AUFMASS - UND MONTAGEANLEITUNG
WOODLITE 50
AUSSENJALOUSIEN
montáž do okenního otvoru (strop)
Montage in die
Fensternische (Decke)
Führung durch die Führungsschiene - senkrecht
montáž před okenního otvoru (stěna)
Montage vor
der Fensternische (Wand)
1. Ausmessung
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.

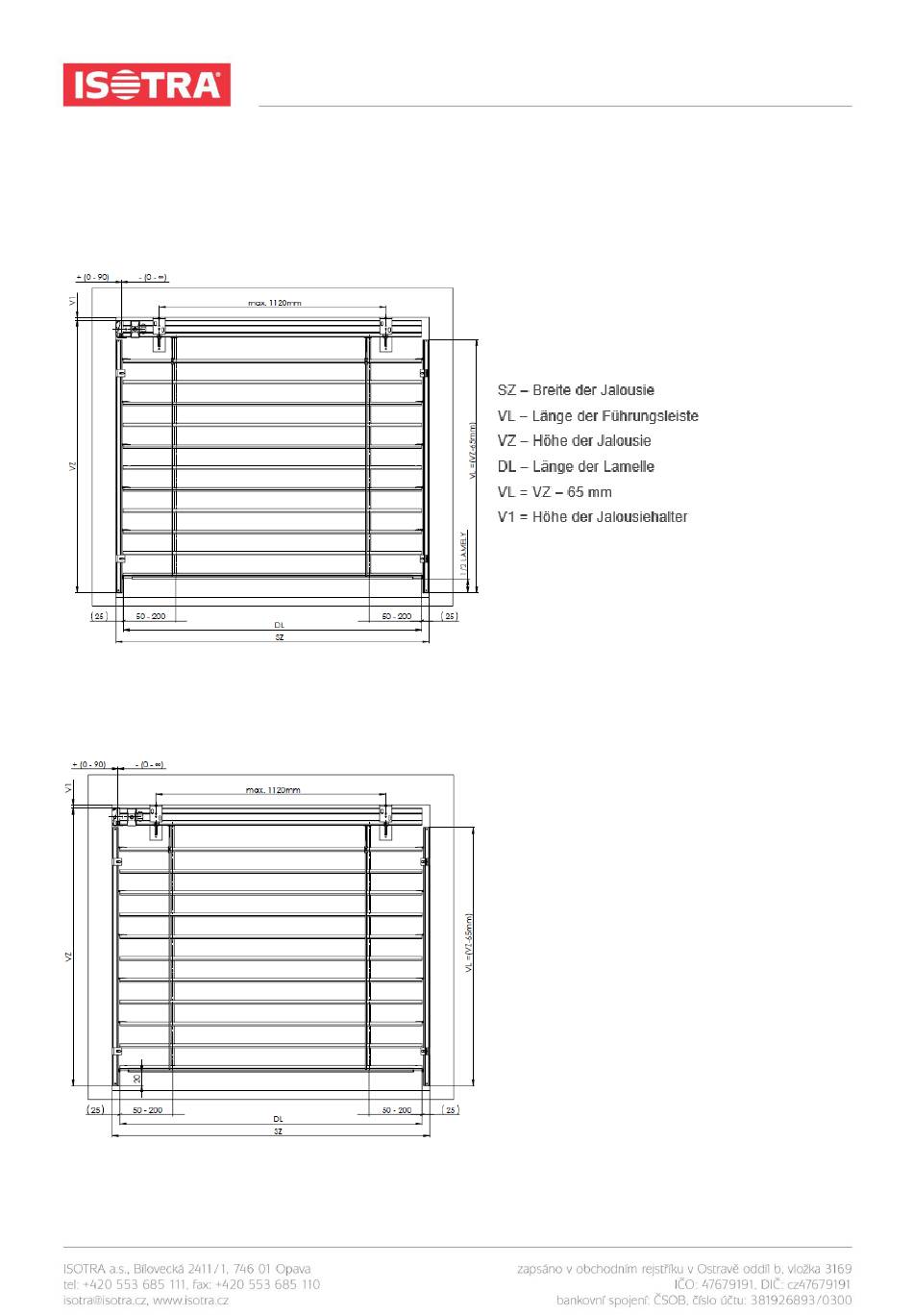

Die Breite und Höhe der Jalousie wird folgendermaßen
gemessen:
Führung durch die Führungsschiene – nicht senkrecht
b ... (Breite)
a) Befestigung in die Fensternische
es wird die tatsächliche Breite der Nische an drei
Punkten gemessen, als Bestellmass soll in das
Bestellformular der kleinste gemessene Wert abzüglich 5
mm eingetragen werden.
b) Befestigung an die Nische
in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
werden soll.
Die Jalousien werden mit einer Breite von 600 mm bis 3
000 mm mit einer Genauigkeit auf Millimeter mit
Toleranz von ± 1 mm hergestellt.
h ... (Höhe)
es wird die Gesamthöhe samt der Oberschiene und
Jalousiehalter gemessen.
Die Jalousien werden mit einer Höhe bis 3 000 mm
Gültigkeit der Anleitung: ab 05.08.2024
1
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
