Schritt 4: Kasten in Montagebügel montieren und Führungsschienen fest-
schrauben
(1) Drücken Sie den Kasten aufwärts in die Montagebügel.
(2) Kabel des Motors, Gurt oder Schnur nach innen führen. Danach den Kasten
nach hinten in die Bügel drücken, bis die Aussparung des Kastens in die L-Pro-
filierung greift.
(3) Danach ziehen Sie die Inbusschrauben aller Bügel fest an. Die genannten
Schrauben greifen in die Aussparung an der Oberseite der Vorderseite des
Kastenprofils ein.
Schrauben Sie die Führungsschienen am Montageuntergrund fest.
METHODE 3: Führungsschienen festschrauben. Anschließend den Kasten auf die Schienen drücken. (nur für Screens
ohne Montagebügel)
A
A
B
B
B
A
B
A
Achten Sie darauf, dass die Gleitblöckchen der Endleiste ko-
rrekt in den Führungsrillen der Schienen laufen.

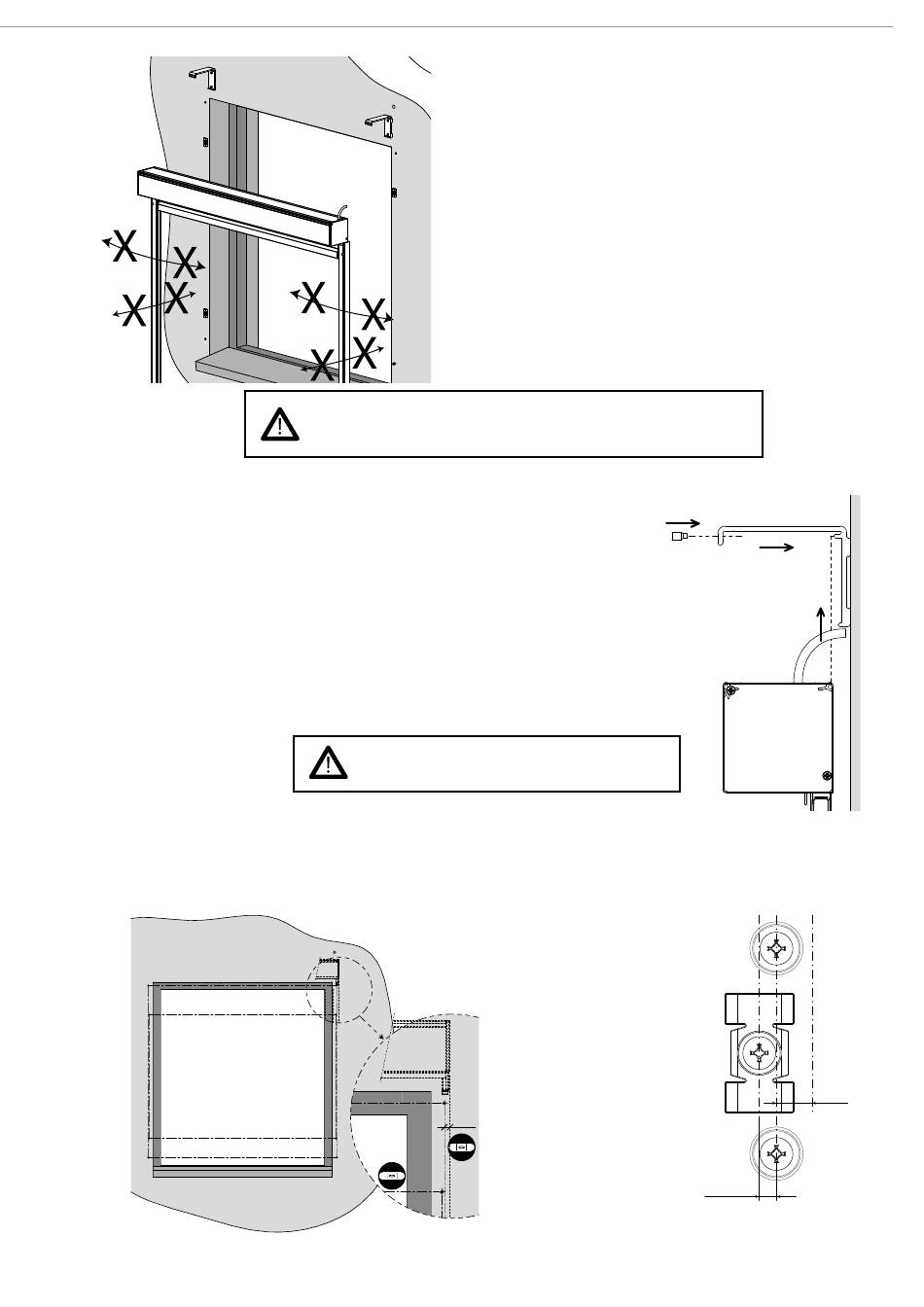

Schritt 3: Kasten und Führungsschienen anbringen.
Heben Sie jetzt - mit mindestens zwei Personen - den Screen-
kasten und die Führungsschienen an.
Achten Sie darauf, dass der Kasten und Führungsschienen
ganzflächig
abgestützt werden.
Positionieren Sie den kompletten Screen in der lichten Öff-
nung oder auf der Mauer.
Darauf achten, dass die Stifte der Konsolen nicht abbrechen.
Die Führungen also nicht zu weit seitlich, vor- oder rückwärts
bewegen.
Darauf achten, dass der Kasten ausreichend
gesichert ist. Siehe Abschnitt E.
A
A
B
B
A
7
B
A
B
B
A
103
durch Hohlraum derFührungsschiene
4 mm
durch Hohlraum der Führungsschiene
A
7
B
SCREENROLLOS
3
2
1
A
A
B
für Clips
7
B
A
7
A
4 mm
