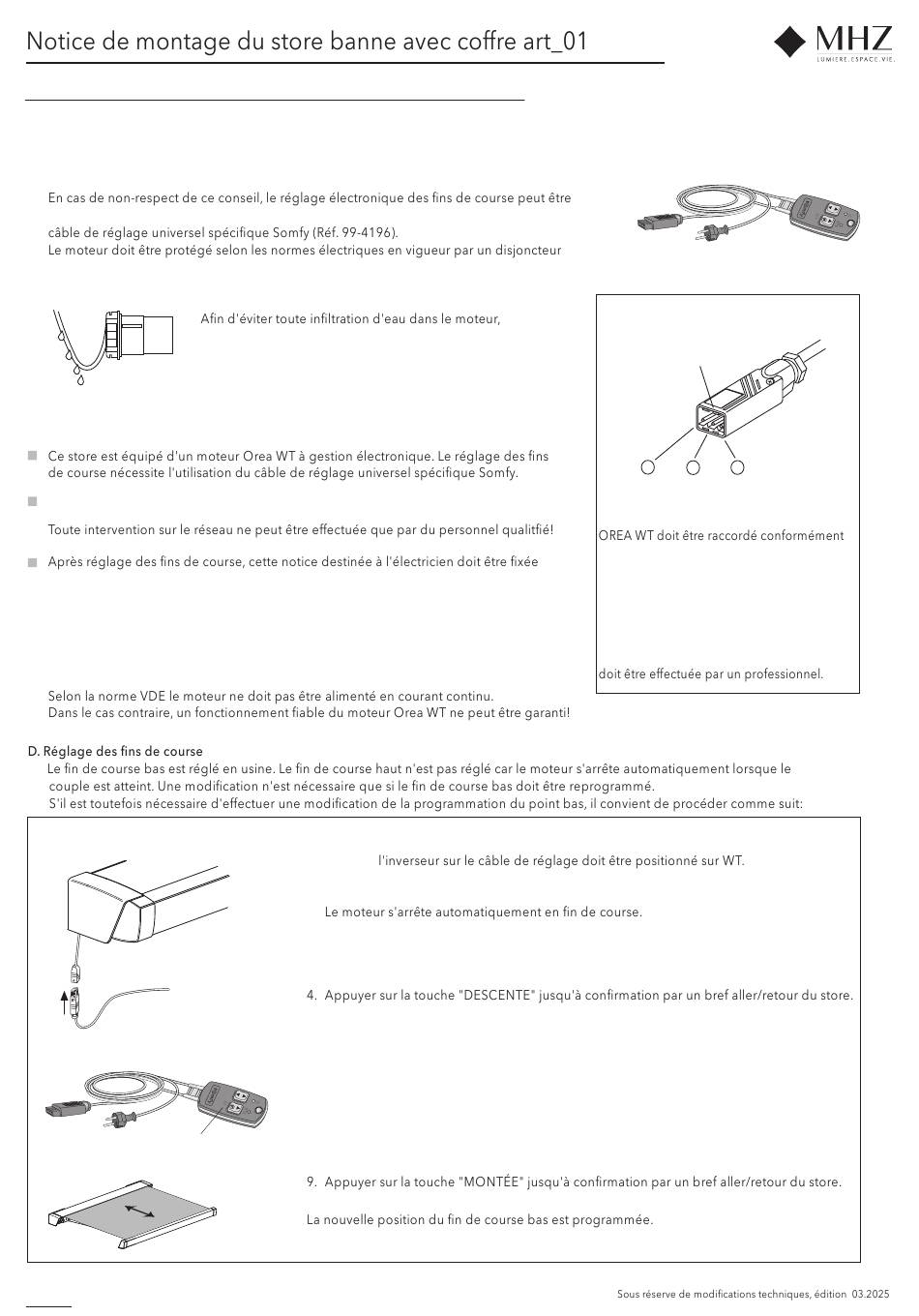

Notice de règlage des moteurs Somfy Orea WT
A. Recommandation destinée à l'électricien
L'installation s'effectue toujours hors tension.
Couper l'alimentation électrique avant toute intervention!
supprimé. Un nouveau réglage est alors nécessaire mais ne peut s'effectuer qu'à l'aide du
différentiel FI placé en amont. Pour le raccordement électrique, n'utiliser que des câbles et
des connecteurs avec un indice de protection min. IP 54.
B. Remarques importantes
L'électronique ne fonctionne qu'après montage du moteur dans l'axe d'enroulement!
sur le câble!
En cas d'utilisation d'automatismes qui ne sont pas fournis par nos soins (p.ex. cellule vent/
soleil), il est impératif de s'assurer que le temps de commutation entre la montée et la
descente du store est bien réglé sur min. 0,5 secondes.
En cas de manoeuvre par inverseur, n'utiliser que des inverseurs équipés d'une sécurité
avec verrouillage mécanique.
WT
24
le câble de raccordement doit toujours former une
boucle dirigée vers le bas.
Raccorder le câble de réglage universel Somfy à la prise Hirschmann du moteur.
Remarque:
1. Dérouler le store à l'aide la touche "DESCENTE" jusqu'au point bas.
2. Appuyer pendant env. 5 secondes sur la touche "DESCENTE" de l'unité de commande.
3. Attendre 2 secondes.
5. Renouveler 4 fois les étapes 3 et 4.
Le dernier mouvement aller/retour est légèrement retardé.
6. Descendre le store jusqu'au point bas désiré.
7. Appuyer brièvement sur la touche "MONTÉE".
Lorsque le store réagit, renouveler l'étape 6.
8. Attendre 2 secondes.
Essai.
Réf. 99 - 4196
C. Raccordement électrique
vert/jaune
( PE )
1 2 3
bleu vide
noir
( N ) ( L1 )
aux schémas de connexion des câbles.
L'installation s'effectue toujours hors tension.
Il convient donc de couper l'alimentation
secteur avant l'intervention!
Recommandation: le raccordement électrique
