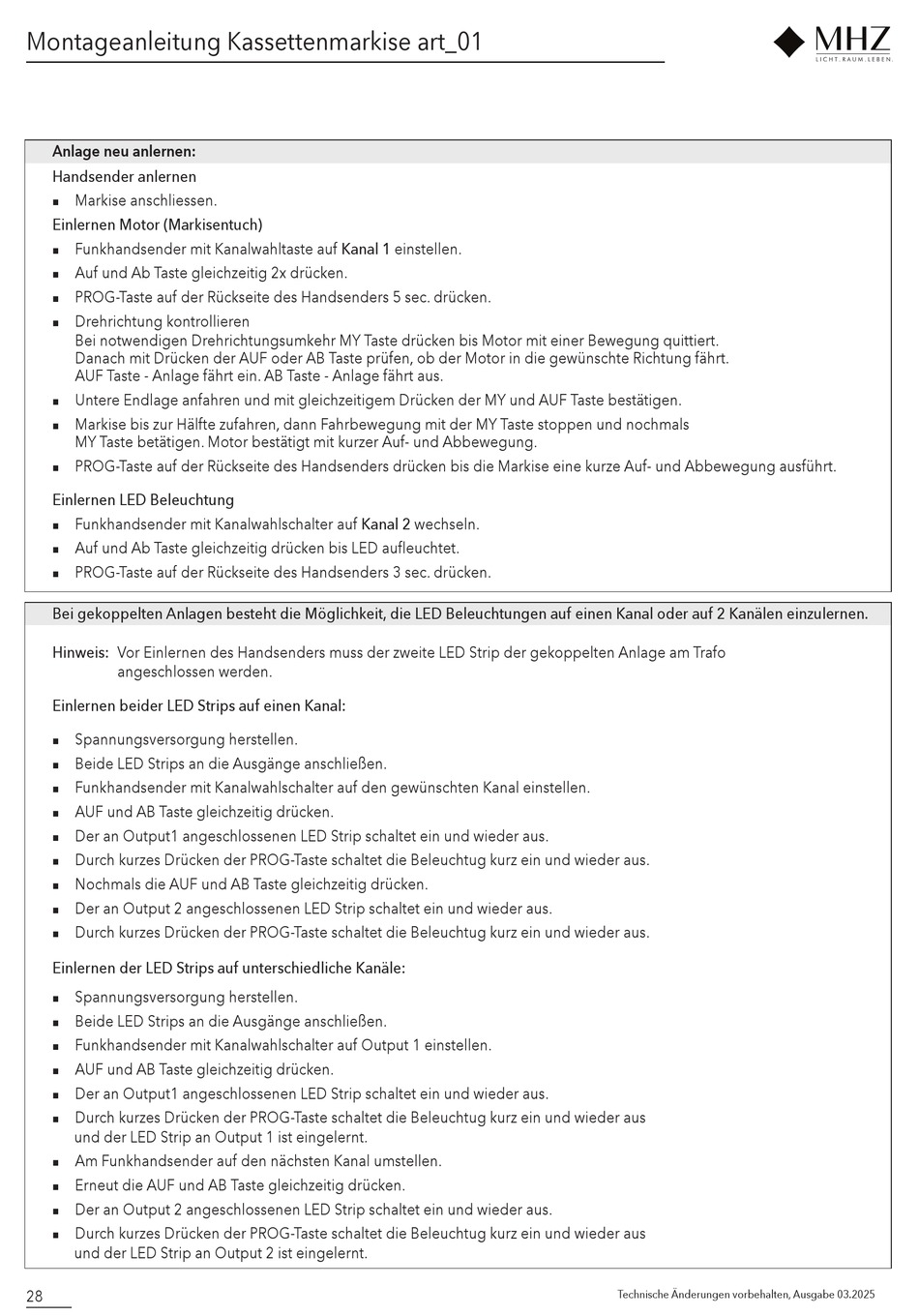

Montageanleitung Kassettenmarkise art_01
Anlage neu anlernen:
Handsender anlernen
Markise anschliessen.

Einlernen Motor (Markisentuch)
Funkhandsender mit Kanalwahltaste auf Kanal 1 einstellen.

Auf und Ab Taste gleichzeitig 2x drücken.

PROG-Taste auf der Rückseite des Handsenders 5 sec. drücken.

Drehrichtung kontrollieren

Bei notwendigen Drehrichtungsumkehr MY Taste drücken bis Motor mit einer Bewegung quittiert.
Danach mit Drücken der AUF oder AB Taste prüfen, ob der Motor in die gewünschte Richtung fährt.
AUF Taste - Anlage fährt ein. AB Taste - Anlage fährt aus.
Untere Endlage anfahren und mit gleichzeitigem Drücken der MY und AUF Taste bestätigen.

Markise bis zur Hälfte zufahren, dann Fahrbewegung mit der MY Taste stoppen und nochmals

MY Taste betätigen. Motor bestätigt mit kurzer Auf- und Abbewegung.
PROG-Taste auf der Rückseite des Handsenders drücken bis die Markise eine kurze Auf- und Abbewegung ausführt.

Einlernen LED Beleuchtung
Funkhandsender mit Kanalwahlschalter auf Kanal 2 wechseln.


PROG-Taste auf der Rückseite des Handsenders 3 sec. drücken.

Bei gekoppelten Anlagen besteht die Möglichkeit, die LED Beleuchtungen auf einen Kanal oder auf 2 Kanälen einzulernen.
Hinweis: Vor Einlernen des Handsenders muss der zweite LED Strip der gekoppelten Anlage am Trafo
angeschlossen werden.
Einlernen beider LED Strips auf einen Kanal:
Spannungsversorgung herstellen.

Beide LED Strips an die Ausgänge anschließen.

Funkhandsender mit Kanalwahlschalter auf den gewünschten Kanal einstellen.

AUF und AB Taste gleichzeitig drücken.

Der an Output1 angeschlossenen LED Strip schaltet ein und wieder aus.

Durch kurzes Drücken der PROG-Taste schaltet die Beleuchtug kurz ein und wieder aus.

Nochmals die AUF und AB Taste gleichzeitig drücken.

Der an Output 2 angeschlossenen LED Strip schaltet ein und wieder aus.

Durch kurzes Drücken der PROG-Taste schaltet die Beleuchtug kurz ein und wieder aus.

Einlernen der LED Strips auf unterschiedliche Kanäle:
Spannungsversorgung herstellen.

Beide LED Strips an die Ausgänge anschließen.

Funkhandsender mit Kanalwahlschalter auf Output 1 einstellen.

AUF und AB Taste gleichzeitig drücken.

Der an Output1 angeschlossenen LED Strip schaltet ein und wieder aus.

Durch kurzes Drücken der PROG-Taste schaltet die Beleuchtug kurz ein und wieder aus

und der LED Strip an Output 1 ist eingelernt.
Am Funkhandsender auf den nächsten Kanal umstellen.

Erneut die AUF und AB Taste gleichzeitig drücken.

Der an Output 2 angeschlossenen LED Strip schaltet ein und wieder aus.

Durch kurzes Drücken der PROG-Taste schaltet die Beleuchtug kurz ein und wieder aus

und der LED Strip an Output 2 ist eingelernt.
