MONTAGEANLEITUNG
Ausgabe 09.2013

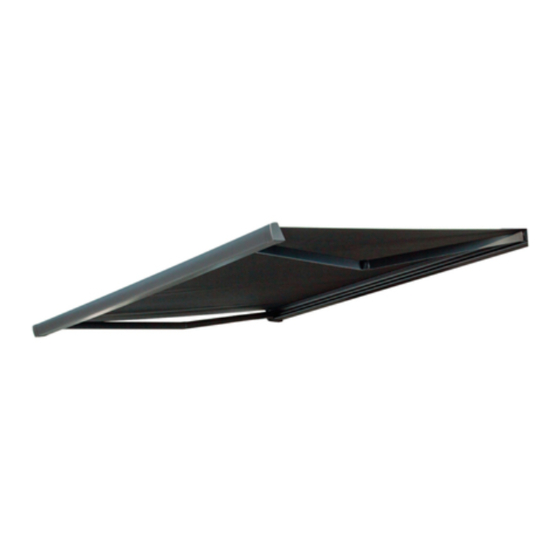

Kassettenmarkise art_01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MHZ art_01

Inhaltszusammenfassung für MHZ art_01

  • Seite 1 MONTAGEANLEITUNG Ausgabe 09.2013 Kassettenmarkise art_01...
  • Seite 2 Montageanleitung Kassettenmarkise art_01 Inhaltsverzeichnis Seite Sicherheitshinweise zur Montage 3 bis 5 Montageanleitung 6 bis 20 Einstellanleitung für Elero SunTop-Antriebe Einstellanleitung für alle Funkantriebe OREA RTS von Somfy Einstellanleitung für Somfy Sunea io-Antriebe Technische Änderungen vorbehalten, Ausgabe 09.2013...

  • Seite 3: Wichtige Sicherheitshinweise Zur Montage

    Montageanleitung Kassettenmarkise art_01 Wichtige Sicherheitshinweise zur Montage Lesen der Montage- und Bedienungsanleitungen 1.3. Warenannahme Die Montage- und Bedienungsanleitungen müssen vor der Die Lieferung muss sofort nach Erhalt auf Transportschä- Montage gelesen und beachtet werden. Eine Nichtbeach- den überprüft werden. Außerdem muss der Inhalt der Sen- tung entbindet den Hersteller von seiner Haftungspflicht.

  • Seite 4: Aufstiegshilfen

    Anlagen, oder Anlagen ohne Tuch – sind die unter Federspannung stehenden Teile (siehe Kennzeichnung am Produkt) gegen unbeabsichtigtes Öffnen gesichert. Diese Sicherung darf erst nach der kompletten Montage entfernt MHZ Hachtel GmbH & Co. KG werden. Sindelfinger Straße 21 D-70771 Leinfelden-Echterdingen...

  • Seite 5: Unkontrollierte Bedienung

    Montageanleitung Kassettenmarkise art_01 Wichtige Sicherheitshinweise zur Montage 1.13. Unkontrollierte Bedienung ! Bei der Montage der Markise bestehen Quetsch- und Scherbereiche. Beim Einhängen der Markise in die Konso- ! Bei Arbeiten im Fahrbereich der Markise muss die au- len können Kleidungsstücke bzw. Körperteile eingeklemmt tomatische Steuerung ausgeschaltet werden.

  • Seite 6: Konsolenanordnung Und Auszugskräfte Für Wand - Montage

    Montageanleitung Kassettenmarkise art_01 Wandkonsolenset (K-Set) 1.18. Konsolenanordnung und Auszugskräfte für WAND - Montage Wichtige Montagehinweise unbedingt beachten! Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden. Die Auszugskräfte sind zu beachten (siehe S. 7).

  • Seite 7: Auszugskräfte Und Konsolensets

    Montageanleitung Kassettenmarkise art_01 Auszugskräfte und Konsolensets Auszugskräfte und Konsolensets für die Windwiderstandsklasse 2 Damit die von uns genannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom Monteur auf den vorhandenen Untergrund abgestimmt werden. Bei eingehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen für die Befestigung auf Beton C 20/25. Bitte beachten Sie, dass diese Konsolen für die Montage auf anderen Untergründen u.U.

  • Seite 8: Konsolenanordnung Und Auszugskräfte Für Decken - Montage

    Montageanleitung Kassettenmarkise art_01 Konsolenset (K-Set) 1.19 Konsolenanordnung und Auszugskräfte für DECKEN - Montage 2 x Ø 12 Wichtige Montagehinweise unbedingt beachten! Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden. Die Auszugskräfte sind zu beachten (siehe S. 9).
  • Seite 9 Montageanleitung Kassettenmarkise art_01 Auszugskräfte und Konsolensets Auszugskräfte und Konsolensets für die Windwiderstandsklasse 2 Damit die von uns genannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom Monteur auf den vorhandenen Untergrund abgestimmt werden. Bei eingehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen für die Befestigung auf Beton C 20/25. Bitte beachten Sie, dass diese Konsolen für die Montage auf anderen Untergründen u.U.
  • Seite 10 4. Gelenkarmhalter / Neigungsverstellung (Kippgelenk) 5. Gelenkarm 6. Ausfallprofil mit Endkappen Lieferung sofort auf Transportschäden überprüfen. Den Inhalt MHZ-Markisen sind weitgehend wartungsfrei, sollten Störungen der Sendung mit dem Lieferschein vergleichen. auftreten, ist der Fachhandel zu benachrichtigen. Benötigtes Werkzeug: ! Wichtig: - Stecknuss SW 17, 19 Das Befestigungsmittel (Nicht standardmäßig im Lieferumfang...
  • Seite 11 Wetterschutz von Tuch und Technik. Tuchwelle aus verzink KONSOLENSET (K-SET) kippgelenk inkl. Hochschlagsicherung. neigungswinkel üb mittels Gelenkband. Montage (auf Beton C20/25) über die Technik MHZ Kassettenmarkise art_01 Montageanleitung Kassettenmarkise art_01 ten in die seitendeckel eingeschoben und über ein spezie kurbelbedienung oder verschiedene elektroantriebe. Montage...

  • Seite 12: Allgemeiner Montagehinweis

    Montageanleitung Kassettenmarkise art_01 Montage Technische Daten Allgemeiner Montagehinweis ! Befestigungsmittel dürfen max. 30 mm (von Konsolenaußenkante) in die Decken- bzw. Wandkonsolen hineinragen damit die Markise bei der Montage ungehindert eingeschoben werden kann. Deckenkonsole Wandkonsole Montage mit Fischer Thermax M16 60/170 ! Bei direkter Montage der Konsolen auf Fischer Thermax M16 60/170 sind die beigelegten Unterlegscheiben zu verwen- den (4 Stk.

  • Seite 13: Bohrbild Übertragen

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.2 Anlagenbreite anzeichnen: Anlagenbreite (Kassettenbreite + 140 mm) auf Wand oder De- cke anzeichnen (waagerecht bzw. kantenparallel) (siehe Abb. 03). Anlagenbreite anzeichnen Abb. 03: Anlagenbreite anzeichnen (hier Bsp. Deckenmontage) 1.3 Hinterkante Markise anzeichnen: Gewünschte Markisenunter oder -oberkante (für Wandmonta-...

  • Seite 14: Anziehen Der Befestigungsmittel

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.5 Bohrungen setzen: ! Befestigungsmaterial muss unbedingt auf den vorhande- nen Montageuntergrund abgestimmt werden! Bohrungen setzen (siehe Abb. 06). Abb. 06: Bohrungen setzen (hier Bsp. Deckenmontage) 1.6 Konsolen anbringen: Exzenterscheiben in Konsolen einsetzen (2 Stück pro Seite) und Konsolen anbringen.

  • Seite 15: Markise Einhängen

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage empf. Drehmoment 50 Nm Abb. 09: Explosionszeichnung 1.8 Markise einhängen: Markise von unten nach oben, möglichst gleichzeitig in die Kon- solen einschieben. Die Markise besitzt einen Federmechanis- mus und rastet deutlich hörbar ein (siehe Abb. 09, 10).

  • Seite 16: Waagerechte Einstellung Der Markisenarme

    Montageanleitung Kassettenmarkise art_01 Montage 1. Wand- und Deckenmontage 1.10 Konsolen-Abdeckungen anbringen: Die beiden Abdeckungen von unten mit den mitgelieferten Be- festigungsschrauben anbringen (2 Stück M 6 x 20 DIN 7991 A2). Evtl. empfiehlt es sich, hierzu die Markise ca. 5 cm auszufahren (siehe Abb.

  • Seite 17: Anlagenbreite Überprüfen

    Montageanleitung Kassettenmarkise art_01 Montage 2. Nischenmontage 2.1 Anlagenbreite überprüfen: Die Anlagenbreite kann wie auf Seite 13 beschrieben bestimmt werden. Siehe Seite 13: 1.1 Anlagenbreite ermitteln 2.2 Nischen-Einbauvariante beachten: Nischenwinkelmontage Variante 1 (Standard) lichte Nischenbreite Die bestellte Einbauvariante beachten (Variante 1 oder 2).

  • Seite 18: Konsolen An Nischenwinkel Montieren

    Lage der Markise, der Dachsparrenwinkel (inkl. Einbaulage) 4 x Ø 12 und der Dachsparren anfertigen. Die Konsolen können bei art_01 nur ganz außen im Bereich der Funktionslager mon- tiert werden. Das Achsmaß kann nicht verändert werden. Die +/- 19 Bef.-Pkt.

  • Seite 19: Deckenmontage Mit K-Set Kp

    Montageanleitung Kassettenmarkise art_01 Montage 4. Montage mit K-Set KM/KP 4 x Ø 17 4.1 Anlagenbreite überprüfen: Die Anlagenbreite kann wie auf Seite 13 beschrieben bestimmt werden. 4 x Ø 38 Siehe Seite 13: 1.1 Anlagenbreite ermitteln 4.2 Wandmontage mit K-Set KM: ! Gravur in der Wandkonsole beachten (links / rechts).

  • Seite 20: Markise Beidseitig Herausheben

    Montageanleitung Kassettenmarkise art_01 Montage 5. Demontage der Markise 5.1 Konsolen-Abdeckungen entfernen: Markise ca. 5 cm ausfahren und Konsolen-Abdeckungen entfer- nen (2 Stück M 6 x 20 DIN 7991 A2) (siehe Abb. 16). Abb. 16: Konsolen-Abdeckungen entfernen 5.2 Sicherungsschrauben entfernen: Markise vollständig einfahren und alle Sicherungsschrauben entfernen (2 Stück pro Konsole, M 12 x 45 DIN 912 A2) (siehe...

  • Seite 21: Einstellanleitung Für Elero Suntop-Antriebe

    Montageanleitung Kassettenmarkise art_01 Einstellanleitung für Elero SunTop-Antriebe A. Hinweis für den Elektro-Installateur Diese Markise darf nicht unter Spannung angeschlossen werden. Vorher Sicherung herausnehmen! Es besteht die Gefahr, daß die elektronische Endlageneinstellung gelöscht wird. Eine Neueinstellung ist nur mit einem speziellen Elero Einstellkabel (Art.Nr. 08-1669) durchführbar.

  • Seite 22: Einstellanleitung Für Alle Funkantriebe Orea Rts Von Somfy

    Montageanleitung Kassettenmarkise art_01 Kassettenmarkisen VEGAS, VENUS und MHZ-Hülsenmarkisen VENTOS, NOVA, SATURN Einstellanleitung für alle Funkantriebe OREA RTS von Somfy Einstellanleitung für alle Funkantriebe OREA RTS von Somfy Achtung: Die Endlagen der Markise sind werkseitig eingestellt. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll.

  • Seite 23: Einstellanleitung Für Somfy Sunea Io-Antriebe

    Montageanleitung Kassettenmarkise art_01 Einstellanleitung für Somfy Sunea io-Antriebe Achtung: Die untere Endlage der Markise ist werkseitig eingestellt. Die obere Endlage wird nicht eingestellt, da diese über Drehmoment angefahren wird. Eine Änderung ist nur erforderlich, wenn die untere Endlage neu eingestellt werden soll.
  • Seite 24 ATES - Groupe MHZ . 1 B, rue Pégase - CS 70071 . F-67841 Entzheim Téléphone 03.88.10.16.20 . Télécopie 03.88.10.16.46 . www.ates-mhz.com MHZ Hachtel GmbH & Co. KG · Tannenbergstraße 145 · 73230 Kirchheim/Teck · Telefon 0 70 21/98 46-0 · Telefax 0 70 21/98 46-11 · info@mhz.de · www.mhz.de...
