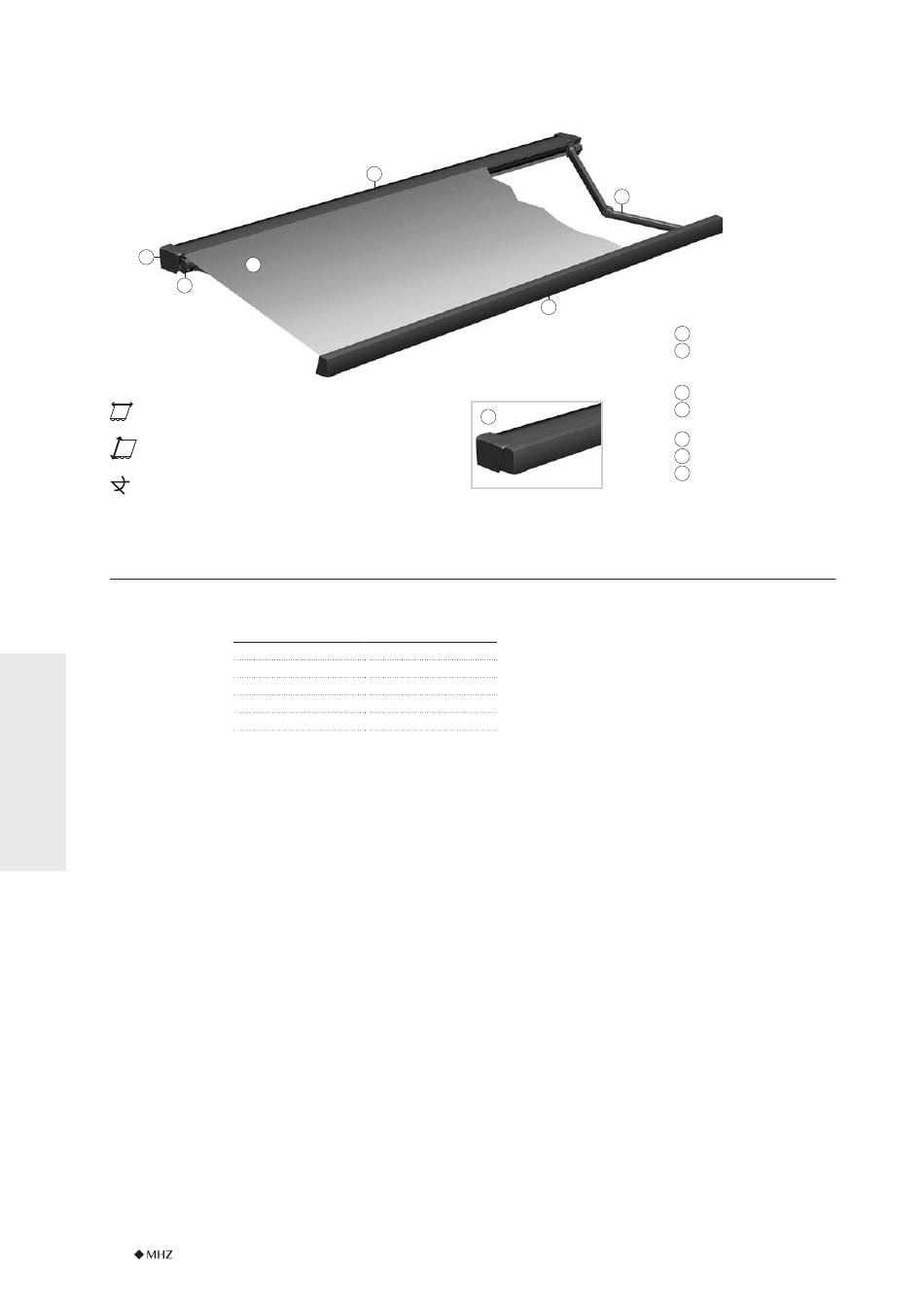

Kassettenmarkise art_01
2
1
4
Min. 191 cm
Max. 500 cm
Min. 150 cm
Max. 350 cm
5° — 45°
Technische Daten
Modell:
08-2913 Kassettenmarkise art_01
Maße:
Markisenbreite
ab 191 cm
ab 241 cm
ab 291 cm
ab 341 cm
ab 391 cm
Neigung:
Neigungswinkel einstellbar: 5° bis 45°
Gestellfarben:
Standardfarben:
Sonderfarben:
Stoffdesign:
siehe aktuelle Markisenkollektion,
einsetzbare Gewebe: Acryl (PAN) PG1/2, LUMERA (PAN) PG1, LUMERA 3D (PAN) PG2
CE-Norm:
geprüft nach DIN EN 13561:2015 Windwiderstandsklasse 1, bis Windstärke 5 Beaufort
Bedienung:
Kurbelbedienung mit integrierter Getriebe-Freilauf-Technik (GFT), abnehmbare Bedienkurbel in verschiedenen Standard-
längen (100, 120, 140, 160, 180, 200 cm).
Elektroantrieb: mit elektronischer Drehmomentabschaltung und Thermoschutz.
Option: Elektroantrieb mit integriertem Funkempfänger inkl. Handsender, wahlweise mit Somfy RTS oder io Funktechnik.
Montage:
Wand oder Decke (im Lieferumfang enthalten)
Nische oder Dachsparren (Aufpreis)
Für die Befestigung der Markisen kann auf Wunsch auch entsprechendes Montagematerial mitgeliefert werden.
Hinweis für Dachsparrenmontage: Bei Befestigung auf Holz gilt Windwiderstandsklasse 0.
Max. empfohlene Ausladung 300 cm. Unterkonstruktion bitte unbedingt vorher auf Statik prüfen.
68
Gelenkarmmarkisen / Beschattungssysteme vertikal |
3
7
max. Ausladung
150 cm
200 cm
250 cm
300 cm
350 cm
weiß pulverbeschichtet (RAL 9016)
anthrazit pulverbeschichtet (DB 703) Farb-Nr. 703
silber pulverbeschichtet (RAL 9006) Farb-Nr. 900
nach Classic-RAL-Karte, pulverbeschichtet
Technische Daten
5
6
Farb-Nr. 171
Technische Änderungen vorbehalten I
Markisentuch
1
2
Funktionslager
(Seitendeckel / Wandkonsole)
für Montage auf Beton)
Kassette 1-teilig
3
Gelenkarmhalter /
4
Neigungswinkeleinstellung
Gelenkarm
5
Ausfallprofil mit Endkappen
6
Geschlossene art_01 Markise
7
Ausgabe 2018
