Montageanleitung Kassettenmarkise art_01
Montage
2. Nischenmontage
2.1 Anlagenbreite überprüfen:
Die Anlagenbreite kann wie auf Seite 13 beschrieben bestimmt
werden.
Siehe Seite 13: 1.1 Anlagenbreite ermitteln
2.2 Nischen-Einbauvariante beachten:
Die bestellte Einbauvariante beachten (Variante 1 oder 2).
Hinweis: Aufgrund der unterschiedlichen Bohrabstände der Konso-
len NW1 und NW2 nicht vertauschen!
2.3 Nischenwinkel anbringen:
! Befestigungsmaterial muss unbedingt auf den vorhandenen
Montageuntergrund abgestimmt werden!
ten!). Achsmaß an Nischenwinkeln überprüfen und mit Anlagen-
Achsmaß vergleichen (Einbauvariante beachten)! Evtl. Nischenwinkel
mit geeignetem Zubehör unterlegen (siehe Abb. 17).
Sind die Nischenwinkel ausgerichtet, ist das Befestigungsmittel nach
Angaben der Befestigungsmittelhersteller anzuziehen.
*Anlagen-Achsmaß = Anlagenbreite - 104 mm
18
Nischenwinkelmontage Variante 1 (Standard)
NW1 (li)
Anlagenbreite = lichte Nischenbreite - 80 mm
Nischenwinkelmontage Variante 2
NW2 (re)
Anlagenbreite = lichte Nischenbreite - 40 mm
NW1 (li)
-
Montagemaße
Einbauvarinate 1 (Standard)
Nischenwinkel waagerecht
ausrichten!

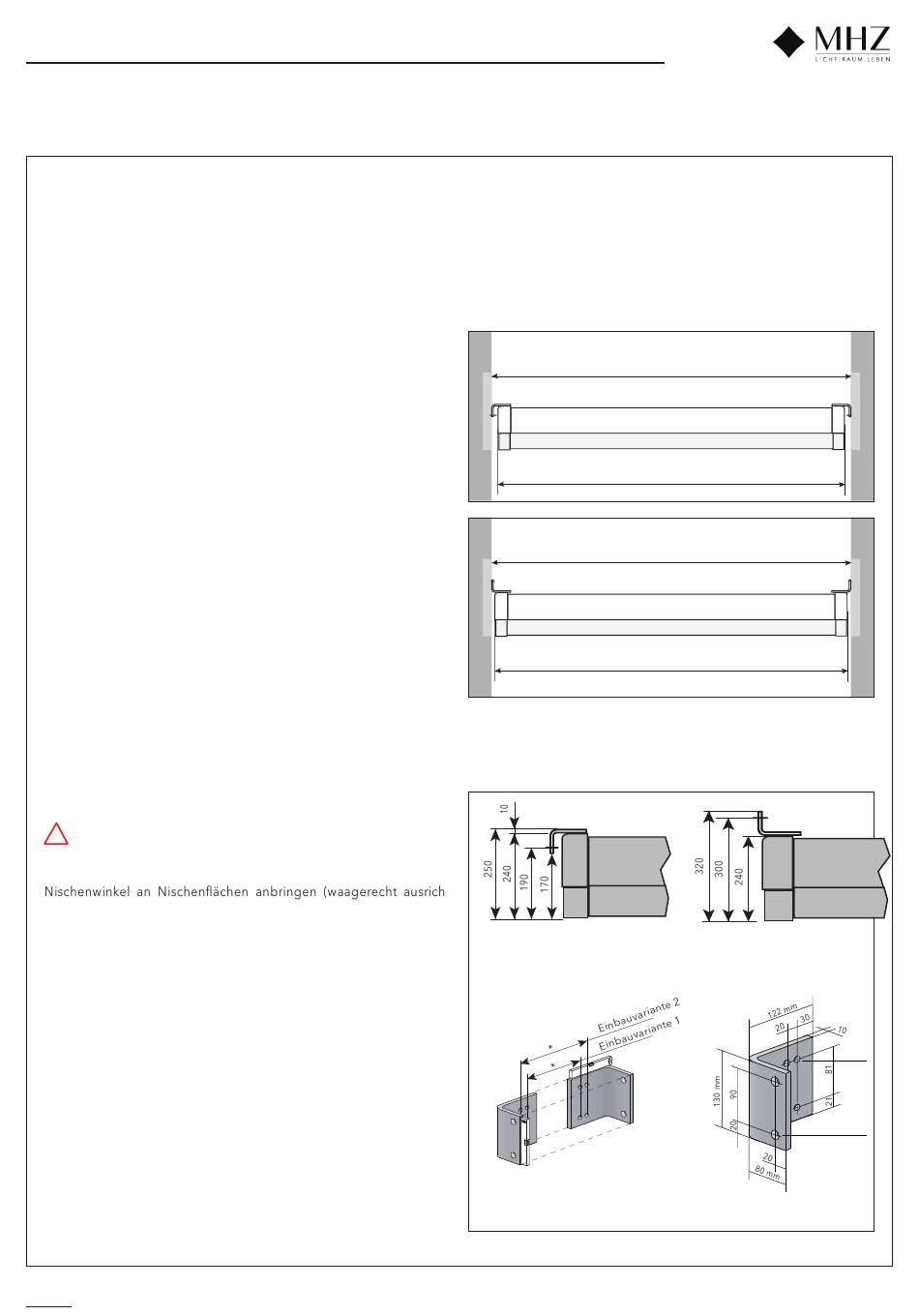

Abb. 17: Nischenwinkel und Montagemaße
Technische Änderungen vorbehalten, Ausgabe 03.2025
lichte Nischenbreite
Anlagenbreite
lichte Nischenbreite
Anlagenbreite
NW2 (re)
Montagemaße
Einbauvarinate 2
NW1 (li)
NW2 (re)
NW1 (li)
M10
Ø15
