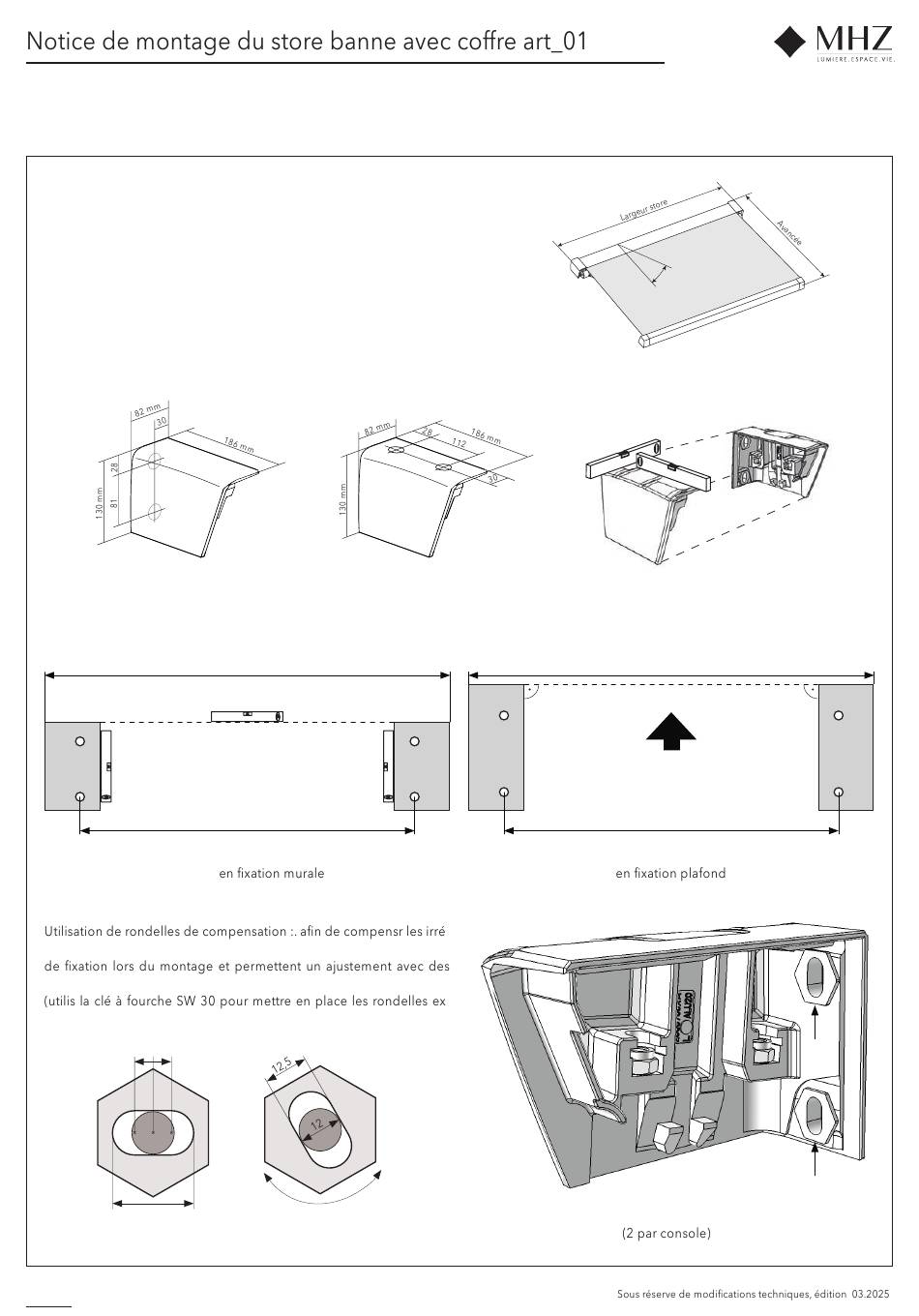

MHZ art 01 Montageanleitung Seite 44

Pose
Caractéristiques techniques
Largeur du store: de 1910 à 5000 mm
Avancée::
1500 / 2000 / 2500 / 3000 / 3500 mm
Entraxe: largeur du store - 104 mm
Angle d'inclinaison: * réglable de 5° à 45°
Montage: mural / plafond / en niche
Console murale
Entraxe = largeur store - 104 mm
Emplacement des consoles
gularités, des rondelles excenteriques sont plcées dans les consoles
tolérances allant jusqu'à ± 5 mm au niveau du mur ou du plafond
centriques).
+ 5 - 5
22,5
Rondelles de compensation
12
Lageur store
Console plafond
-
-
Console murale après insertion des rondelles excentriques*
Angle
d'inclinaison
Alignement horizontal des consoles
Lageur store
Sens de l'avancée
Entraxe = largeur store - 104 mm
Emplacement des consoles
*
*
