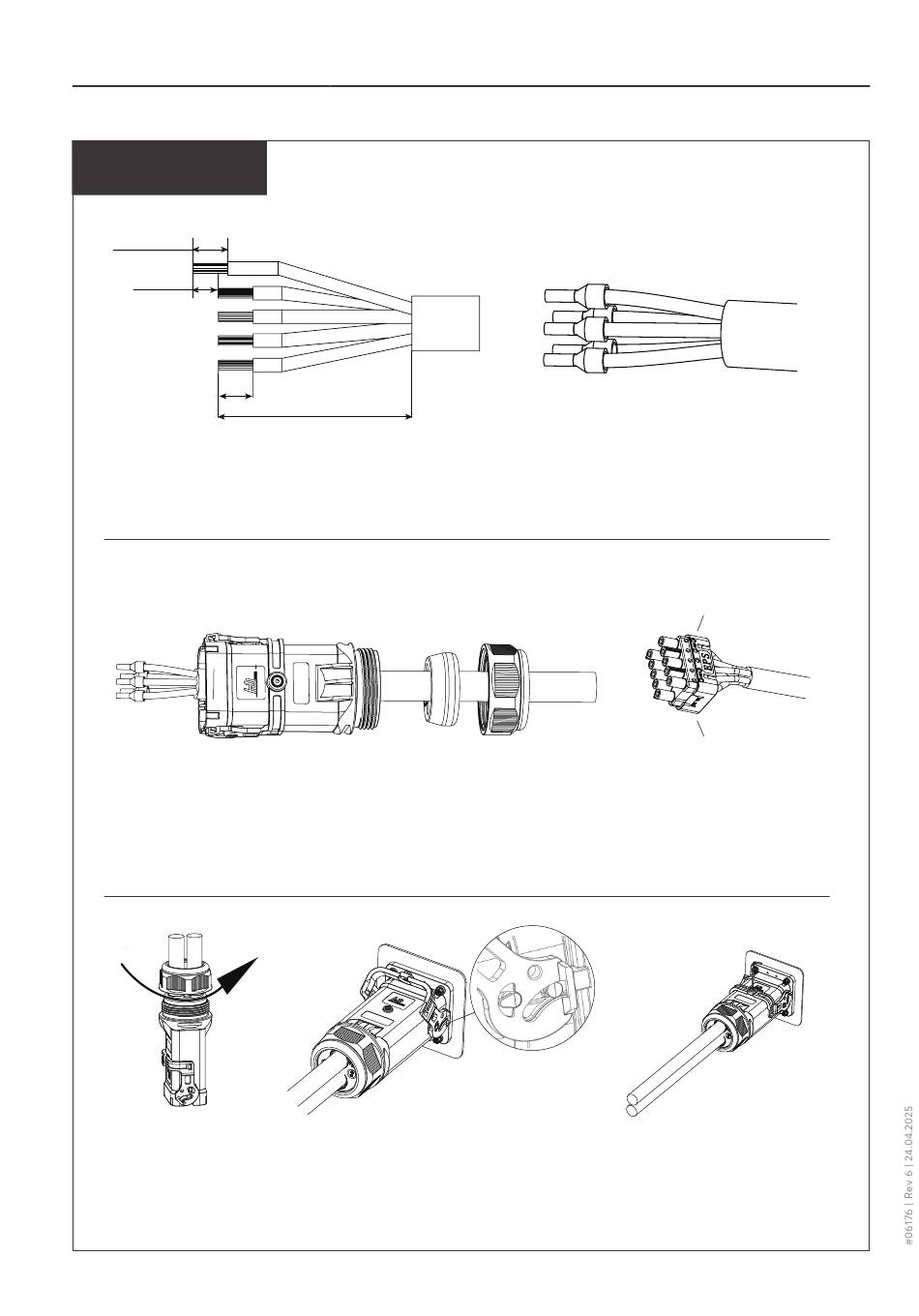

CONEXIONES DEL INVERSOR
detalle 3
16-17 mm
PE
9 mm
Pele el cable, pele el aislamiento y engarce los terminales en los cables
cable de CA
Introduzca el cable de CA por los componentes del enchufe de CA. Conecte los termi-
nales de los cables de red y backup de acuerdo a las indicaciones de la clavija.
Apriete la contratuerca. Conecte el cable de AC en el puerto de "BACK UP/GRID". Ponga
el clip de seguridad. Fije el clip de seguridad.
72
16-17 mm
65-72 mm
carcasa sello
EPS/BACKUP
contratuerca
Sujeto a cambios | Errores exceptuados. | Solarwatt GmbH
GRID
