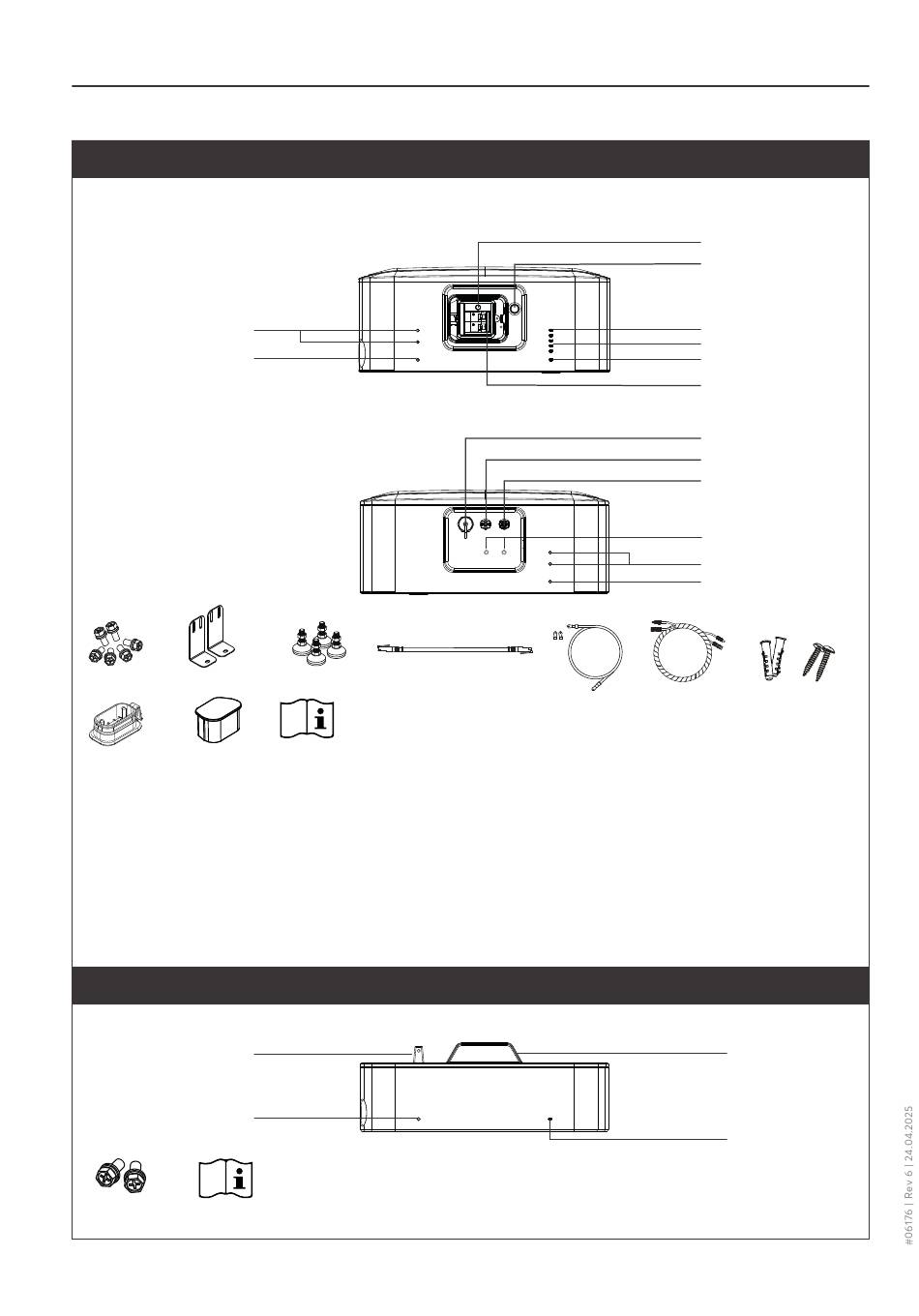

DESIGN DEL DISPOSITIVO E LISTE DI IMBALLAGGIO
Battery vision top pack 1.0 (2.6 kWh)
Vista dal lato sinistro
Foro di montaggio della staffa
Foro di fissaggio della batteria
Vista dal lato destro
1
8
1 Viti di montaggio (M5), 2 per i pack 5 Cavo di messa a terra
e 2 per la staffa di fissaggio
2 Staffa di fissaggio
3 Piedini di appoggio
4 Cavo di comunicazione
BMS - Inverter (1,5 m)
Battery vision pack 1.0 (2.6 kWh)
Fissaggio della batteria
Foro di fissaggio della batteria
21
40
2 3
9 10
(con 2 capicorda aggiuntivi)
6 Cavo di uscita DC batteria 1,5 m)
7 2 viti per il montaggio a parete
8 Connettore a ponte
21 Viti di fissaggio (M5) per i pack
22 Istruzioni di sicurezza
22
power
B-start
- +
BMS
4 5
9 Coperchio di protezione del connettore
10 Istruzioni di sicurezza
Con riserva di modifiche ed errori | Solarwatt GmbH
Interruttore di avvio B
Interruttore POWER
LED di stato BMS
LED di SOC
LED di stato operativo
Interruttore DC
COMUNICAZIONE BMS
USCITA DC (-)
USCITA DC (+)
Fissaggi per cavi DC
Foro di montaggio della staffa
Terminale di terra
6 7
Maniglia
LED di stato operativo
