SOLARWATT Battery vision Bedienungsanleitung Seite 52

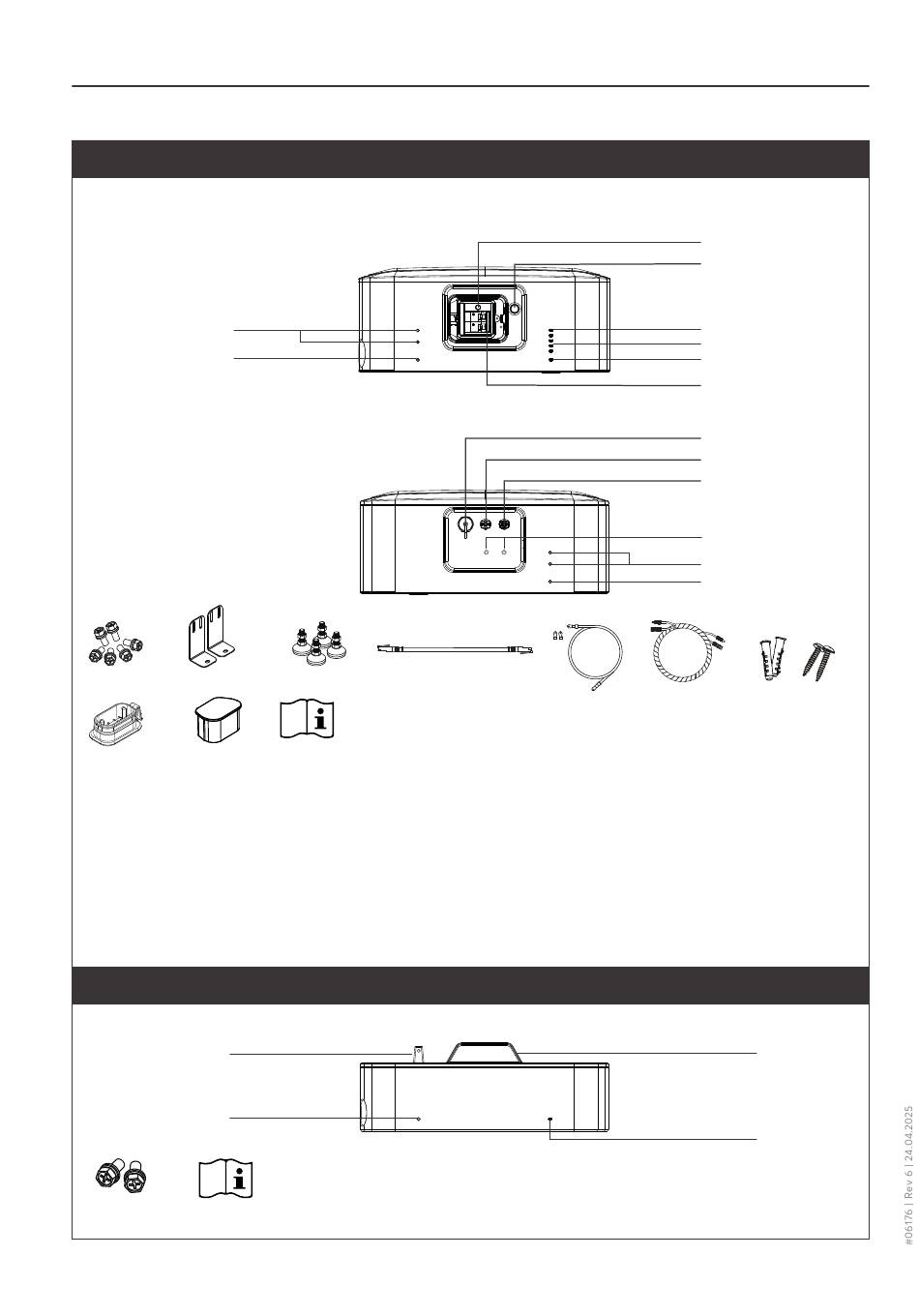

TEKENINGEN EN PAKLIJSTEN VAN HET APPARAAT
Battery vision top pack 1.0 (2.6 kWh)
Linkeraanzicht
Bevestigingsgat voor beugel
Bevestigingsgat voor batterij
Rechteraanzicht
1
8
1 Schroeven (M5)
2 voor pack bevestiging
en 2 voor beugel bevestiging
2 Bevestigingsbeugels
3 Voetsteunen
4 Communicatiekabel
BMS - Omvormer (1,5 m)
Battery vision pack 1.0 (2.6 kWh)
Pack bevestiging
Bevestigingsgat voor batterij
21
52
2 3
9 10
5 Aardingskabel
(met 2 extra kabelschoenen)
6 DC kabel batterij (1,5 m)
7 2 Schroeven
8 Contrastekker
21 Schroeven (M5)
voor pack bevestiging
22 Veiligheidsinstructies
22
power
B-start
- +
BMS
4 5
9 Beschermkap connector
10 Veiligheidsinstructies
voor muurbevestiging
Technische wijzigingen voorbehouden. | Solarwatt GmbH
B-Startschakelaar
POWER schakelaar
LED BMS-status
LED SOC
LED operationele status
DC-schakelaar
BMS
DC OUT-
DC OUT+
Bevestigingen voor DC-kabels
Bevestigingsgat voor beugel
Aardklem
6 7
Handgreep
Bedrijfsstatus LED
