SOLARWATT Battery vision Bedienungsanleitung Seite 60

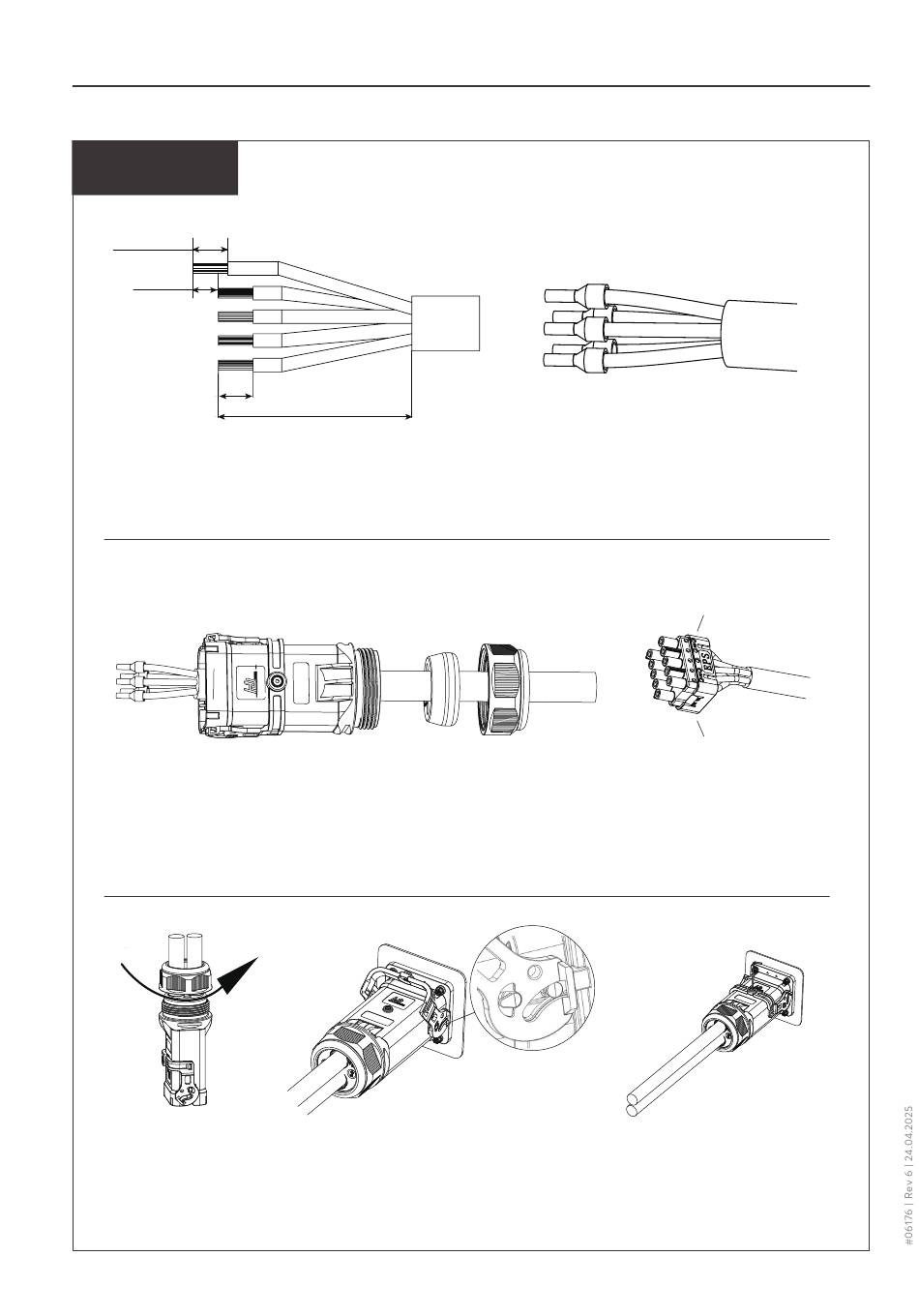

BEDRADING INVERTER
detail 3
16-17 mm
PE
9 mm
Strip de kabel, strip de isolatie en krimp de adereindhulzen op de kabels
AC-kabel
Voer de AC-kabel door de AC-stekkeronderdelen
Sluit de kabeleinden van de netvoedingskabel en de reservekabel aan volgens de
draadaanduiding op de stekker
Zet de borgmoer vast, sluit de netkabel aan op de BACKUP/GRID aansluiting, sluit de
borgklem
60
16-17 mm
65-72 mm
behuizing afdichting
EPS/BACKUP
borgmoer
Technische wijzigingen voorbehouden. | Solarwatt GmbH
GRID
