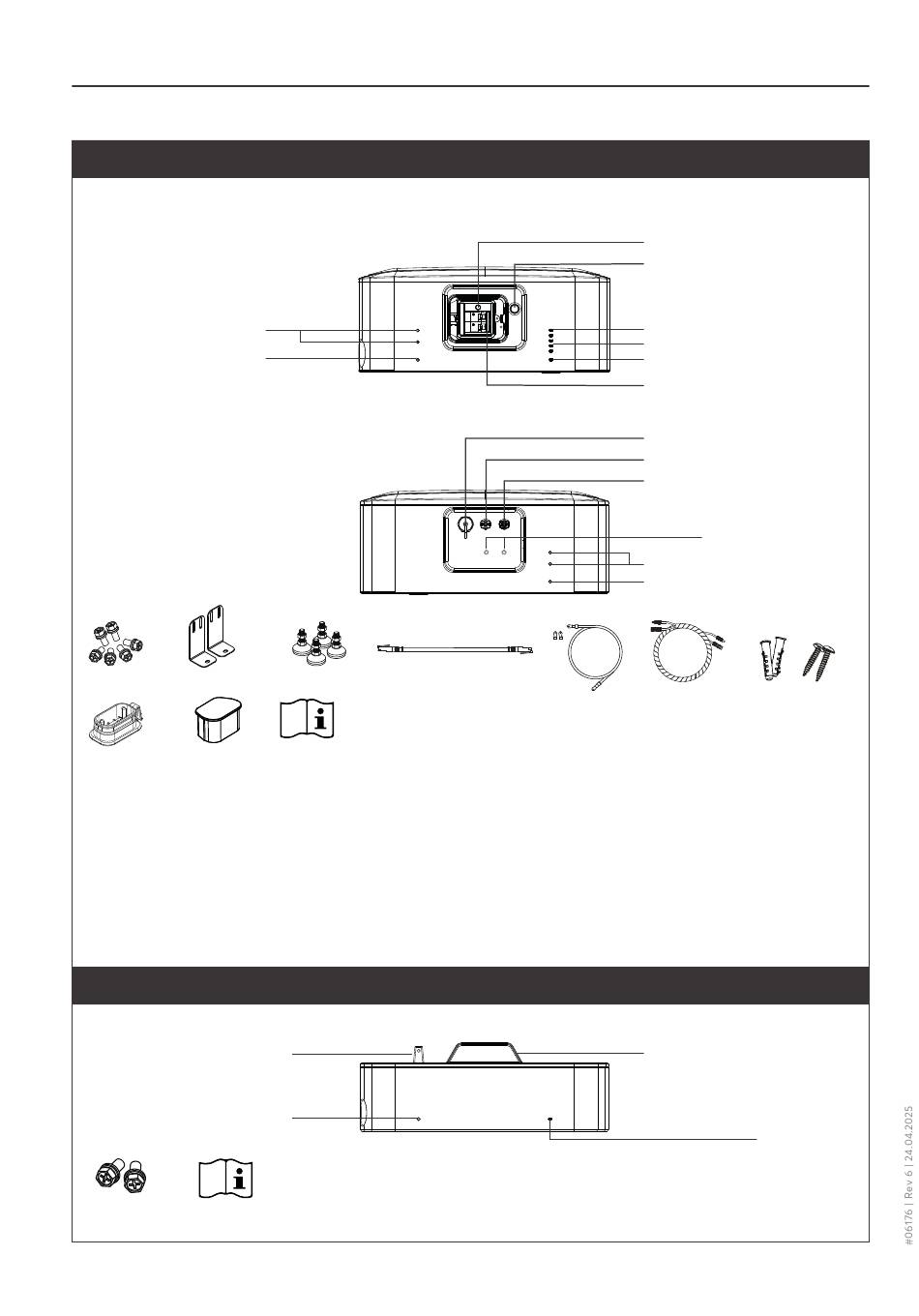

COMPOSITION DU SYSTÈME ET CONTENU DE LA LIVRAISON
Battery vision top pack 1.0 (2.6 kWh)
Vue du côté gauche
Trou pour équerre (montage mural)
Trou pour visser les packs entre eux
Vue du côté droit
1
8
1 Vis (M5), 2 pour visser les packs
et 2 pour les équerres de montage
2 Équerres de montage
3 Pied de support
4 Câble de communication
BMS - Onduleur (1,5 m)
Battery vision pack 1.0 (2.6 kWh)
Support pour visser les packs entre eux
Trou pour visser les packs entre eux
23
28
2 3
9 10
5 Câble de mise à la terre
(avec 2 cosses suppl.)
6 Câble DC batteries (1,5 m)
7 2 vis à visser au mur
8 Connecteur jumper
21 Vis (M5) pour visser les packs et les équerres de montage
22 Consignes de sécurité
24
power
B-start
- +
BMS
4 5
9 Couvercle de protection du connecteur
10 Consignes de sécurité
Guide de démarrage rapide | Sujet à modifications. | Solarwatt GmbH
Bouton B-Start (pour service partenaire)
Bouton POWER
LED d'état du BMS
LEDs du SOC
LED d'état de fonctionnement
Interrupteur DC
Liaison BMS vers onduleur
Sortie DC (-)
Sortie DC (+)
Fixations pour câbles DC
Trous pour équerre (montage mural)
Trou pour mise à la terre
6
Poignée de manutention
LED d'état de fonctionnement
7
