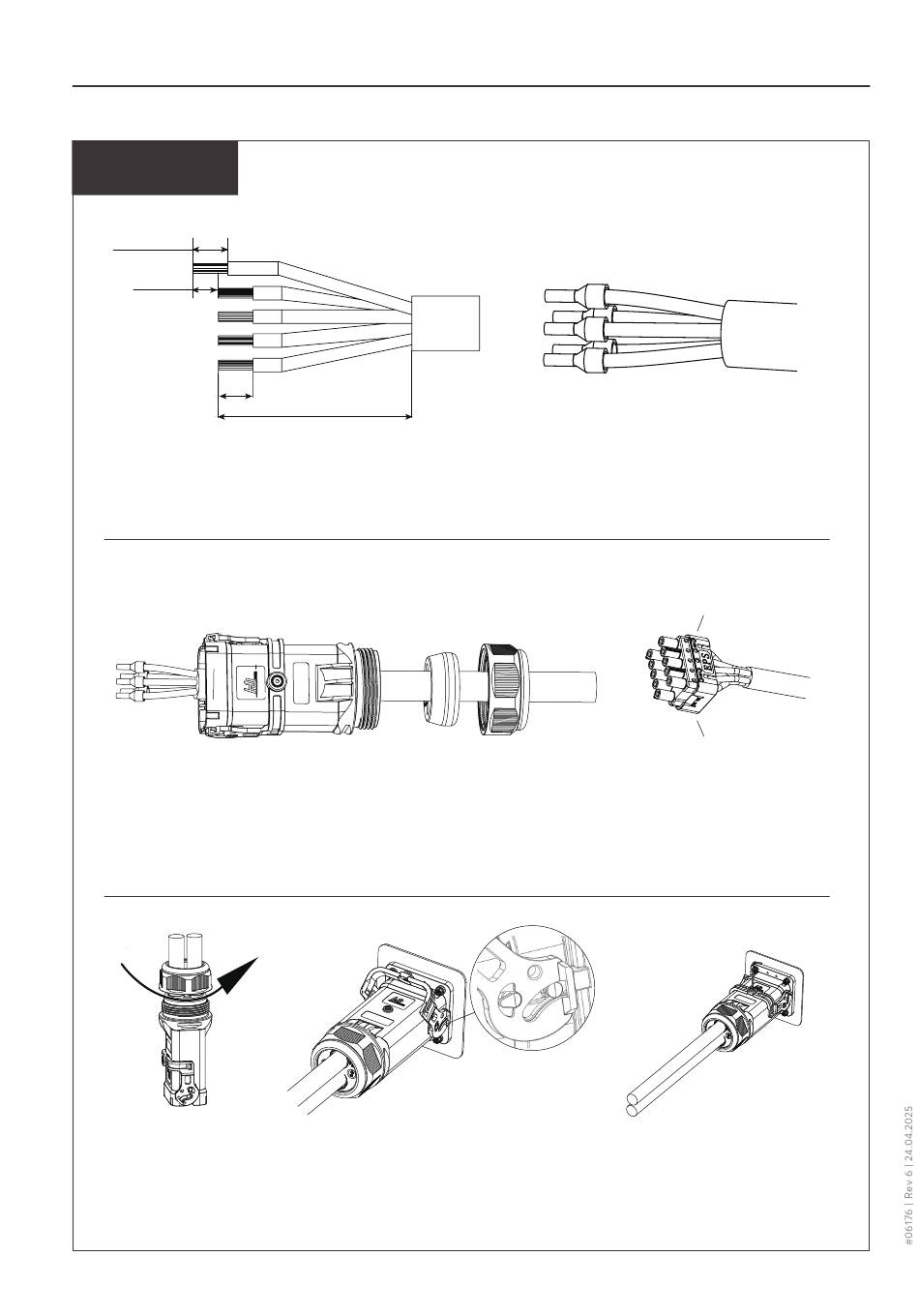

WECHSELRICHTER VERKABELUNG
Detail 3
16-17 mm
PE
9 mm
Kabel abmanteln, abisolieren und Aderendhülsen auf die Kabel crimpen
AC Kabel
AC-Kabel durch die AC-Steckerkomponenten führen
Kabelenden des Netzanschlusskabels und des Backup-Kabels entsprechend der Adern-
bezeichnung auf dem Stecker verbinden
Kontermutter fixieren, Netzkabel an den BACKUP/GRID-Anschluss anstecken, Siche-
rungsbügel schließen
24
16-17 mm
65-72 mm
Gehäuse Dichtung
EPS/BACKUP
Kontermutter
Änderungen vorberhalten | Solarwatt GmbH
GRID
