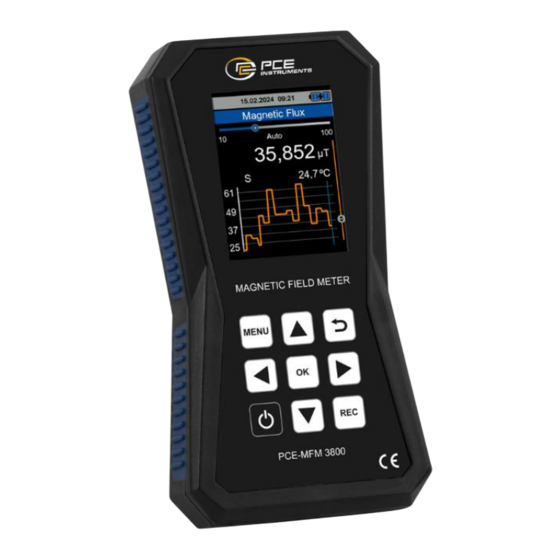

PCE Instruments PCE-MFM 3800 Bedienungsanleitung
Magnetfeldmesser
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
User Manual
PCE-MFM 3800 Magnetfeldmesser / Magnetic Field Meter
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 4 October 2024
v1.0
© PCE Instruments
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-MFM 3800
Inhaltszusammenfassung für PCE Instruments PCE-MFM 3800
- Seite 1 Bedienungsanleitung User Manual PCE-MFM 3800 Magnetfeldmesser / Magnetic Field Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 4 October 2024 v1.0...
-
Seite 2: Inhaltsverzeichnis
Menü Einstellungen: Sprache ..................19 Anleitung .........................20 Info ..........................21 Messen ....................22 Vorbereitung ........................22 Nullstellung ........................23 Messwert einfrieren ......................24 Eine Messung vornehmen ....................25 Polaritätsanzeige ......................26 Software ....................26 Kalibrierung ..................26 Kontakt ....................27 10 Entsorgung ..................27 © PCE Instruments... - Seite 3 Settings menu: Language....................43 Manual ..........................45 Info ..........................45 Measurement ..................46 Preparation ........................46 Set Zero ..........................47 Hold measurement ......................48 Making a measurement ....................49 Polarity indication ......................50 Software ....................50 Calibration ................... 50 Contact ....................51 10 Disposal ....................51 © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen. Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. © PCE Instruments... -
Seite 5: Spezifikationen
Spezifikationen Technische Spezifikationen Handgerät Modell PCE-MFM 3800 Messgrößen Magnetischer Fluss, Temperatur Messung des magnetischen Flusses Messbereich Magnetischer Fluss: DC: 0 … ± 3500 mT AC: 0,4 … 3500 mT AC-Frequenz: 10 … 50 Hz Auto-Erkennung magnetischer Fluss AC oder DC Wahlweise automatische oder manuelle Bereichswahl Auflösung... -
Seite 6: Lieferumfang
Lieferumfang 1 x Magnetfeldmesser PCE-MFM 3800 1 x Hall-Sensor 1 x USB-C Kabel 1 x Bedienungsanleitung 1 x Koffer © PCE Instruments... -
Seite 7: Systembeschreibung
Systembeschreibung Gerät Vorderseite Oberseite Sensorbuchse Display Tastatur USB-Schnittstelle Sensoranschluss Hall-Sensor © PCE Instruments... -
Seite 8: Funktionstasten
Statistik- und Grafikansicht wechseln Nach rechts navigieren, RECHTS Auswahl des automatischen oder manuellen Modus, Erhöhung des Messbereichs im manuellen Modus Nach links navigieren, LINKS Auswahl des automatischen oder manuellen Modus, Verringerung des Messbereichs im manuellen Modus © PCE Instruments... -
Seite 9: Anzeige
Aktueller Magnetflusswert und die Einheit, die für die Messung ausgewählt wurde • Polarität des gemessenen DC-Magnetflusssignals (Nord = N, Süd = S) • Aktuelle Temperatur und Einheit, die für die Messung ausgewählt wurde • Messanzeige AC-Magnetfluss und seine Frequenz © PCE Instruments... -
Seite 10: Grafikansicht
3.3.2 Grafikansicht 3.3.3 Statistikansicht © PCE Instruments... -
Seite 11: Vorbereitung
1 Sekunde der Startbildschirm, danach geht das Gerät in den Messbildschirm über. Um das Messgerät auszuschalten, halten Sie die Taste EIN/AUS gedrückt. Auf dem Display erscheint nun ein Dialog mit einem Countdown, der ankündigt, dass sich das Gerät ausschalten wird. © PCE Instruments... -
Seite 12: Bedienung
Das Hauptmenü kann jederzeit durch Drücken der Taste MENU geöffnet werden. Mit den Pfeiltasten navigiert man zwischen den Menüpunkten, die mit der OK-Taste aktiviert werden können. Untermenüs können mit der ZURÜCK-Taste verlassen werden. Das Hauptmenü des PCE-MFM 3800 besteht aus den Untermenüs Messung, Datenlogger, Einstellungen, Kalibrierung, Anleitung und Info. Hauptmenü... -
Seite 13: Menü Messung: Nullstellung
Menü Messung: Nullstellung Mit dieser Funktion werden folgende aktuelle Messwerte zurückgesetzt: • Magnetischer Fluss • Temperatur • Maximal- und Durchschnittswerte • Tabellenwerte 5.1.3 Menü Messung: Auto-Nullstellung beim Starten Das Gerät führt nach dem Einschalten eine Nullstellung durch. © PCE Instruments... -
Seite 14: Auswahl Des Ac-Modus
Wenn Sie „Automatisch“ wählen, erkennt das Gerät automatisch die Art des magnetischen Flusses, den die Sonde misst und zeigt ihn auf dem Bildschirm an. Auf dem Bildschirm wird die Art des magnetischen Flusses angezeigt: Polarität Nord (N), Polarität Süd (S) oder magnetischer Fluss AC (AC). © PCE Instruments... -
Seite 15: Messansicht
Mit der LINKS- oder RECHTS-Taste können Sie im Fall vom manuellen Messbereich diesen in der gewählten Einheit auswählen oder den automatischen Messbereich wählen. Wenn der magnetische Fluss die Obergrenze des Messbereichs im manuellen Modus überschreitet, wird „ÜBERSCHREITUNG“ auf dem Bildschirm angezeigt. © PCE Instruments... - Seite 16 Bereichsleiste angezeigt. Der untere Wert des ausgewählten Bereichs wird unter dem linken Ende der Bereichsleiste angezeigt, während der obere Wert unter ihrem rechten Ende angezeigt wird. Die Bereichsleiste bietet eine visuelle Anzeige des Messwerts zwischen dem unteren und oberen Wert des Bereichs. © PCE Instruments...
-
Seite 17: Menü Datenlogger
Zeitraum als auch das Speicherintervall können mit Hilfe dieses Menüs frei konfiguriert werden. 5.3.1 Menü Datenlogger: Startbedingung Der Datenlogger kann entweder manuell durch Drücken einer Taste gestartet werden, während Sie sich im Datenlogger-Dialog befinden, oder automatisch ab einem Datum, das in diesem Menü eingestellt wird. © PCE Instruments... - Seite 18 Drücken einer Taste gestoppt werden, wenn Sie sich im Datenlogger-Dialog befinden, zu einem bestimmten Datum oder nach einem einstellbaren Zeitintervall. 5.3.3 Menü Datenlogger: Intervall Das Zeitintervall für die Speicherung der Messwerte kann über einen Eingabedialog auf einen Wert zwischen 1 und 59 Sekunden eingestellt werden. © PCE Instruments...
- Seite 19 Datensatzes werden Informationen über die Start- und Stopzeit sowie die Anzahl der gespeicherten Datenpunkte angezeigt. Ein Datenpunkt entspricht der einmaligen Speicherung aller gemessenen Parameter. 5.3.5 Menü Datenlogger: Alle löschen Durch Auswahl dieses Menüpunktes und Bestätigung über den Dialog werden alle gespeicherten Datensätze gelöscht. © PCE Instruments...
-
Seite 20: Menü Einstellungen
Einstellungen sowie den Status des Datenloggers an. Wenn der Dialog geöffnet ist, kann eine Aufzeichnung jederzeit durch langes Drücken von OK gestartet oder gestoppt werden. Außerdem öffnet sich das Datenlogger-Menü, wenn der Dialog geöffnet ist und die MENU-Taste gedrückt wird. Menü Einstellungen Ansicht Einstellunsgmenü © PCE Instruments... -
Seite 21: Menü Einstellungen: Dezimaltrennzeichen
Die Helligkeit des Displays kann zwischen 50 und 100 % eingestellt werden. Darüber hinaus kann eine automatische Dimmfunktion aktiviert werden. Nach der eingestellten Zeit wird das Display auf eine geringere Helligkeit gedimmt, um Strom zu sparen. Durch Drücken einer beliebigen Taste wird die Helligkeit auf den ursprünglich eingestellten Wert zurückgesetzt. © PCE Instruments... -
Seite 22: Menü Einstellungen: Sprache
Wenn für die im Einstellungsmenü für die automatische Abschaltung eingestellte Zeit keine Eingaben getätigt wurden, schaltet sich das Messgerät automatisch aus, um Energie zu sparen. Wenn Sie das Messgerät nach der automatischen Abschaltung wieder verwenden möchten, drücken Sie die Taste EIN/AUS, um es wieder einzuschalten. © PCE Instruments... -
Seite 23: Anleitung
GmbH in Verbindung. Unsere Kontaktdaten finden Sie am Ende der Anleitung. Anleitung In diesem Menü wird ein QR-Code angezeigt. Der QR-Code kann mit einem entsprechenden Lesegerät, z. B. einem Mobiltelefon, gescannt werden und führt direkt zu dieser Anleitung. © PCE Instruments... -
Seite 24: Info
Info In diesem Menü werden die Modellbezeichnung, die Seriennummer und die Firmware-Version des Geräts angezeigt. © PCE Instruments... -
Seite 25: Messen
Sensorebene steht. Die folgende Tabelle zeigt die Messabweichung in Abhängigkeit vom Winkel zwischen dem Flussvektor und der Sensorebene. Sensorwinkel zum Flussvektor Abweichung in Prozent 10 º 2,5 % 20 º 30 º 15,2 % 45 º 30,3 % © PCE Instruments... -
Seite 26: Nullstellung
OK-Taste. • Mit der ZURÜCK Taste: Sie können auch eine Nullpunktkorrektur durchführen, indem Sie in einem beliebigen Messbildschirm für 2 Sekunden die Taste ZURÜCK drücken. Nach dem Drücken der Taste wird ein Dialog auf dem Bildschirm angezeigt: © PCE Instruments... -
Seite 27: Messwert Einfrieren
OK-Taste 1 Sekunde lang gedrückt halten. Wenn die Hold-Option aktiviert ist, wird „Hold“ oben in der Mitte des Bildschirms unterhalb der Bereichsleiste angezeigt. Die Messung wird angehalten und die Werte der letzten Messung werden auf dem Bildschirm festgehalten. © PCE Instruments... -
Seite 28: Eine Messung Vornehmen
Nachdem Sie alle Parameter eingestellt haben, kehren Sie mit der ZURÜCK-Taste zum Messbildschirm zurück. Platzieren Sie den Sensor des PCE-MFM 3800 im zu messenden magnetischen Fluss. Auf dem Messbildschirm werden die Werte des magnetischen Flusses und der Temperatur angezeigt. Mit den Navigationstasten AUF oder AB können Sie drei verschiedene Ansichten anzeigen:... -
Seite 29: Polaritätsanzeige
Da für die Kalibrierung ein spezieller Messaufbau erforderlich ist, ist dieses Menü durch einen Code geschützt. Bitte senden Sie das Gerät zur Kalibrierung an die PCE Deutschland GmbH, nachdem Sie sich mit uns in Verbindung gesetzt haben. Unsere Kontaktdaten finden Sie am Ende der Bedienungsanleitung. © PCE Instruments... -
Seite 30: Kontakt
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
