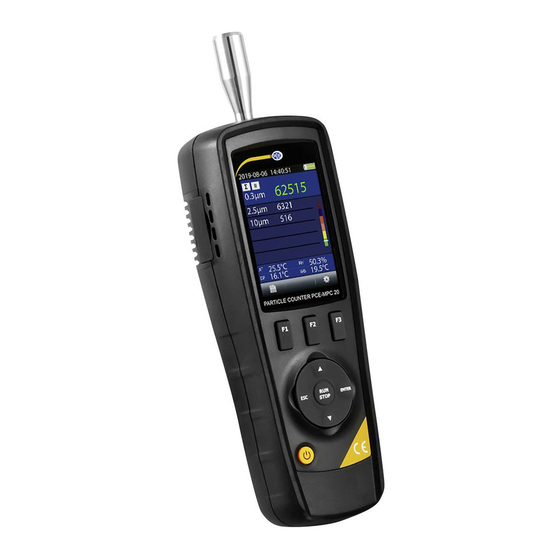

- Seite 1 Bedienungsanleitung PCE-MPC 20 / PCE-MPC 30 Partikelzähler User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 31. August 2023 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..............1 Messfunktionen ..................1 PCE-MPC 30 ........................1 PCE-MPC 20 ........................1 Spezifikationen ..................2 Lieferumfang ..................2 Systembeschreibung ................3 Bedienung ....................4 Vorbereitung ........................4 Ein- / Ausschalten ......................4 Symbolerklärung ......................5 Messparameterauswahl ....................6 Partikelmessung ....................... -
Seite 3: Sicherheitsinformationen
Das Gerät zählt Partikel in verschiedenen Größen und misst die Staubbelastung als Massenkonzentration PM 2,5 und PM 10. Des Weiteren ist eine Messung der Formaldehydbelastung integriert. PCE-MPC 20 Das Gerät zählt Partikel in verschiedenen Größen und misst die Staubbelastung als Massenkonzentration PM 2,5 und PM 10. -
Seite 4: Spezifikationen
Sekundär 9 V DC 1500 mA Abmessung 240 x 75 x 57 mm Gewicht 570 g Lieferumfang 1 x PCE-MPC 20 oder PCE-MPC 30 1 x Null-Filter 1 x Akku 1 x Steckernetzteil 1 x Mini USB Kabel 1 x Ministativ... -
Seite 5: Systembeschreibung
Display Taste „ESC“ ② ⑨ Lufteinlassdüse Taste ▼ ③ ⑩ Temperatur-/Feuchtesensor ④ ⑪ Taste EIN/AUS USB-Buchse / 9 V DC Eingang ⑤ ⑫ Funktionstasten HCHO Sensor (nur PCE-MPC 30) Taste ▲ ⑥ ⑬ Batteriefach Taste „ENTER“ ⑦ © PCE Instruments... -
Seite 6: Bedienung
Ein- / Ausschalten • Zum Einschalten des Gerätes halten Sie die Taste EIN / AUS gedrückt, bis das Startbild sichtbar wird. • Zum Ausschalten des Gerätes halten Sie die Taste EIN / AUS gedrückt, bis sich der Bildschirm abdunkelt. © PCE Instruments... -
Seite 7: Symbolerklärung
Symbolerklärung Partikelmessung Formaldehydmessung (nur PCE-MPC 30) Speicher Systemeinstellungen Interne Hilfe Symbol Beschreibung Symbol Beschreibung Kumulativer Modus Messung läuft Konzentrationsmodus Messpause Formaldehydmessung Differenzialmodus (nur PCE-MPC 30) © PCE Instruments... -
Seite 8: Messparameterauswahl
Messparameterauswahl Beim PCE-MPC 30 können Sie mit den Tasten ▲ und ▼ zwischen den Messparametern Partikel und Formaldehyd wählen. Beim PCE-MPC 20 steht nur der Messparameter Partikel zur Verfügung. Mit der Taste „ENTER“ rufen Sie den Messparameter auf. PCE-MPC 30... -
Seite 9: Einstellungen Partikelmessung
Betätigen Sie nochmals die Taste „ENTER“, um in den Änderungsmodus zu gelangen. • Nutzen Sie die Tasten ▲ und ▼, um die Messdauer einzustellen. • Mit Betätigung der Taste „ESC“ speichern Sie die Eingabe und kehren zur Übersicht zurück. © PCE Instruments... -
Seite 10: Startverzögerung
Betätigen Sie nochmals die Taste „ENTER“, um in den Änderungsmodus zu gelangen. • Nutzen Sie zur Auswahl die Tasten ▲ und ▼. • Mit Betätigung der Taste „ESC“ speichern Sie die Eingabe und kehren zur Übersicht zurück. © PCE Instruments... -
Seite 11: Erklärung Proben-Modi
Differential-Modus finden sich die absoluten Partikelanzahlen pro Kanal ➔ Beispiel: Kanal Partikelanzahl Partikelanzahl Berechnung [µm] kumulativ [PK] differential [PD] 1060 1000 = [PK,60]+[PD,1000]=[PK,1060] = [PK,10]+[PD,50]=[PK,60] 10,0 Konzentration: ➔ Hier finden sich die Durchschnittsanzahlen der jeweiligen Partikel pro Kanal; auch Partikeldichte genannt © PCE Instruments... -
Seite 12: Intervall
10 Grün <100000 <545 <68 <35 <70 Gelb <250000 <1235 <170 <75 <150 Orange <500000 <2470 <340 <115 <230 <667500 <3300 <454 <150 <300 Lila <1000000 <4950 <680 <250 <500 ≥1000000 ≥4950 ≥680 ≥500 ≥500 Dunkelrot © PCE Instruments... -
Seite 13: Formaldehyd Messung (Hcho) (Nur Pce-Mpc 30)
Start Delay HCHO Alarm HCHO Alarm Max / Min Max / Min Mittelwert / differential Average / Dif Umgebungstemperatur / Feuchte Ambient Temp. / %RH Taupunkt / Feuchtkugel Dewpoint / Wetbulb Einheiten (ppm / mgm³) Unit (ppm/mg/m³ © PCE Instruments... - Seite 14 Navigieren Sie mit den Tasten ▲ und ▼ zum Menüpunkt „Max / Min“. • Bestätigen Sie die Auswahl mit der Taste „ENTER“. • Nutzen Sie zur Auswahl die Tasten ▲ und ▼. • Mit Betätigung der Taste „ESC“ speichern Sie die Eingabe und kehren zur Übersicht zurück. © PCE Instruments...
-
Seite 15: Datenspeicher
Beim PCE-MPC 30 können Sie mit den Tasten ▲ und ▼ zwischen den Speicherbereichen Partikelmessung und Formaldehydmessung wählen. • Beim PCE-MPC 20 steht nur der Speicherbereich Partikelmessung zur Verfügung. • Betätigen Sie die Taste „F1“, um den Datei-Browser zu öffnen. -
Seite 16: Pc / Usb
Navigieren Sie mit den Tasten ▲ und ▼ zum Menüpunkt „Sprache“. • Bestätigen Sie die Auswahl mit der Taste „ENTER“. • Nutzen Sie zur Auswahl die Tasten ▲ und ▼. • Mit Betätigung der Taste „ESC“ speichern Sie die Eingabe und kehren zur Übersicht zurück. © PCE Instruments... -
Seite 17: Automatische Abschaltung
Betätigen Sie die Taste „ESC“. • Bei der Auswahl „JA“ (Taste „F1“) wird das Gerät ohne Sicherheitsabfrage auf die Werkseinstellungen zurückgesetzt und kehrt zur Übersicht zurück. • Bei Betätigung der Taste „F3“ kehren Sie ohne Formatierung zur Übersicht zurück. © PCE Instruments... -
Seite 18: Temperatureinheiten - Units (°C / °F)
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 19 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mula, 8 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
