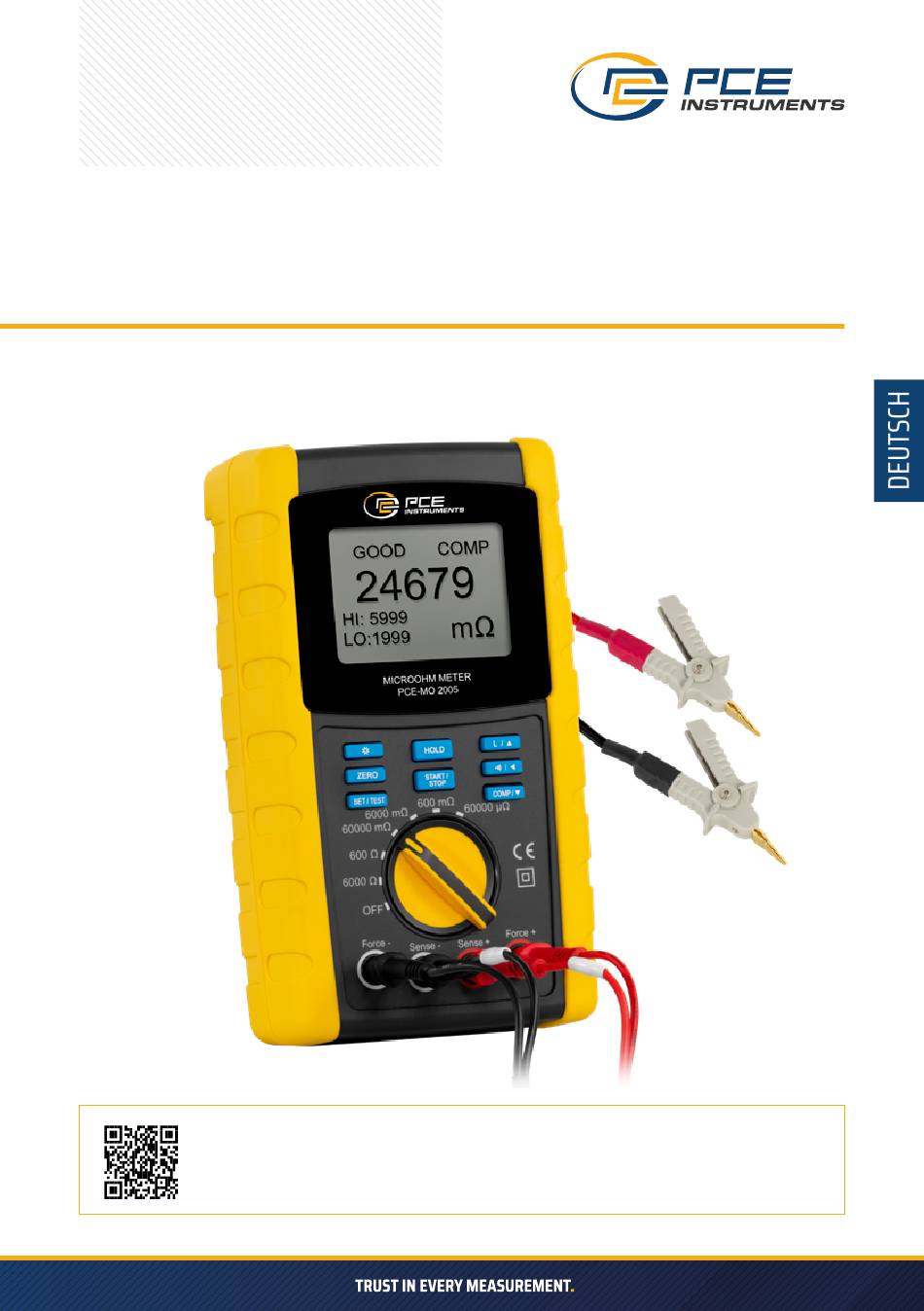

- Seite 1 BEDIENUNGSANLEITUNG MIKROOHMMETER PCE-MO 2005 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 EIGENSCHAFTEN » 4 Klemmen für die genaue Messung von sehr kleinen Widerständen » Ideal für die präzise Messung des Widerstands von Bauteilen » Ideal für die Prüfung von Schutzleitern, Blitzableitern und Schweißpunkten » Der maximale Prüfstrom beträgt 10A (nur im Bereich 60000 uΩ) »...
- Seite 3 » Absicherung 10 A / 250 V » Größe: 6,3 x 32 mm Durchmesser Dimension 225 x 125 x 64 mm (8,86 x 4,92 x 2,52 Zoll) Gewicht Ca. 790 g (1,74 LB) Standard-Zubehör 4 Drähte mit 2 Kelvin-Klemmen..1 Paar Gebrauchsanweisung......1 Stk.
- Seite 4 BESCHREIBUNG DER VORDER-/RÜCKWAND Abb. 1 Anzeige 3-11 Kraftanschluss „+“ 3-2 Taste für Hintergrundbeleuchtung 3-12 Messanschluss „+“ 3-3 Nullstellungstaste 3-13 Messanschluss „-“ 3-4 SET / TEST-Taste 3-14 Kraftanschluss „-“ 3-5 HOLD-Taste 3-15 RS232-Buchse 3-6 START / STOP-Taste 3-17 DC 9V-Netzteilbuchse L / ↑-Taste 3-18 Batteriefachabdeckung / Batteriefach 3-8 Piepton / ←-Taste 3-19 Ständer...
- Seite 5 GRUNDLEGENDES 4-DRAHT-MESSPRINZIP Das DIGITALE MICRO-OHM-MESSGERÄT ist ein präzises Messgerät mit großem Messbereich, kleiner Widerstandsmessung und hoher Auflösung. Um Messfehler zu vermeiden, insbesondere den Einfluss von „LEAD STRAY RESISTANCE“ (Streuwiderstand) oder „TEST WIRE‘S RESISTANCE“ (Messleitungswiderstand), wurde das Messgerät nach dem folgenden „4-DRAHT-MESSPRINZIP“ konstruiert, um eine hohe Genauig- keit zu gewährleisten.
- Seite 6 MESSVERFAHREN Tasten-Anweisungen Taste Funktion Backlight Taste Drücken Sie diese Taste, um die Hintergrundbeleuchtung ein- und auszuschalten. ZERO Taste Wenn vor der Messung ein paar Messwerte angezeigt werden. SET / TEST Taste Drücken Sie diese Taste, um den Grenzwert HI / LO einzustellen. Drücken Sie diese Taste, um in den TEST-Status zurückzukehren.
- Seite 7 Widerstandsmessung Schalten Sie das Gerät ein, indem Sie den „Power / Range-Drehschalter“ aus der Position „OFF“ drehen und dann den Messbereich von 60000 uΩ bis 6000 Ω entsprechend Ihren Anforderungen wählen. Anmerkung: » Wählen Sie immer den höchsten Bereich (6000 Ω), wenn Sie den Widerstandswert des Widerstands nicht kennen, und wählen Sie dann nacheinander die niedrigeren Bereiche.
- Seite 8 Zum Beispiel: Der Wert wurde mit 179,50 ausgelesen. Auf der Anzeige sollte das Symbol „GOOD“ erscheinen und der Summer ertönt (wenn die Summerfunktion im Status gedrückt wurde, kann der Summer zur Unterstützung der Q.C.- Beurteilung ertönen). Der Widerstandswert innerhalb der Genauigkeit besteht den Q.C.
- Seite 9 Der 16-stellige Datenstrom wird in folgendem Format angezeigt: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Jede Ziffer zeigt den folgenden Status an: Start Wort, 02 D12, D11 Anzeigegerät für Display Ω = 38 mΩ...
- Seite 10 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
