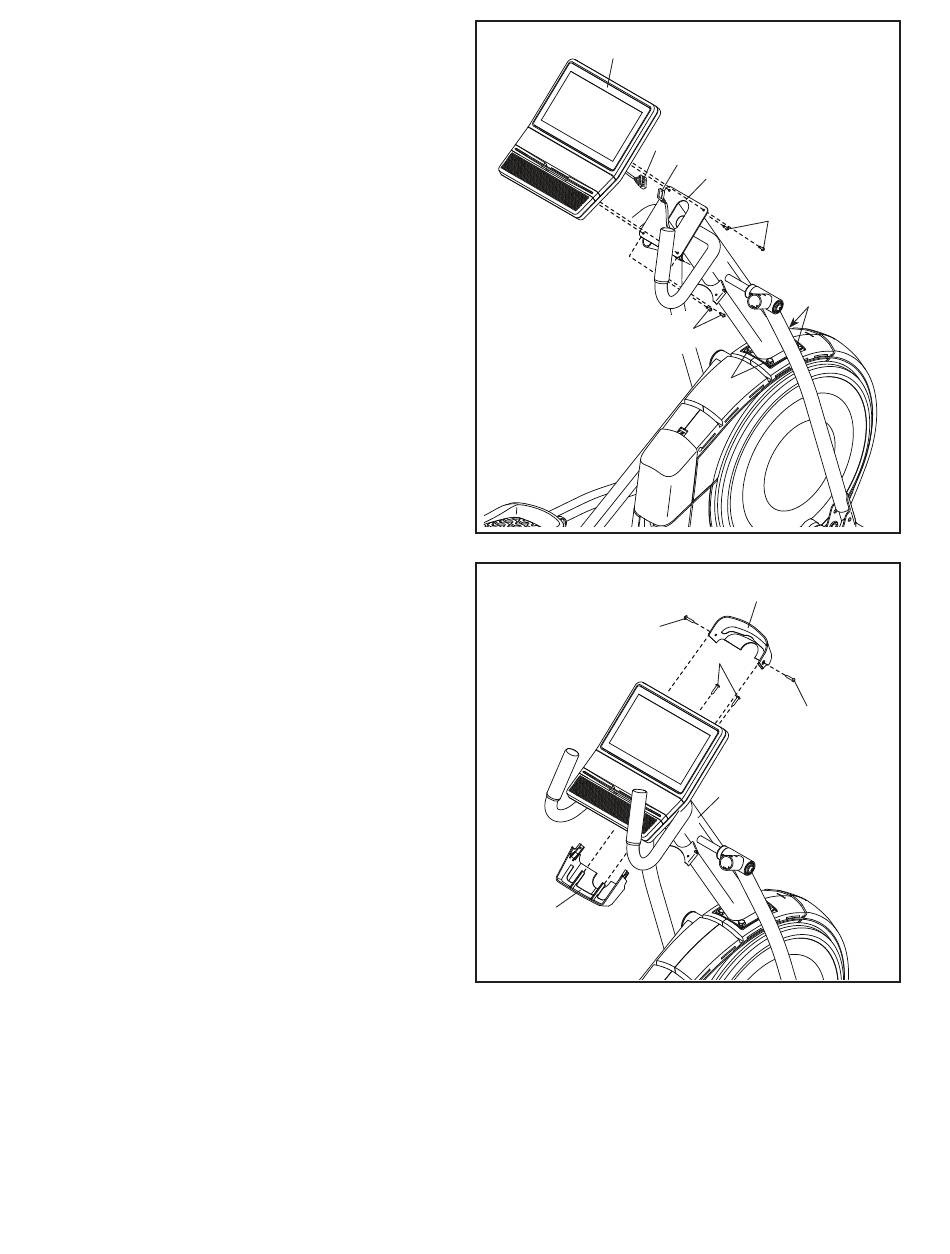

10. Siehe Schritt 6. Ziehen Sie die vier M10 x
25mm Schrauben (92) fest.
Als Nächstes lösen Sie den Kabelbinder am
Hauptkabel (110) und entsorgen Sie ihn.
Während eine zweite Person den Trainings-
computer (7) an den Pfosten (4) hält, verbinden
Sie das Kabel (C) am Trainingscomputer mit
dem Hauptkabel (110) im Pfosten. Tipp: Die
Steckverbinder der Kabel sollten ohne
Schwierigkeit ineinandergleiten und mit
einem hörbaren Klicken einschnappen. Sollte
dies nicht der Fall sein, drehen Sie einen
Steckverbinder um und versuchen es noch
einmal.
Führen Sie die Überlänge der Kabel in den
Pfosten (4) oder Trainingscomputer (7) ein.
Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Befestigen Sie den Trainingscomputer (7)
mit vier M4 x 16mm Schrauben (101) am Pfosten
(4). Drehen Sie anfangs alle Schrauben lose
ein, dann ziehen Sie diese fest.
11. Richten Sie die hintere Computerabdeckung (80)
wie abgebildet aus und befestigen diese mit zwei
M4 x 16mm Schrauben (101) am Pfosten (4).
Dann richten Sie die vordere Computerabde-
ckung (79) wie abgebildet aus und befestigen
diese mit zwei M4 x 16mm Schrauben (101) an
der hinteren Computerabdeckung (80).
10
7
11
101
80
12
Vermeiden Sie es,
das Hauptkabel (110)
einzuklemmen
C
110
4
101
92
101
92
79
101
101
4
