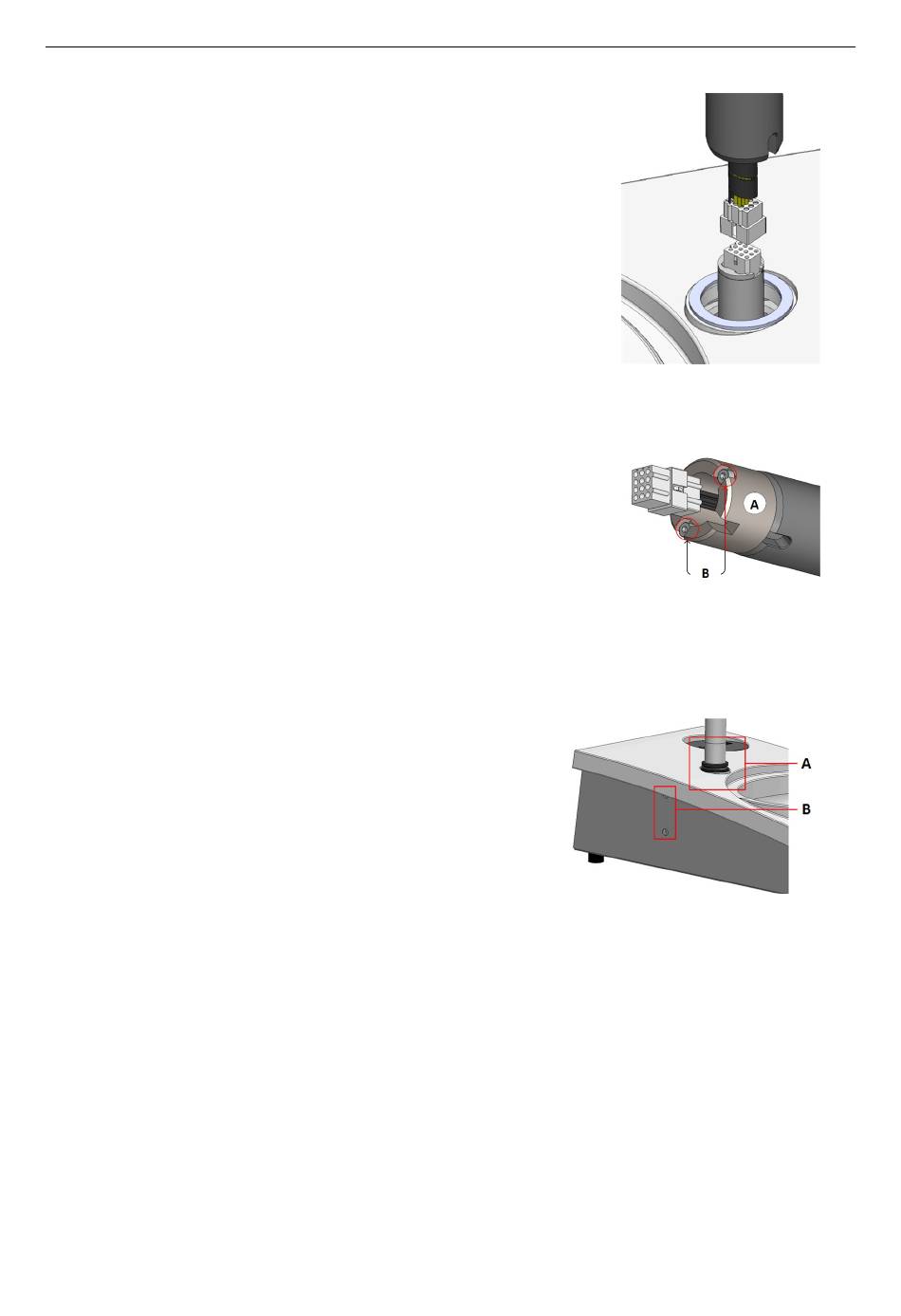

1. Nehmen Sie die Kunststoffscheibe, die das
Kommunikationskabel schützt, ab.
2. Stecken Sie das Kommunikationskabel der Säule in
die Steckverbindung/Montageöffnung am Gerät.
3. Befestigen Sie das Abstandsstück am Boden der
Säule mit M4 Schrauben.
4. Führen Sie die Säule nach unten in die
Anschlussöffnung.
5. Drehen Sie die Säule, bis das Abstandsstück fest in
der Anschlussöffnung sitzt.
6. Schieben Sie den schwarzen V-Ring entlang der
Säule nach unten, sodass er die Anschlussöffnung
abdeckt.
7. Ziehen Sie die zwei Befestigungsschrauben mit dem
Inbus-Schlüssel an. Ziehen Sie die Schrauben nicht
komplett an.
7.1.4

Probenbeweger justieren

Einzelprobenhalterscheibe einsetzen
Der Probenbeweger kann erst dann justiert werden, wenn eine Einzelprobenhalterscheibe
eingesetzt ist.
Zulässige Einzelprobenhalterscheiben finden Sie hier:
• Die LaboSystem Broschüre
Polishing/Grinding-and-polishing-equipment/LaboSystem)
LaboPol-30
(https://www.struers.com/Products/Grinding-and-
7 LaboForce-50
A Abstandsstück
B M4 Schrauben
A V-Ring
B Befestigungsschrauben
