tempLED RayProof Pro V2 Montageanleitung Seite 3

MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie
Wand- / Deckenmontage

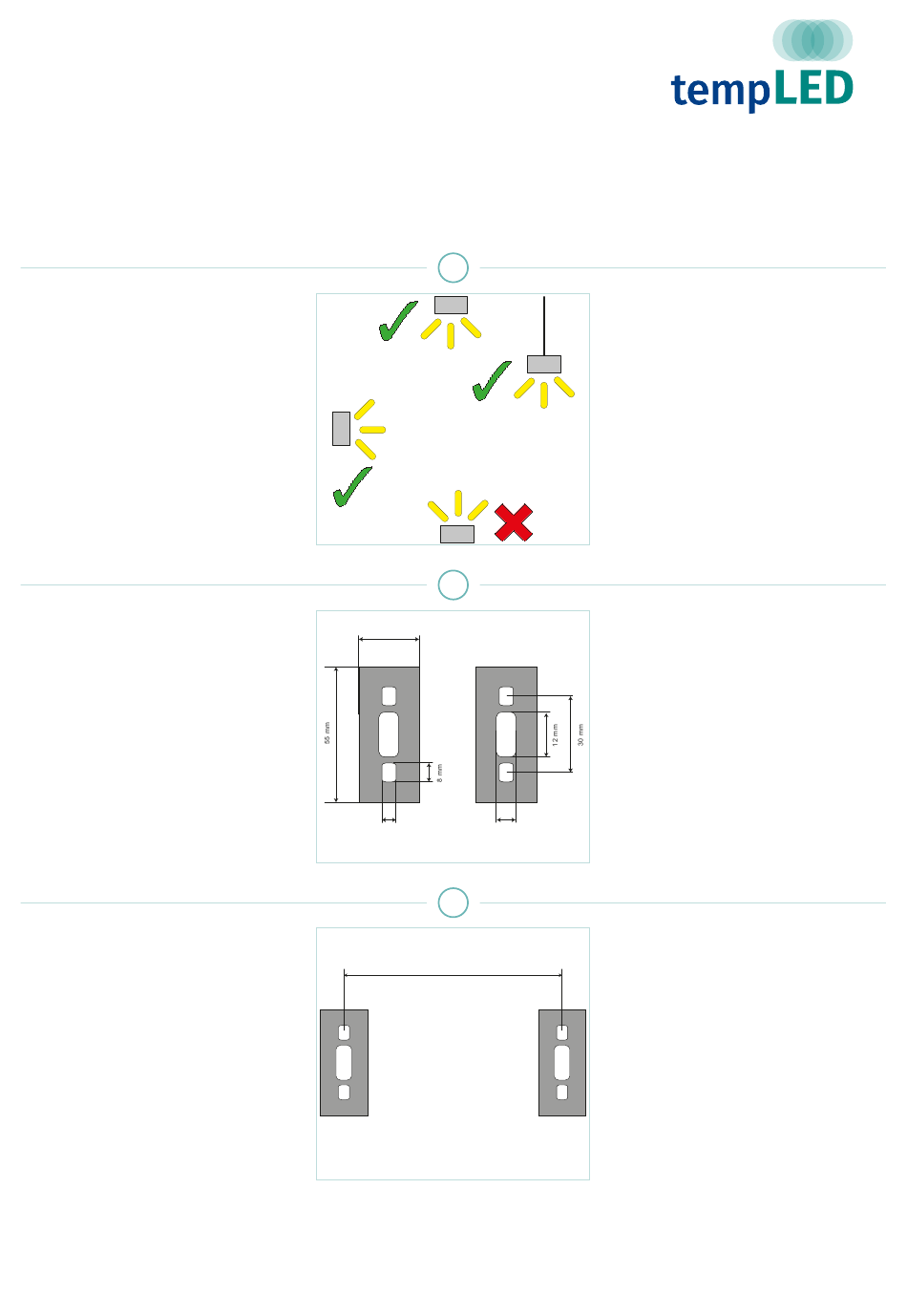

Schritt 1:
Zulässige Einbaulagen beachten
Bitte beachten Sie die zulässigen
Einbaulagen für die tempLED RayProof
Pro V2.
Diese sind auf dem Bild rechts darge-
stellt.
Schritt 2:
Anzeichnen der Bohrlöcher
Zeichnen Sie die Bohrlöcher an der
Oberfläche des Montageortes an.
Nehmen Sie dazu die nebenstehende
Masszeichnung zur Hilfe.
Schritt 3:
Abstand der Wandhalter
Der mittlere Abstand der beiden Wand-
halter zueinander beträgt:
Bei der Leuchtenbaulänge 680 mm:
360 mm.
Bei der Leuchtenbaulänge 1.290 mm:
850 mm.
Bei der Leuchtenbaulänge 1.600 mm:
1.050 mm
30 mm
6 mm
========================================
middle distance between wall mounting brackets:
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
1
2
10 mm
3
360 mm / 850 mm / 1.050 mm
mittlerer Wandhalterabstand:
bei Leuchtenbaulänge 680 mm:
360 mm
bei Leuchtenbaulänge 1.290 mm:
850 mm
bei Leuchtenbaulänge 1.600 mm:
1.050 mm
for luminaire housing length 680 mm:
360 mm
for luminaire housing length 1,290 mm:
850 mm
for luminaire housing length: 1,600 mm:
1,050 mm
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof Pro V2 series
Surface mounting
Step 1:
Observe permitted installation positions
Please note the permissible installation
positions for the tempLED RayProof
Pro V2.
These are shown in the picture on the
left.
Step 2:
Marking the drill holes
Mark the drill holes on the surface of
the mounting location. Please use the
measurement drawing on the left.
Step 3:
Distance between the wall mounting brackets
The middle distance of the two wall
mounting brackets is:
For luminaire housing length 680 mm:
360 mm.
For luminaire housing length 1,290 mm:
850 mm.
For luminaire housing length 1600 mm:
1,050 mm
| Deutschland
