tempLED RayProof Pro V2 Montageanleitung Seite 5

MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie
Wand- /Deckenmontage

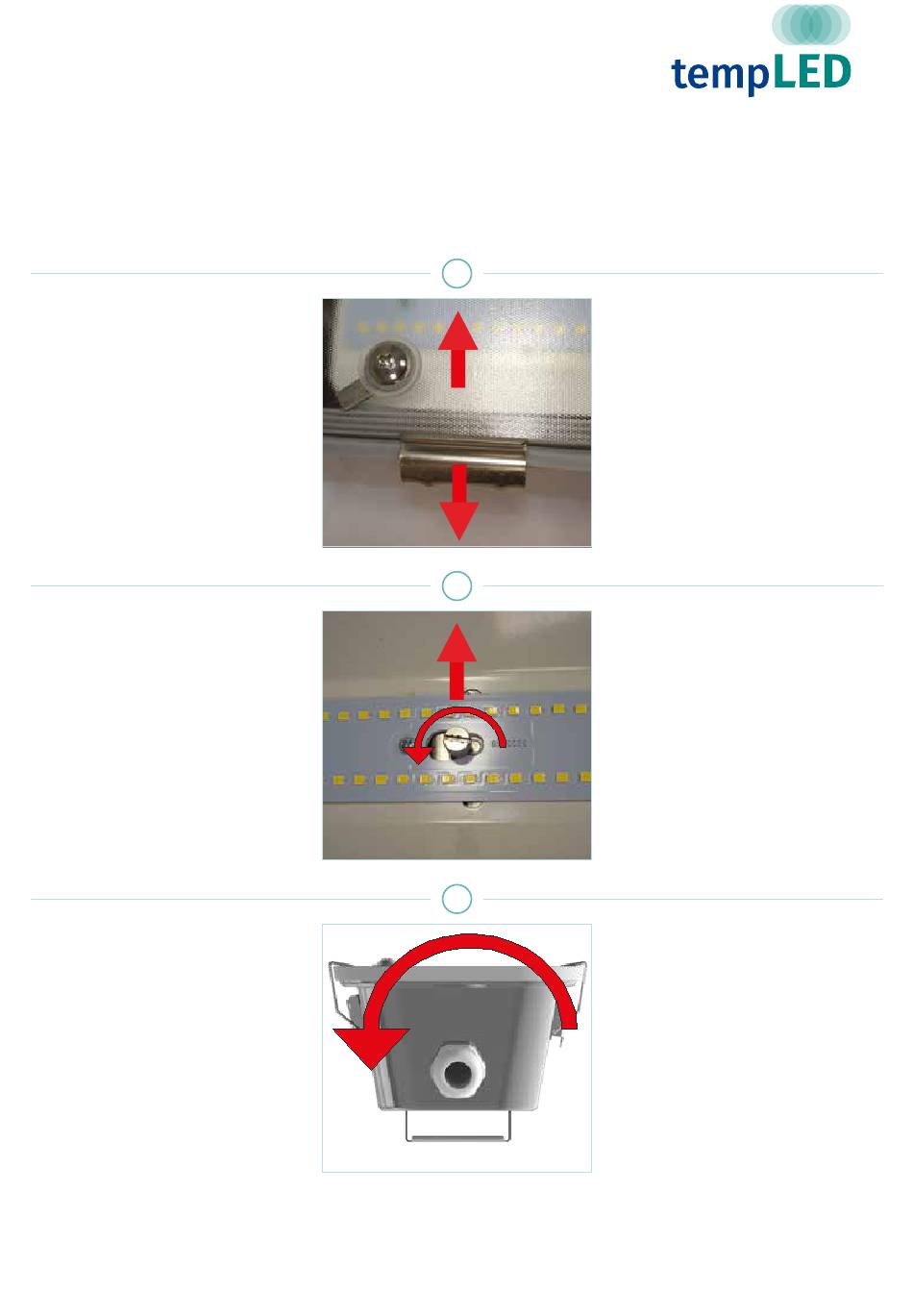

Schritt 7:
Abnehmen des Diffusors
Öffnen Sie alle Schnellverschlüsse der
tempLED RayProof Pro V2 und heben
Sie den Diffusor aus Glas vorsichtig ab.
Achten Sie darauf, dass die umlaufen-
de Dichtung nicht beschädigt wird.
Der Diffusor ist mit zwei Fangbändern
gesichert.
Schritt 8:
Abnehmen des LED-Lichtfelds
Öffnen Sie die beiden Halteschrauben
des LED-Lichtfelds etwa zu 2/3 und
fädeln Sie das LED-Lichtfeld vorsichtig
aus.
Das LED-Lichtfeld ist mit zwei Fang-
bändern gesichert.
Schritt 9:
Vorbereiten der Kabelverschraubung
Schrauben Sie die Mutter der Kabel-
verschraubung, die Sie als Eingang
nutzen möchten, ab. Achten Sie darauf,
dass der schwarze Dichtring nicht
verloren geht.
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
7
8
2x
9
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof Pro V2 series
Surface mounting
Step 7:
Removing the diffuser
Open all quick-release fasteners of the
tempLED RayProof Pro V2 and careful-
ly lift off the glass diffuser.
Take care not to damage the surround-
ing seal.
The diffuser is secured with two catch
straps.
Step 8:
Removing the led light field
Open the two retaining screws of the
LED light field about 2/3 and carefully
unthread the LED light field.
The LED light field is secured with two
catch straps.
Step 9:
Preparing the cable gland
Unscrew the nut from the cable gland
you choosed to use. Be careful not to
lose the black rubber sealing ring.
