MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie
Wand- / Deckenmontage

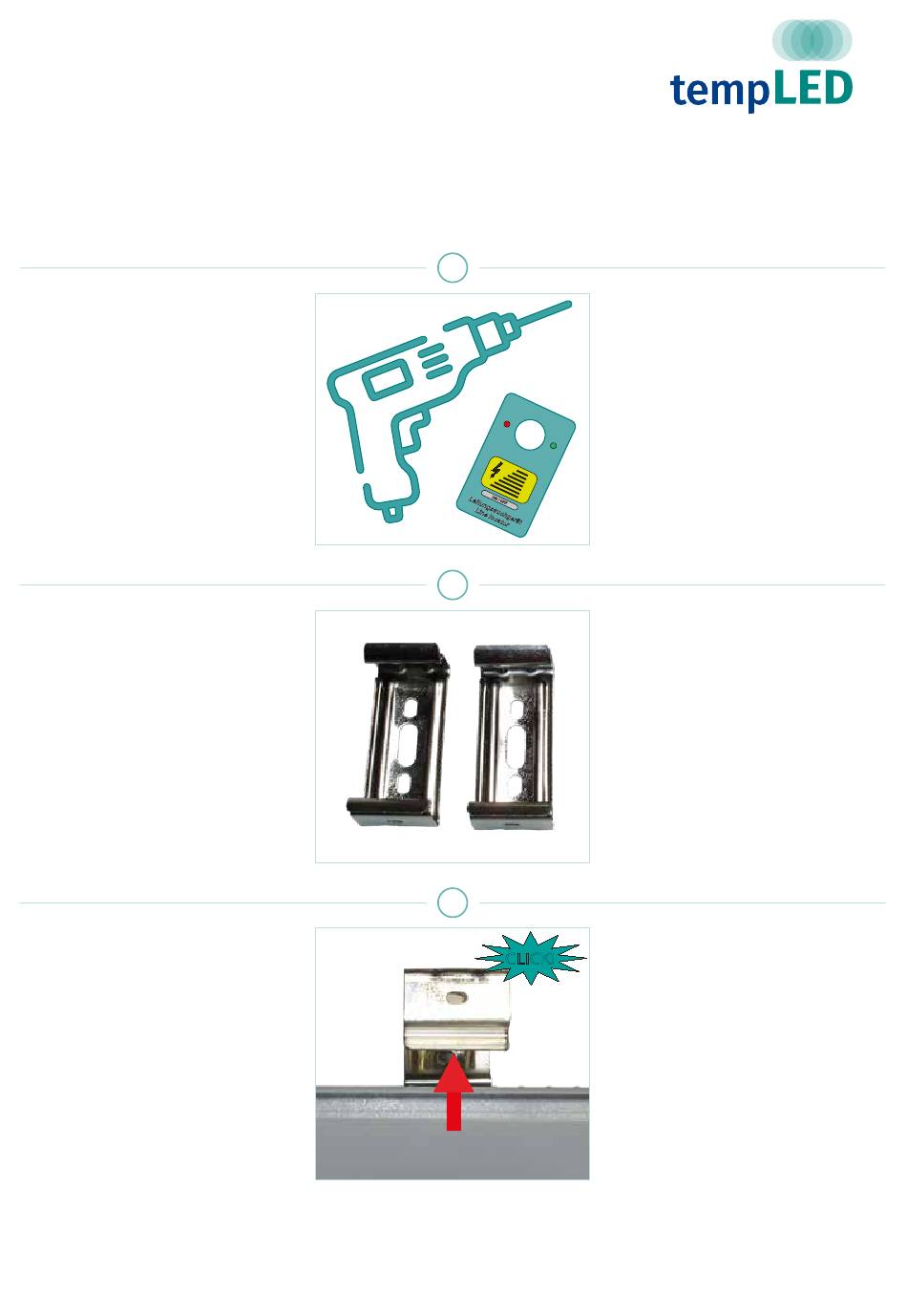

Schritt 4:
Bohrlöcher anfertigen
Prüfen Sie ggf. die Stellen der Bohrlö-
cher mit einem Leitungssuchgerät und
fertigen Sie dann die Bohrlöcher an.
Wählen Sie einen der Montageober-
fläche und dem Gewicht der Leuchte
angepassten Bohrlochdurchmesser.
(Symbolabbildung)
Schritt 5:
Montieren der Wandhalter
Montieren Sie die beiden Wandhalter
in den in Schritt 3 dargestellten Ab-
ständen voneinander mit geeignetem
Schraubenmaterial für die Monta-
geoberfläche und dem Gewicht der
Leuchte. Wir empfehlen den Einsatz
von Edelstahlschrauben.
Schritt 6:
Montieren der Leuchte
Clipsen Sie die tempLED RayProof Pro
V2 auf die beiden Wandhalter links
und rechts auf.
Driller icon made by Freepik from www.flaticon.com
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
4
5
6
CLICK!
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof Pro V2 series
Surface mounting
Step 4:
Drilling the holes
Please check the drilling spots with a
line locator and drill the holes. Choose
a drill hole diameter suitable for the
material of the mounting surface and
the weight of the luminaire.
(symbol illustration)
Step 5:
Mounting the brackets
Screw the two wall mounting brackets
to the surface in the distance shown in
step 3. Use screw material suitable for
the mounting surface and the weight
of the luminaire. We recommend
high-grade steel screws and mounting
material.
Step 6:
Mounting the luminaire
Clip the tempLED RayProof Pro V2
onto the two wall mounting bracktes on
the left and on the right side.
