MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie

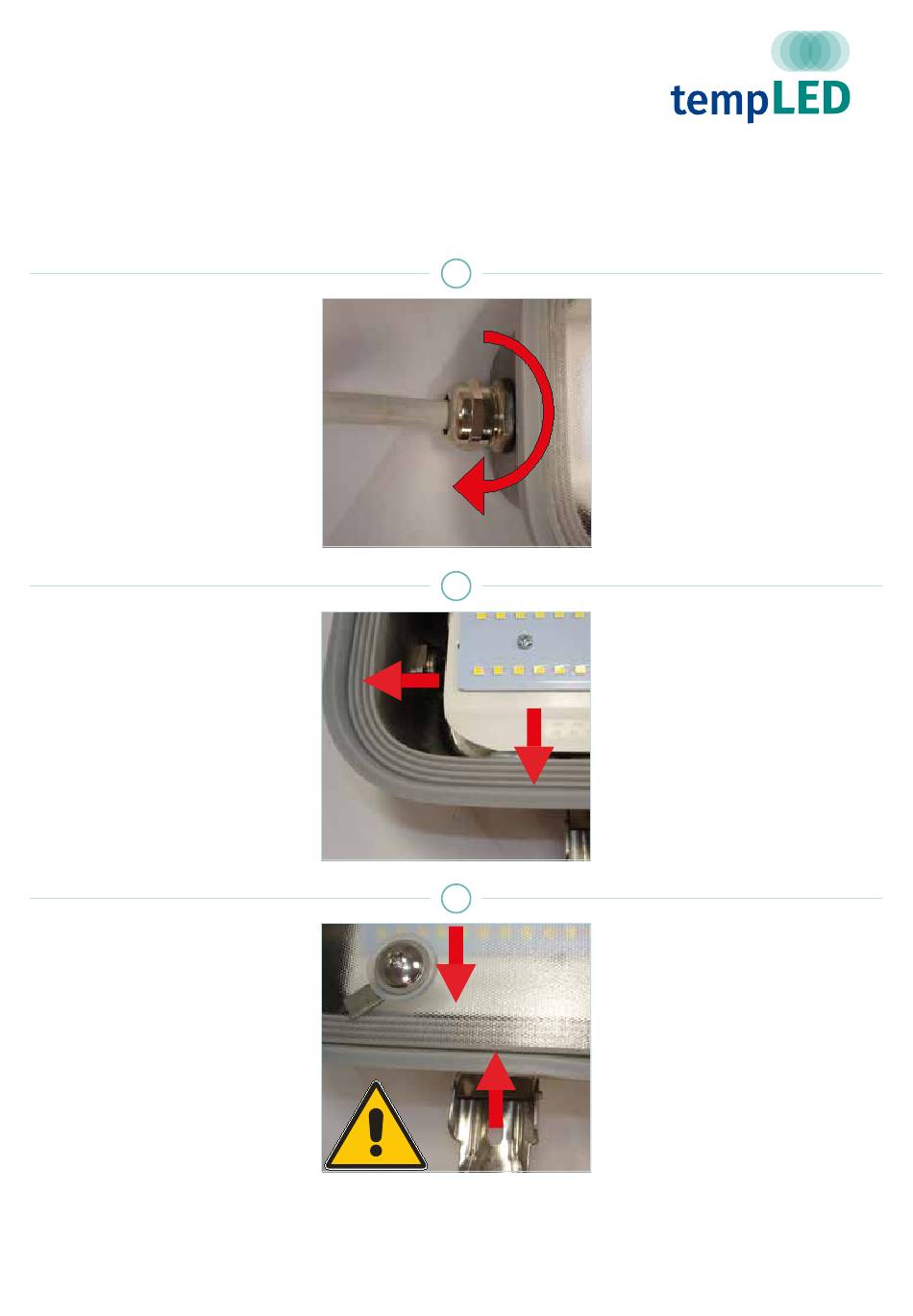

Diffusormontage
Schritt 15:
Kabelverschraubung verschließen
Ziehen Sie das Netzkabel vorsichtig
etwas aus dem Leuchtengehäuse und
verschließen Sie die Kabelverschrau-
bung. Achten Sie darauf, dass der
schwarze Gummidichtring sauber sitzt
und sich nicht verklemmt.
Schritt 16:
Umlaufende Dichtung überprüfen
Bitte überprüfen Sie die umlaufende
Dichtung. Es dürfen keine Knickstellen
oder Schäden vorhanden sein.
Schritt 17:
Diffusor einsetzen
Setzen Sie den Diffusor aus Glas
vorsichtig wieder auf das Leuchten-
gehäuse auf und schließen Sie alle
Schnellverschlüsse.
Achtung! Achten Sie darauf, dass
weder Kabel noch Fangbänder einge-
klemmt werden.
