MONTAGEANLEITUNG
tempLED RayProof Pro V2 Serie

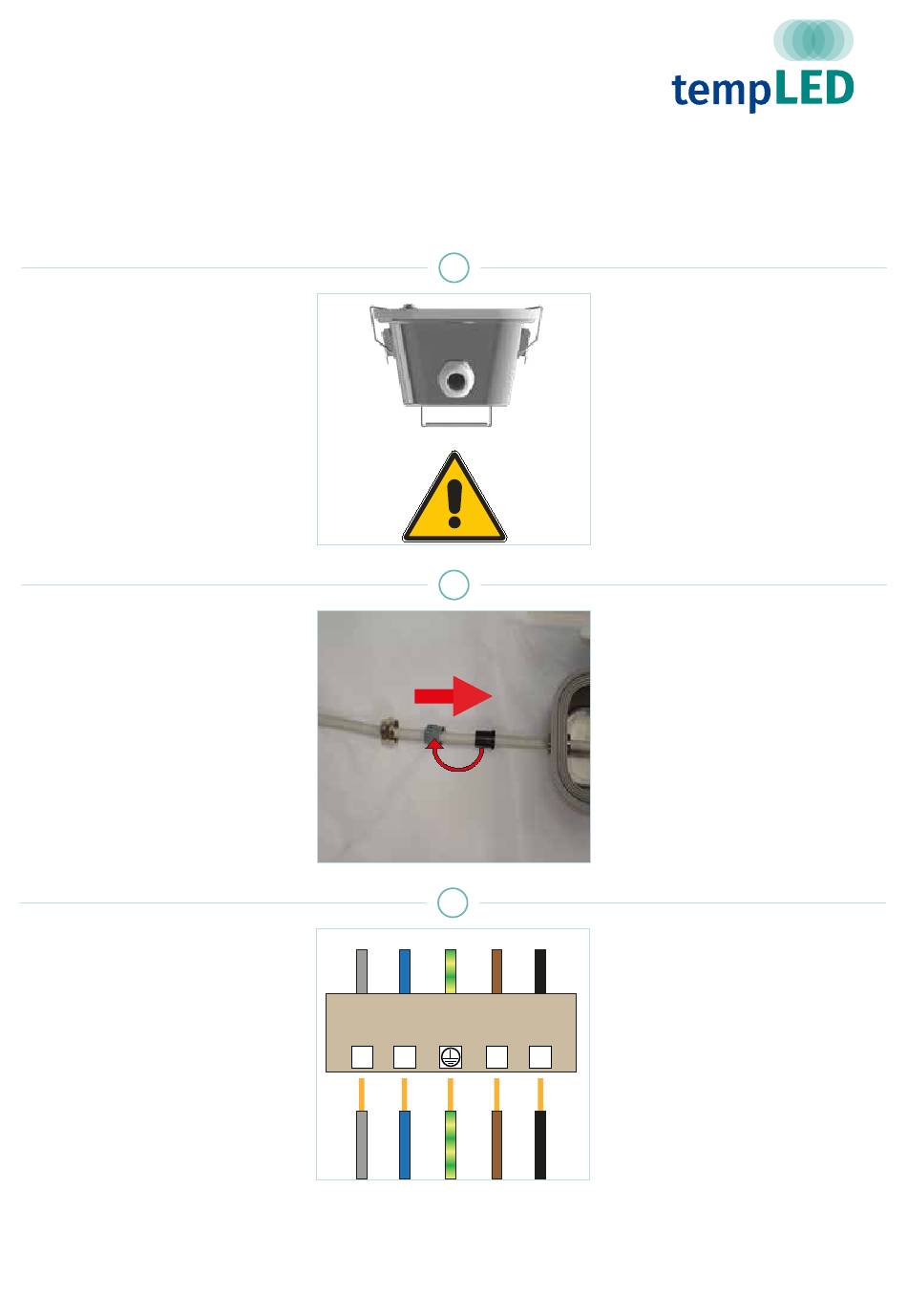

Elektrischer Anschluss
Schritt 10:
Zweite Kabelverschraubung abdichten
Sofern Sie die Durchgangsverdrahtung
nicht nutzen, dichten Sie die zweite
Kabelverschraubung auf der gegen-
überliegenden Seite fachgerecht ab.
Schritt 11:
Netzkabel einführen
Fädeln Sie die Mutter und den schwar-
zen Dichtring auf das Netzkabel auf
und führen Sie das Netzkabel durch die
Kabelverschraubung.
Hinweis: das dickere Ende des schwar-
zen Dichtrings muss nach innen
zeigen.
Schritt 12a:
Klemmblockbelegung
bei Leuchten ohne Dimmung
Verbinden Sie das Netzkabel mit dem
Klemmenblock gemäß der Beschriftung
auf dem Klemmenblock:
Phase [1] - braun
Schutzleiter (Erdung) - gelb/grün
Neutralleiter [N] - blau
Zusatzleiter [2/3] - schwarz/grau
Durchgangsverdrahtung / through-wiring
3
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
10
11
12
N 1 2
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayProof Pro V2 series
Electric power connection
Step 10:
Sealing second cable gland
If you do not use through-wiring, please
be sure to seal the second cable gland
at the opposite end properly.
Step 11:
Feeding in the power cable
Thread the nut and the black sealing
ring onto the power cable and feed the
power cable through the cable gland.
Please note: The thicker end of the
black rubber sealing ring has to point
towards the inner side of the luminaire.
Step 12a:
Terminal block wiring
for luminaires without dimming
Connect the power cable to the termi-
nal block according to the labeling on
the terminal block:
Power conductor [1] - brown
Protective conductor - yellow/green
Neutral conductor [N] - blue
Additional conductors [2/3] - black/grey
