Bender ISOMETER isoMIL425HV Kurzanleitung Seite 4

ISOMETER® isoMIL425HV & AGH421

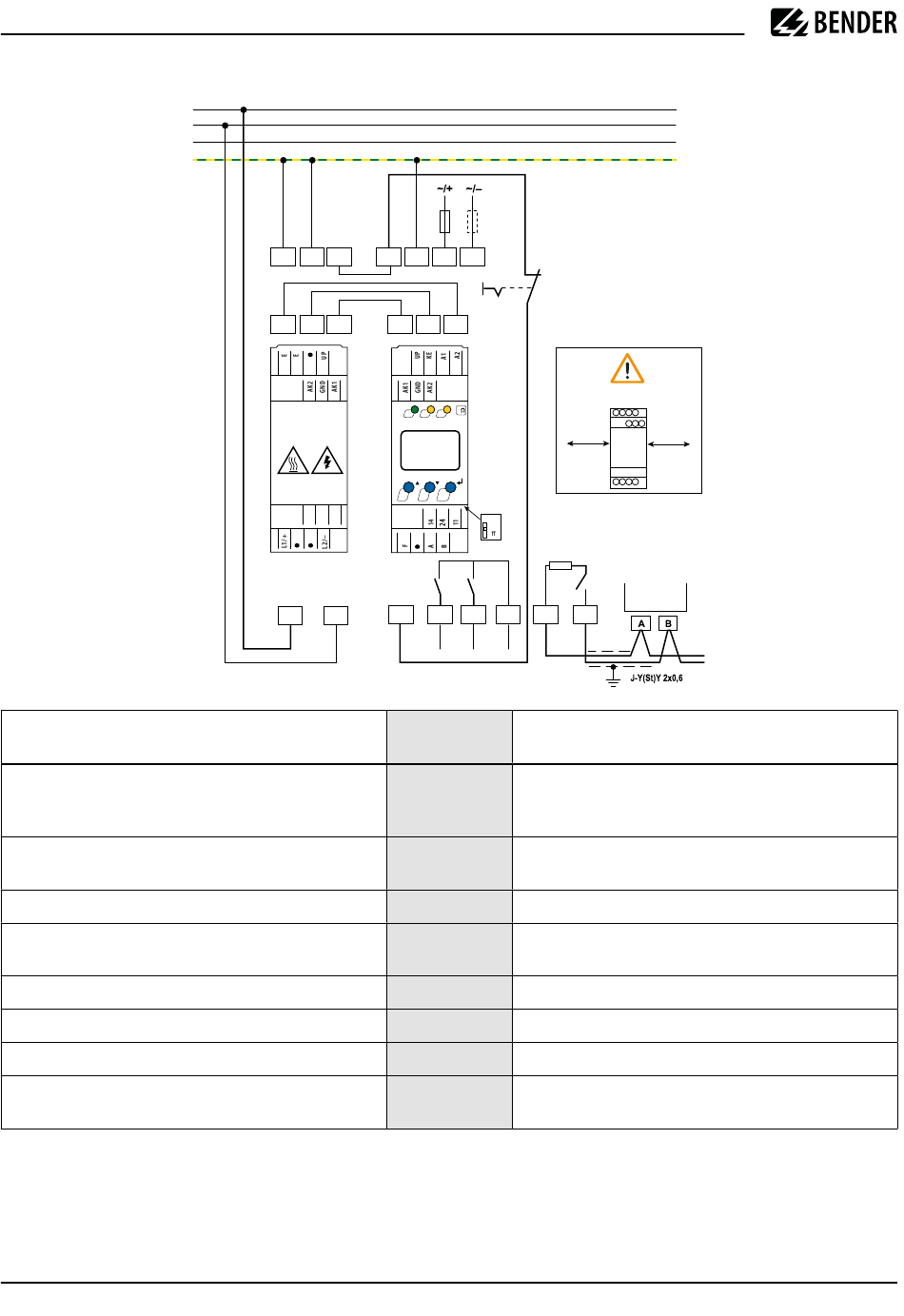

Anschlussbild
Anschlüsse
Anschluss an die Versorgungsspannung U
Schmelzsicherung:
Bei Versorgung aus IT-System beide Leitungen absichern.
Jede Klemme jeweils separat an PE anschließen:
Gleichen Leitungsquerschnitt wie bei „A1", „A2" verwenden.
Anschluss an das zu überwachende IT-Netz
Klemmen des AGH mit den gleichnamigen Klemmen des
ISOMETER®s verbinden.
Externer Stopp-Schalter zwischen Klemme „F" und „Up"
Anschluss Alarmrelais „K1"
Anschluss Alarmrelais „K2"
RS-485-Kommunikationsschnittstelle mit zuschaltbarem
Terminierungswiderstand
i
Für UL-Anwendungen:
Nur 60/75­°C­Kupferleitungen verwenden! Die
Versorgungsspannung U
Applikationen über 5­A­Vorsicherungen zufüh­
ren.
4 isoMIL425HV_D00204_07_Q_DEEN / 02.2025
E E Up Up KE
AK2 GND AK1 AK1
ON
T
F
L1/+ L2/−
über
s
Up, AK1, GND, AK2
bei UL­ und CSA­
s
Wiring diagram
U
S
6 A 6 A
A1 A2
Stop
GND AK2
k
AL1 AL2
30 mm
R MENU
R
on
o
R
K1 K2
14 24 11 A B
Klemme /
Terminal
Connection to the supply voltage U
If supplied from an IT system, both lines have to be protected
A1, A2
by a fuse.
Connect each terminal separately to PE:
E, E, KE
The same wire cross section as for "A1", "A2" is to be used.
Connection to the IT system to be monitored
L1/+, L2/–
Connect the terminals of the AGH to the corresponding terminals
of the ISOMETER®.
External stop switch between terminals "F" and "Up"
F
Connection to alarm relay "K1"
11, 14
Connection to alarm relay "K2"
11, 24
RS-485 communication interface with selectable
A, B
terminating resistance
i
For UL applications:
Only use 60/75 °C copper lines! For UL and CSA
applications, feed the supply voltage U
back­up fuses.
L1/+
L2/−
L3
PE
U > 800 V
n
30 mm
AGHxxx
COM465IP
RS-485
Connections
via a fuse:
s
via 5 A
s
