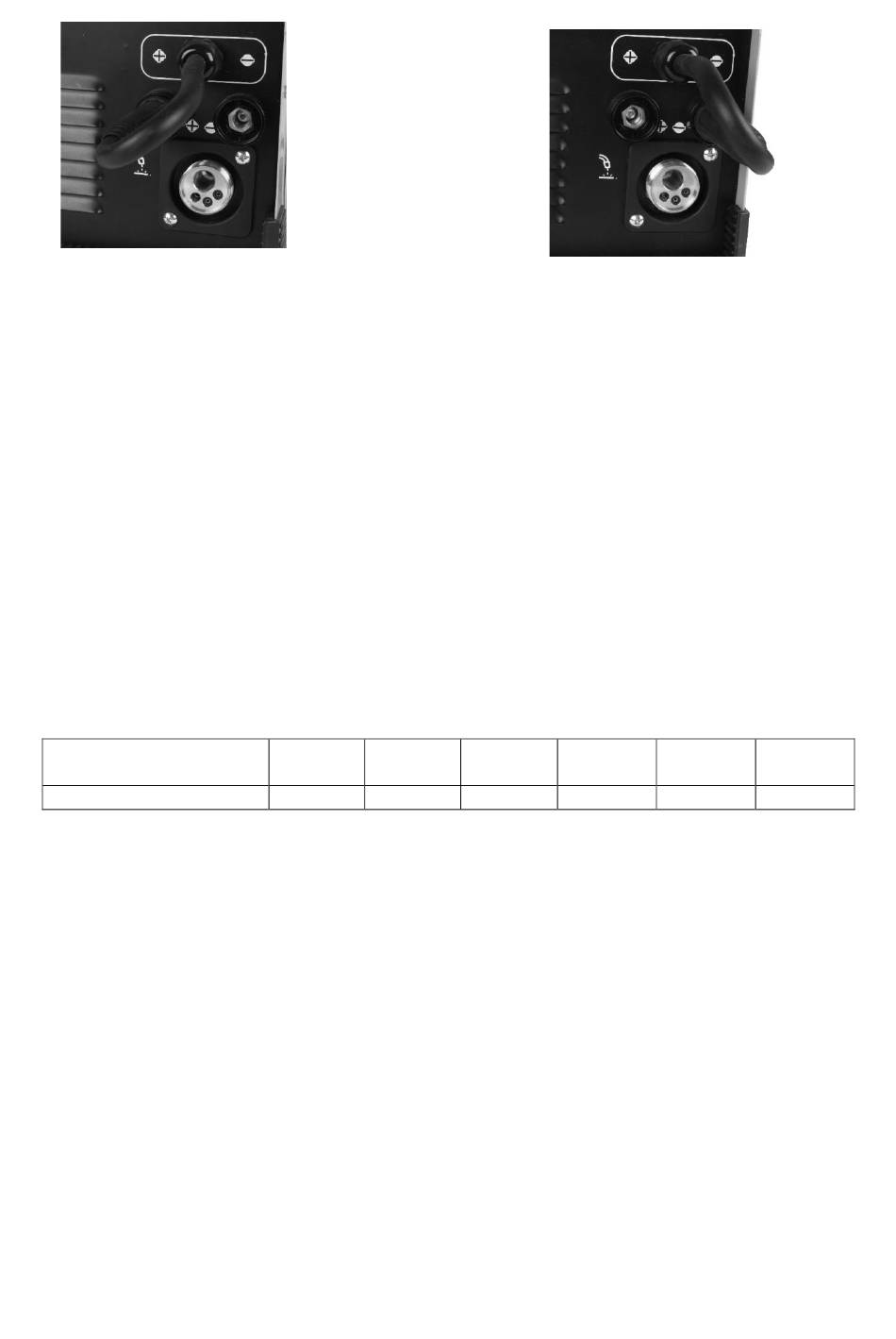

Anschluss Pluspol
für Schutzgasschweißen
Elektrodenschweißen (MMA)
Anschluss und Hinweise
Schließen Sie das optional zu erwerbende Kabel für Elektrodenhalter (Artikel 4553 mit 9
mm Dorn, Artikel 2003 mit 13 mm Dorn) an den Pluspol (10) und die Erdklemme an den
Minuspol (12) an.
Beachten Sie unbedingt die Herstellerangaben zu Schweißpolaritäten und Stromstärken auf
der Elektrodenpackung.
Auswahl der Schweißart und Schweißstromeinstellung
Elektrodenschweißmodus MMA am Wahlschalter (2) auswählen. Am Potentiometer (7) den
gewünschten Strom einstellen (am Display (1) ablesbar)
Als Richtwerte können gelten:
Elektrodendurchmesser
in mm
Stromstärke in A
Verbinden Sie die Masseklemme mit dem Werkstück. Klemmen Sie eine entsprechende
Elektrode in den Elektrodenhalter. Legen Sie den Sichtschutz und Handschuhe an.
Jetzt können Sie mit dem Schweißen beginnen. Zünden Sie durch das Berühren der
Elektrode am Werkstück den Lichtbogen. Wenn der Abstand der Elektrode zum Werkstück
richtig ist, brennt ein stabiler Lichtbogen und schmilzt die Elektrode ab.
Integrierte Schweißhilfen
Das Gerät ist mit drei spezifischen Funktionen zur Verbesserung der Schweißeigenschaften
ausgerüstet:
•
Hot Start: verhindert durch kurzzeitiges Überlagern / Anheben des Schweißstroms
das Festkleben der Elektrode (regelbar von 0-10 A).
•
Arc Force: regelt den Stromwert automatisch, um den Lichtbogen möglichst lange
konstant zu halten. Über den Schalter (6) ist die Arc Force regelbar! Display (1/A)
zeigt den eingestellten Arc Force-Wert an.
•
Anti-Stick: kurz vor dem Kurzschluss gibt die Anlage den eingestellten Maximalstrom
ab, was ein Festkleben und Ausglühen der Elektrode verhindern soll (ein- und
ausschaltbar).
1,5
2,0
30-50
40-70
20
Anschluss Minuspol für
Fülldrahtschweißen
2,5
3,25
50-100
90-150
4
5
130-160
180-220
