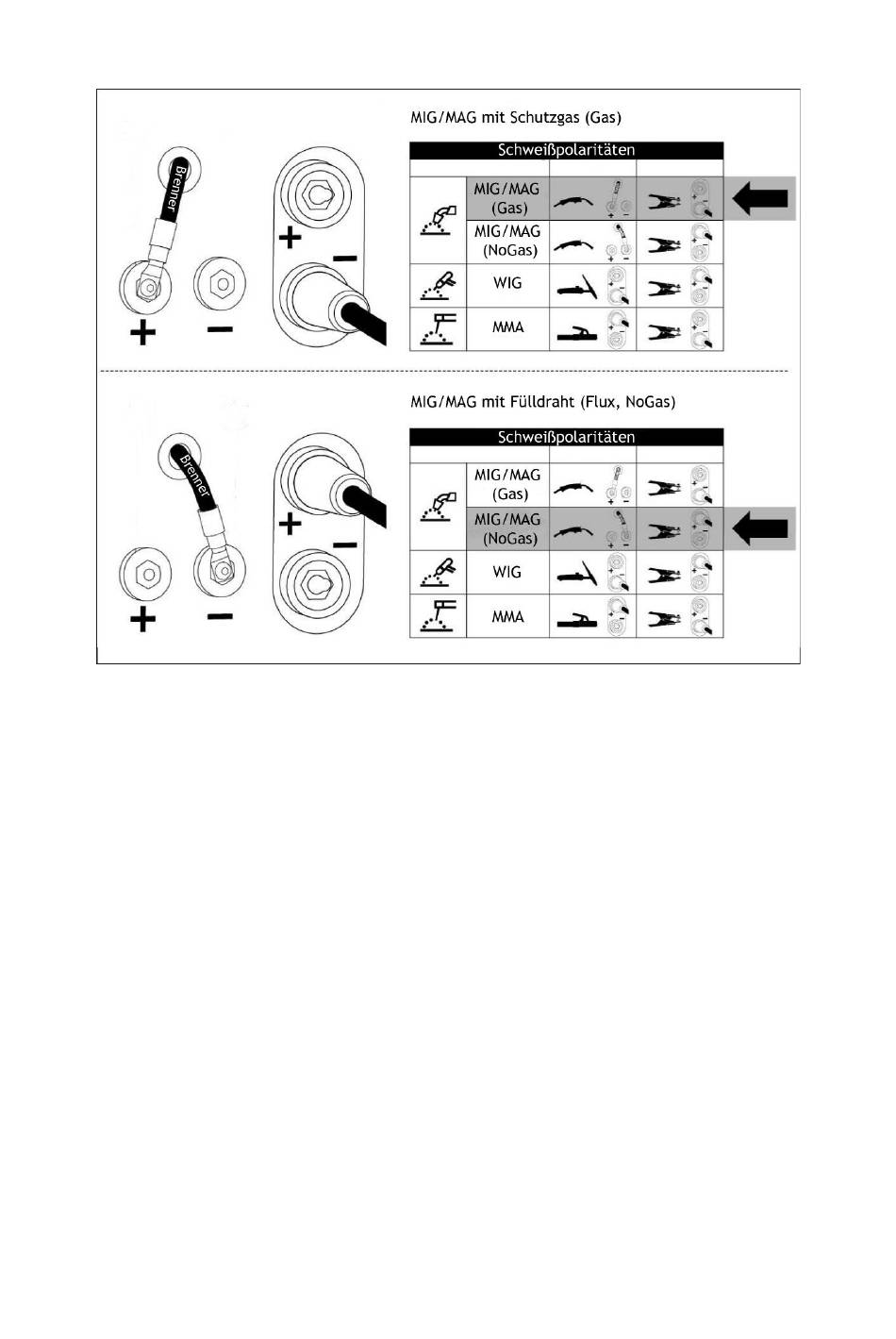

Schweißpolaritäten
MIG/MAG Schweißen
Gerät schweißbereit vorbereiten
Im Lieferzustand ist das Gerät mit einem 3 m MAG-Brenner ausgestattet. Dieser Brenner
und das Gerät haben einen Euro-Zentralanschluss, was das Montieren und Austauschen des
Brenners enorm vereinfacht.
Verbinden Sie den Brenner mit dem Gerät am Euro-Zentralanschluss (13).
Entscheiden Sie, welches Material Sie verschweißen möchten. Das Gerät hat eine 0,8 mm
und 1,0 mm Vorschubrolle eingebaut. Je nach Bedarf setzen Sie die Rolle am
Drahtvorschub entsprechend ein (Werte sind seitlich auf der Rolle eingestanzt). Lösen Sie
die oben sitzende Rändelschraube für die Andruckfeder, drehen Sie dann die Schutzkappe
heraus und ziehen Sie dann die Vorschubrolle ab und drehen sie um. Danach die
Schutzkappe wieder handfest anziehen und die obere Rändelschraube auf den gewünschten
Wert drehen.
Nehmen Sie die entsprechende Schweißdrahtrolle (es ist die Verwendung von 100 mm
Rollen möglich) und legen Sie diese so in das Gerät ein, dass der abzuwickelnde Draht an
der Unterseite von hinten nach vorne in Richtung Drahtvorschub zeigt. Befestigen Sie die
Drahtrolle mit Hilfe der großen Überwurfmutter.
14
