www.evolutionpowertools.com
instelvierkant (niet meegeleverd) nodig om deze controles
en aanpassingen uit te voeren.
WAARSCHUWING: Controles/aanpassingen mogen alleen
uitgevoerd worden
wanneer de accu uit de machine verwijderd is.

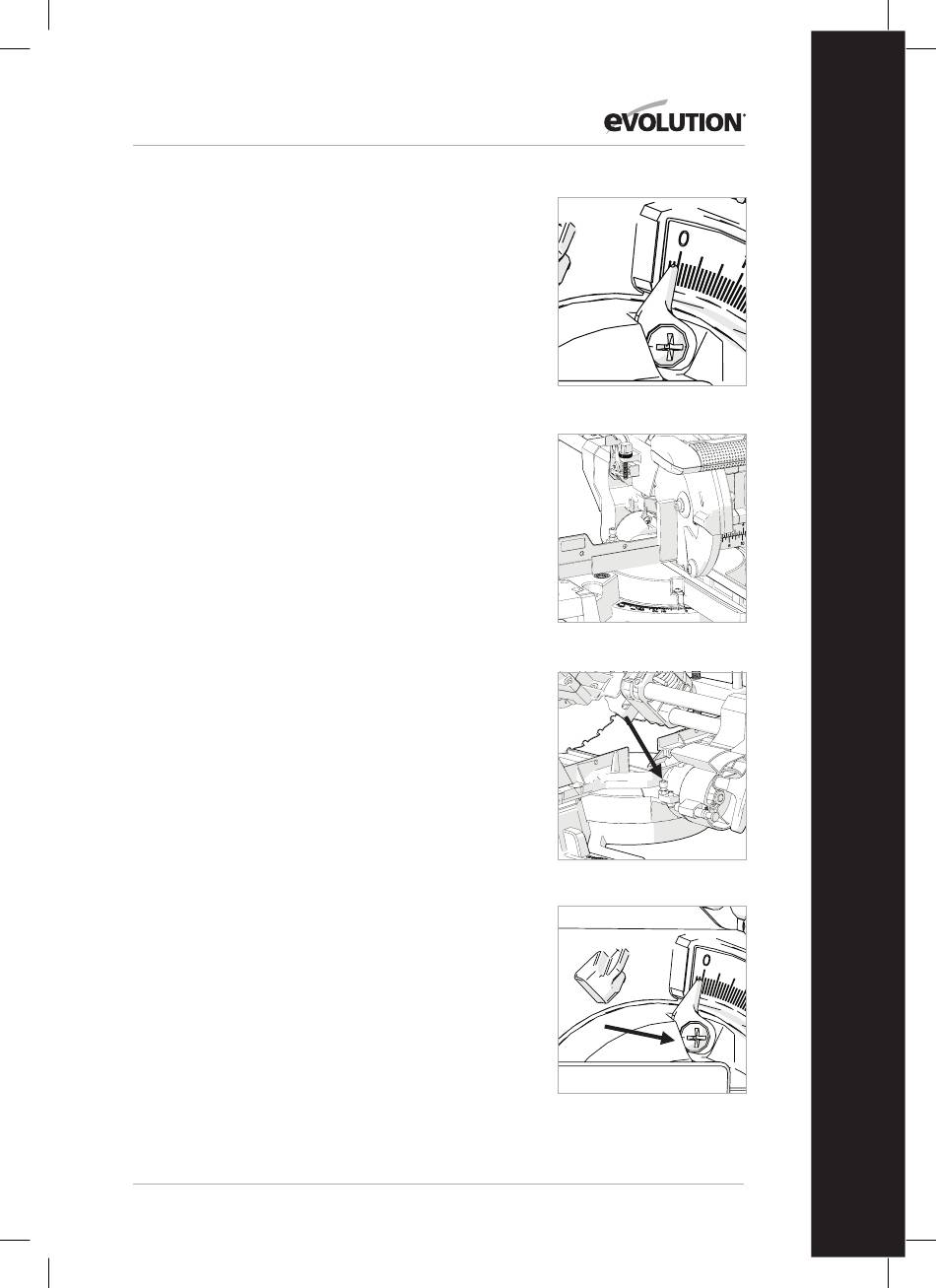

AFSCHUININGSHOEKEN (0˚ EN 45˚) 0˚ afstelling
afschuiningsstop
Verzeker dat de zaagkop zich in de vergrendelde laagste
stand bevindt met de vergrendeingslpin helemaal in zijn
opening.
Verzeker dat de zaagkop naar boven is gericht tegen zijn
stop en dat de afschuiningwijzer 0° op de schaal aangeeft.
(Afb. 21)
Plaats het instelvierkant op de tafel met een kant tegen de
tafel en de andere kant tegen het zaagblad (vermijd de TCT-
tanden). (Afb. 22)
Als het blad niet op 90 graden (vierkant) staat met de
draaitafel, kan aanpassing nodig zijn.
• Maak de vergrendelingshendel voor schuin zagen los en
beweeg de zaagkop naar links.
• Maak de borgmoer op de afstelschroef voor de hoek schuin
zagen los. (Afb. 23)
• Gebruik een zeshoekige sleutel om de schroef naar binnen
of buiten te draaien om de hoek van het zaagblad aan te
passen.
• Plaats de zaagkop terug in de hoogste stand en controleer
de hoekuitlijning opnieuw met de instelhoek.
• Herhaal de bovenstaande stappen totdat een correcte
hoekuitlijning bereikt is.
• Draai de borgmoer van de schuinehoekafstelling stevig
aan.
Afstelling afschuiningwijzer 0°
Opmerking: De bediener moet overtuigd zijn dat het
zaagblad loodrecht op de tafel staat wanneer deze zich in de
hoogste stand tegen zijn stop bevindt.
• Indien de wijzer niet precies uitgelijnd is met de 0°
markering van de gradenboog, is afstelling noodzakelijk.
• Maak de schroef van de afschuiningwijzer los met gebruik
van een #2 kruiskopschroevendraaier. (Afb. 24)
• Stel de afschuiningwijzer zo in dat het exact op een lijn
staat met de 0° markering.
• Draai de schroef opnieuw aan.
45° schuine stop afstelling
• Maak de vergrendelingshendel voor schuin zagen los en
Afb. 21
Afb. 22
Afb. 23
Afb. 24
NL
