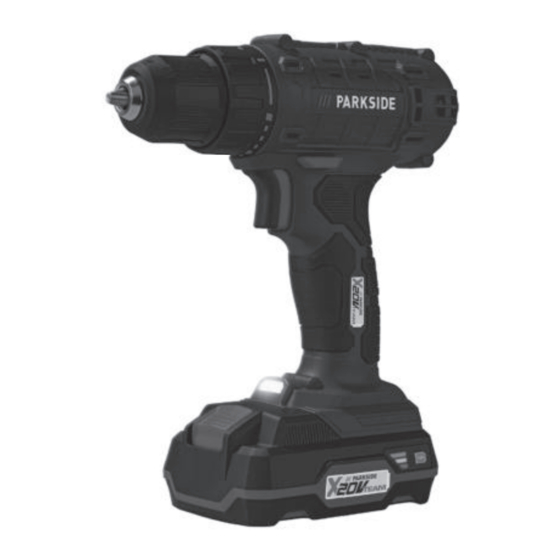

Parkside 471951 2407 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Akku Bohrschrauber
  5. 471951 2407
  6. Originalbetriebsanleitung
Parkside 471951 2407 Originalbetriebsanleitung

Parkside 471951 2407 Originalbetriebsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Diese Anleitung herunterladen
Akku-Bohrschrauber / Cordless Drill Driver /
Perceuse-visseuse sans fi l PBSA 20-Li A1
DE
AT
CH
Akku-Bohrschrauber
Originalbetriebsanleitung
FR
BE
Perceuse-visseuse sans fi l
Traduction des instructions d'origine
ES
Atornilladora taladradora recargable
Traducción del manual de instrucciones original
CZ
Aku vrtací šroubovák
Překlad originálního provozního návodu
HU
Akkus fúró-csavarozó
Az originál használati utasítás fordítása
DK
Batteridreven bore-/skruemaskine
Oversættelse af den originale driftsvejledning
IAN 471951_2407
GB
MT
Cordless Drill Driver
Translation of the original instructions
NL
BE
Accu-schroefboormachine
Vertaling van de originele gebruiksaanwijzing
IT
MT
Trapano avvitatore ricaricabile
Traduzione delle istruzioni d'uso originali
SK
Aku vŕtací skrutkovač
Preklad originálneho návodu na obsluhu
PL
Wiertarko-wkrętarka
Tłumaczenie oryginalnej instrukcji obsługi
PDF ONLINE
parkside-diy.com
DE
FR
BE
CZ
PL
SK

Werbung

loading

Verwandte Anleitungen für Parkside 471951 2407

Inhaltszusammenfassung für Parkside 471951 2407

  • Seite 1 PDF ONLINE parkside-diy.com Akku-Bohrschrauber / Cordless Drill Driver / Perceuse-visseuse sans fi l PBSA 20-Li A1 Akku-Bohrschrauber Cordless Drill Driver Originalbetriebsanleitung Translation of the original instructions Perceuse-visseuse sans fi l Accu-schroefboormachine Vertaling van de originele gebruiksaanwijzing Traduction des instructions d‘origine...
  • Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
  • Seite 3  ...
  • Seite 4 Inhaltsverzeichnis Importeur........17 Ersatzteile und Zubehör....18 Einleitung..........4 Original-EU- Bestimmungsgemäße Konformitätserklärung....18 Verwendung........4 Explosionszeichnung....169 Lieferumfang/Zubehör....5 Übersicht........5 Einleitung Funktionsbeschreibung....5 Technische Daten......5 Herzlichen Glückwunsch zum Kauf X 20 V TEAM......... 6 Ihres neuen Akku-Bohrschraubers Sicherheitshinweise......6 (nachfolgend Gerät oder Elektrowerk- zeug genannt). Bedeutung der Sicherheitshinweise.......6 Sie haben sich damit für ein hochwer- Bildzeichen und Symbole....7...
  • Seite 5 Jede andere Verwendung, die in die- 6 Handgriff (isolierte Grifffläche) ser Betriebsanleitung nicht ausdrück- 7 Akku-Halter lich zugelassen wird, kann eine ernst- 8 Taste (Ladezustandsanzeige) hafte Gefahr für den Benutzer darstel- len und zu Schäden am Gerät führen. 9 Ladezustandsanzeige Der Bediener oder Nutzer des Geräts 10 Akku ist für Unfälle oder Schäden an an-...
  • Seite 6 – Lagerung ......0 – 45 °C X 20 V TEAM Serie betrieben wer- den. Akkus der Serie X 20 V TEAM PARKSIDE Performance Smart dürfen nur mit Ladegeräten der Serie Akku Smart PAPS 204 A1/ X 20 V TEAM geladen werden. Smart PAPS 208 A1/ Smart PAPS 2012 A1 Wir empfehlen Ihnen, dieses Ge- rät ausschließlich mit folgenden – Frequenzband ..
  • Seite 7 Folge ist möglicherweise schwere weise und Anweisungen für die Zu- Körperverletzung oder Tod. kunft auf. Der in den Sicherheitshinweisen ver-  VORSICHT! Wenn Sie diesen Si- wendete Begriff „Elektrowerkzeug“ cherheitshinweis nicht befolgen, tritt bezieht sich auf netzbetriebene Elek- ein Unfall ein. Die Folge ist möglicher- trowerkzeuge (mit Netzleitung) oder weise leichte oder mittelschwere Kör- auf akkubetriebene Elektrowerkzeuge...
  • Seite 8 c) Halten Sie das Elektrowerkzeug b) Tragen Sie persönliche Schutz- von Regen oder Nässe fern. Das ausrüstung und immer eine Eindringen von Wasser in ein Elek- Schutzbrille. Das Tragen per- trowerkzeug erhöht das Risiko ei- sönlicher Schutzausrüstung, wie nes elektrischen Schlages. Staubmaske, rutschfeste Sicher- heitsschuhe, Schutzhelm oder Ge- d) Zweckentfremden Sie die An-...
  • Seite 9 g) Wenn Staubabsaug- und -auf- Elektrowerkzeug benutzen, die fangeinrichtungen montiert wer- mit diesem nicht vertraut sind den können, sind diese anzu- oder diese Anweisungen nicht schließen und richtig zu verwen- gelesen haben. Elektrowerkzeuge den. Verwendung einer Staub- sind gefährlich, wenn sie von un- absaugung kann Gefährdungen erfahrenen Personen benutzt wer- durch Staub verringern.
  • Seite 10 5. Verwendung und Behandlung über 130 °C können eine Explosi- des Akkuwerkzeugs on hervorrufen. a) Laden Sie die Akkus nur mit La- g) Befolgen Sie alle Anweisungen degeräten auf, die vom Herstel- zum Laden und laden Sie den ler empfohlen werden. Durch ein Akku oder das Akkuwerkzeug Ladegerät, das für eine bestimmte niemals außerhalb des in der...
  • Seite 11 Kontakt mit dem Werk- verursacht Sachbeschädigung. stück frei drehen kann, und zu Ver- • Verwenden Sie ausschließlich letzungen führen. Zubehör, welches von PARKSIDE • Üben Sie keinen übermäßigen empfohlen wurde. Ungeeigne- Druck und nur in Längsrichtung tes Zubehör kann zu elektrischem zum Bohrer aus.
  • Seite 12 zu konsultieren, bevor das Gerät be- • Ausschalten: Loslassen dient wird. Einsatzwerkzeug montieren und demontieren Vorbereitung Hinweise  WARNUNG! Verletzungsgefahr • Bohrfutter-Spannweite: 0,8–10 mm durch ungewollt anlaufendes Gerät. • Richtungsangaben von hinten ge- Setzen Sie den Akku erst dann in das sehen. Gerät ein, wenn das Gerät vollständig Einsatzwerkzeug montieren für den Einsatz vorbereitet ist.
  • Seite 13 2. Laden Sie den Akku (10) auf, wenn Der Akku verriegelt hörbar. nur noch die rote LED der Ladezu- Akku entnehmen standsanzeige (9) leuchtet. 1. Drücken und halten Sie die Ak- Akku aufladen ku-Entriegelung (11) am Akku (10). 2. Ziehen Sie den Akku aus dem Ak- Siehe auch Betriebsanleitung des La- ku-Halter (7).
  • Seite 14 • Tragen Sie das Gerät immer am während der Lagerung extreme Handgriff (6). Kälte oder Hitze, damit der Akku nicht an Leistung verliert. Reinigung, Wartung • Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwin- und Lagerung terung) aus dem Gerät (separate Bedienungsanleitung für Akku und  WARNUNG! Verletzungsgefahr Ladegerät beachten).
  • Seite 15 Entsorgungshinweise für Nicht betroffen sind den Altgeräten Akkus beigefügte Zubehörteile und Hilfsmit- tel ohne Elektrobestandteile. Der Akku darf am Ende der Zusätzliche Entsorgungshinweise Nutzungszeit nicht über den für Deutschland Haushaltsmüll entsorgt wer- den. Werfen Sie den Akku Das Gerät ist bei eingerichteten Sam- nicht ins Feuer (Explosions- melstellen, Wertstoffhöfen oder Ent- gefahr) oder ins Wasser.
  • Seite 16 Service-Center telefonisch Die Garantieleistung gilt für Material- oder nutzen Sie unser Kontakt- oder Fabrikationsfehler. Diese Garan- formular, das Sie auf parkside- tie erstreckt sich nicht auf Produkt- diy.com in der Kategorie Service teile, die normaler Abnutzung ausge- finden.
  • Seite 17 Kontaktformular auf parkside-diy.com IAN 471951_2407 PDF ONLINE Service Österreich Tel.:  0800 447750 parkside-diy.com Kontaktformular auf Auf parkside-diy.com können Sie parkside-diy.com diese und viele weitere Handbü- IAN 471951_2407 cher einsehen und herunterladen. Service Schweiz Mit diesem QR-Code gelangen Tel.:  0800 56 36 01 Sie direkt auf parkside-diy.com.
  • Seite 18 Ersatzteile und Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 17   Original-EU-Konformitätserklärung Produkt: Akku-Bohrschrauber Modell: PBSA 20-Li A1 Seriennummer: 000001–390000 Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Har- monisierungsrechtsvorschriften der Union: 2006/42/EG • ...
  • Seite 19 Table of Contents Importer........31 Spare parts and accessories..31 Introduction........19 Translation of the original EU Proper use........19 declaration of conformity....32 Scope of Exploded view......169 delivery/accessories....20 Overview........20 Introduction Description of functions....20 Technical data......20 Congratulations on purchasing your X 20 V TEAM....... 21 new cordless drill driver (hereafter re- Safety information......
  • Seite 20 terial damage to third parties or their 10 Battery property. The machine is intended to 11 Battery release be used by do-it-yourselfers. It was 12 LED work light not designed for heavy commercial use. The warranty is void in the case 13 Screw bit of commercial use.
  • Seite 21 PARKSIDE Performance Smart PAP 20 B3, Smart PAPS 204 A1, battery Smart PAPS 204 A1/ Smart PAPS 208 A1, Smart PAPS 208 A1/ Smart PAPS 2012 A1 Smart PAPS 2012 A1 We recommend charging these bat- – frequency band .. 2400–2483.5 MHz teries with the following chargers: PLG 20 A3, PLG 20 A4, PLG 20 C1, – transmitted power ....≤...
  • Seite 22 cur. The result of which is possible in the presence of flammable li- damage to property. quids, gases or dust. Power tools create sparks which may ignite the Pictograms and symbols dust or fumes. Symbols on the device c) Keep children and bystanders away while operating a power tool.
  • Seite 23 3. PERSONAL SAFETY these are connected and prop- erly used. Use of dust collection a) Stay alert, watch what you are can reduce dust-related hazards. doing and use common sense when operating a power tool. Do h) Do not let familiarity gained from not use a power tool while you frequent use of tools allow you are tired or under the influence...
  • Seite 24 dents are caused by poorly main- dentally occurs, flush with wa- tained power tools. ter. If liquid contacts eyes, ad- ditionally seek medical help. Li- f) Keep cutting tools sharp and quid ejected from the battery may clean. Properly maintained cutting cause irritation or burns.
  • Seite 25 • Only use accessories recom- • Always start drilling at low speed mended by PARKSIDE. Unsuit- and with the bit tip in contact able accessories may cause elec- with the workpiece. At higher tric shock or fire.
  • Seite 26 Preparation • Directional data viewed from be- hind.  WARNING! Risk of injury due to Removing the attachment tool unintentional start-up. Only insert 1. Open drill chuck: Turn the keyless the battery into the device once the chuck (2) ⭮ . device is fully prepared for use. 2.
  • Seite 27 • Do not expose the battery to dir- 2. Select a maximum torque or ect sunlight for long periods and drilling with the torque adjustment do not place it on a radiator (max. ring (3). 50°C). 3. Press and hold the On/off switch (4).
  • Seite 28 Service Centre. Only use original re- Waste electrical and electron- placement parts. ic equipment (WEEE) must not Cleaning be disposed of with domestic waste.  WARNING! Electric shock! Never spray down the device with water. The symbol of the crossed-out wheeled bin means that this product NOTICE! Risk of damage.
  • Seite 29 your local waste management pro- parts. Any damages and defects vider or our service centre. Dispose of already present at the time of pur- batteries in a discharged state. We re- chase must be reported immediately commend covering the contacts with after unpacking.
  • Seite 30 IAN 471951_2407 Service Malta Tel.:  800 65168 Contact form on parkside-diy.com IAN 471951_2407 PDF ONLINE parkside-diy.com You can view and download these and many other manuals on parkside- diy.com. This QR code will take you directly to parkside-diy.com. Select...
  • Seite 31 Importer Please note that the address below is not a service address. Contact the service centre named above first. Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim GERMANY www.grizzlytools.de Spare parts and accessories You can get spare parts and accessories from www.grizzlytools.shop. If you have any problems with your order, contact us via our online shop.
  • Seite 32 Translation of the original EU declaration of conformity Product: Cordless Drill Model: PBSA 20-Li A1 Serial number: 000001–390000 The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: 2006/42/EC •  2014/30/EU •  2011/65/EU & (EU) 2015/863 Product with battery Smart PAPS 204 A1/ Smart PAPS 208 A1/Smart PAPS 2012 A1: 2014/53/EU The object of the declaration described above is in conformity with Directive...
  • Seite 33 Sommaire Service-Center......49 Importateur........49 Introduction........33 Pièces de rechange et Utilisation conforme....33 accessoires........49 Matériel livré/Accessoires... 34 Traduction de la déclaration UE de Aperçu......... 34 conformité originale...... 50 Description fonctionnelle.....34 Vue éclatée........169 Caractéristiques techniques..34 Introduction X 20 V TEAM....... 35 Consignes de sécurité....35 Nous vous félicitons pour l'achat de Signification des consignes de votre nouvelle perceuse-visseuse...
  • Seite 34 Toute autre utilisation qui n'est pas 1 Orifice de mandrin expressément préconisée dans ce 2 Mandrin à serrage rapide mode d'emploi peut constituer un sé- 3 Anneau de réglage du couple rieux danger pour l'utilisateur et en- traîner des dommages à l'appareil. 4 Interrupteur Marche/Arrêt L’opérateur ou l’utilisateur de 5 Commutateur du sens de rotation...
  • Seite 35 – Fonctionnement ....−20 – 50 °C X 20 V TEAM. Les batteries de la – Stockage ......0 – 45 °C gamme X 20 V TEAM doivent être Batterie PARKSIDE Performance chargées uniquement avec des Smart Smart PAPS 204 A1/ chargeurs appartenant à la gamme Smart PAPS 208 A1/ X 20 V TEAM.
  • Seite 36 de la gamme X 20 V TEAM. Vous Pictogrammes dans la notice trouverez une description détaillée d'utilisation du processus de charge et de plus Attention ! amples informations dans ce mode d’emploi séparé. Avertissements de sécurité Signification des consignes généraux pour l’outil de sécurité électrique  DANGER ! Si vous ne suivez pas  AVERTISSEMENT ! Lire tous les...
  • Seite 37 2. SECURITE ELECTRIQUE duel (RCD). L’usage d’un RCD ré- duit le risque de choc électrique. a) Il faut que les fiches de l’outil électrique soient adaptées 3. SECURITE DES PERSONNES au socle. Ne jamais modi- a) Rester vigilant, regarder ce fier la fiche de quelque façon que vous êtes en train de faire que ce soit.
  • Seite 38 un meilleur contrôle de l’outil élec- vible, avant tout réglage, chan- trique dans des situations inatten- gement d’accessoires ou avant dues. de ranger l’outil électrique. De telles mesures de sécurité préven- f) S’habiller de manière adaptée. tives réduisent le risque de dé- Ne pas porter de vêtements marrage accidentel de l’outil élec- amples ou de bijoux.Garder les...
  • Seite 39 h) Il faut que les poignées et les ries peut causer des irritations ou surfaces de préhension res- des brûlures. tent sèches, propres et dépour- e) Ne pas utiliser un bloc de batte- vues d’huiles et de graisses. Des ries ou un outil fonctionnant sur poignées et des surfaces de pré- batteries qui a été...
  • Seite 40 • Utiliser uniquement les ac- provoquer leur casse ou une perte cessoires recommandés par de contrôle, et donc des blessures. PARKSIDE. Des accessoires in- adaptés peuvent provoquer un choc électrique ou un incendie.
  • Seite 41 Risques résiduels • Commutateur du sens de rota- tion (5) Même si cet appareil est utilisé d'une REMARQUE ! Actionnez le com- manière conforme, il reste toujours mutateur du sens de rotation uni- des risques résiduels. Les risques sui- quement lorsque l’appareil est ar- vants peuvent exister dans le cadre rêté ! de la construction et l'exécution de...
  • Seite 42 Monter l’outil à insérer • La batterie ne doit pas être expo- sée pendant une longue durée à 1. Ouvrir le mandrin : Tournez le un ensoleillement important ni être mandrin à serrage rapide (2) ⭮ . posée sur des radiateurs (max. 2.
  • Seite 43 Nettoyage, entretien Mise en marche et arrêt et stockage Mise en marche 1. Sélectionnez le sens de rotation  AVERTISSEMENT ! Risque de avec le commutateur du sens de rotation (5). blessures lié au démarrage involon- taire de l'appareil. Protégez-vous lors 2. Sélectionnez un couple maximal des travaux de maintenance et de ou perçage avec l’anneau de ré- nettoyage.
  • Seite 44 Évitez une chaleur ou un froid Ne sont pas concernés les acces- extrême pendant le stockage afin soires qui accompagnent les appa- que la batterie ne perde pas en reils usagés et les moyens auxiliaires performance. sans composants électriques. • Retirez la batterie de l'appareil Instructions pour le avant un stockage prolongé (p.
  • Seite 45 Service ment être signalés après le déballage. A l’expiration du délai de garantie les Garantie (Belgique) réparations occasionnelles sont à la charge de l’acheteur. Chère cliente, cher client, Volume de la garantie ce produit bénéficie d’une garantie de L’appareil a été fabriqué avec soin, 3 ans, valable à...
  • Seite 46 à sa charge par le contrat ou a de contact, que vous trouverez été réalisée sous sa responsabilité. sur parkside-diy.com dans la caté- Article L217-5 du Code de la gorie Service. consommation – Le bien est •...
  • Seite 47 à tout usage spécial recherché par pose que l’appareil défectueux et le l’acheteur, porté à la connaissance justificatif d’achat (ticket de caisse) du vendeur et que ce dernier a ac- nous soient présentés durant cette cepté. délai de trois ans et que la nature du manque et la manière dont celui-ci Article L217-16 du Code de la est apparu soient explicités par écrit...
  • Seite 48 La garantie est nulle en de contact, que vous trouverez cas de mauvaise utilisation et de ma- sur parkside-diy.com dans la caté- nipulation inappropriée, d'usage de gorie Service. la force et d'interventions qui n'ont •...
  • Seite 49 • Nous recyclons gratuitement vos appareils défectueux que vous PDF ONLINE nous renvoyez. parkside-diy.com Service-Center Sur le site  parkside-diy.com, vous Service France pouvez consulter et télécharger Tel.:  0800 907612 ce manuel et bien d'autres. Ce Formulaire de contact à QR code vous permet d'accéder parkside-diy.com...
  • Seite 50 Traduction de la déclaration UE de conformité originale Produit: Perceuse-visseuse sans fil Modèle: PBSA 20-Li A1 Número de serie: 000001–390000 L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union applicable: 2006/42/EC •  2014/30/EU •  2011/65/EU & (EU) 2015/863 Produit avec batterie Smart PAPS 204 A1/ Smart PAPS 208 A1/Smart PAPS 2012 A1: 2014/53/EU L’objet de la déclaration décrit ci-dessus est conforme à...
  • Seite 51 Inhoudsopgave Reserveonderdelen en toebehoren........64 Inleiding.......... 51 Vertaling van de originele Reglementair gebruik....51 EU-conformiteits­verklaring ..65 Inhoud van het Explosietekening......169 pakket/accessoires..... 52 Inleiding Overzicht........52 Functiebeschrijving..... 52 Technische gegevens....52 Hartelijk gefeliciteerd met de aan- koop van uw nieuwe draadloze boor- X 20 V TEAM.......
  • Seite 52 raat en kan een ernstig risico voor 6 Handgreep (geïsoleerd greepvlak) de gebruiker inhouden. De bediener 7 Accuhouder of gebruiker van het apparaat is ver- 8 Toets (Laadstatusindicator) antwoordelijk voor letsel- of materië- le schade aan derde partijen of hun 9 Laadstatusindicator eigendom.
  • Seite 53 – Opslag ......0 – 45 °C met originele laders van de reeks X 20 V TEAM worden geladen. PARKSIDE Performance Smart accu Smart PAPS 204 A1/ We bevelen u aan dit ap- Smart PAPS 208 A1/ paraat uitsluitend met vol- Smart PAPS 2012 A1 gende accu’s: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, – ...
  • Seite 54 is eventueel ernstig lichamelijk letsel De term „elektrisch gereedschap” in of de dood. de waarschuwingen verwijst naar uw op netstroom aangedreven elektri-  VOORZICHTIG! Als u deze veilig- sche gereedschap (met netsnoer) of heidsaanwijzing niet volgt, gebeurt er uw accu-aangedreven elektrische ge- een ongeval.
  • Seite 55 ter in een elektrisch gereedschap als stofmaskers, antislipschoenen, verhoogt het risico op elektrische veiligheidshelmen of oorbescher- schok. mers reduceert het risico op let- sels. d) Gebruik het netsnoer niet voor oneigenlijke doelen. Gebruik het c) Voorkom onbedoelde inschake- netsnoer niet om het elektrische ling.
  • Seite 56 nooit uw waakzaamheid zakken e) Onderhoud elektrische gereed- en negeer nooit de veiligheids- schappen en de toebehoren er- principes van het gereedschap. van. Controleer ze op verkeer- Eén onachtzame beweging kan in de uitgelijnde of vastklemmen- een fractie van een seconde leiden de bewegende delen, kapotte tot ernstig letsel.
  • Seite 57 b) Gebruik elektrische gereed- tot schade aan de accu en hoger schappen alleen met de speci- brandrisico. fiek vermelde accupacks. Het 6. REPARATIES gebruik van andere accupacks kan a) Laat uw elektrische gereed- leiden tot risico op letsel en brand. schap alleen repareren door een c) Berg een ongebruikt accupack erkend technicus met behulp...
  • Seite 58 • Gebruik enkel toebehoren dat • Oefen alleen druk uit in direc- door PARKSIDE aanbevolen is. te lijn met de bit en oefen geen Ongeschikte toebehoren kunnen overmatige druk uit. Bits kunnen leiden tot elektrische schok of verbuigen waardoor ze breken of brand.
  • Seite 59 Voorbereiding Inzetgereedschap monteren en demonteren  WAARSCHUWING! Gevaar voor Instructies letsel door onbedoeld aanlopen van • Boorhouder-spanbreedte: het apparaat. Plaats de accu pas in 0,8–10 mm het apparaat wanneer het volledig ge- • Richtingen van achteren gezien. bruiksklaar is. Inzetgereedschap monteren Bedieningselementen 1.
  • Seite 60 Accu opladen 2. Trek de accu uit de accu-houder (7). Zie ook de gebruiksaanwijzing van de In- en uitschakelen oplader. Opmerking Inschakelen • Laat een opgewarmde accu eerst 1. Kies met de draairichtingsschake- afkoelen voordat u hem oplaadt. laar (5) een draairichting. •...
  • Seite 61 Reiniging, onderhoud van de werking van de accu te voorkomen. en opslag • Neem de accu uit het apparaat als u het apparaat gedurende langere  WAARSCHUWING! Gevaar voor tijd (bijv. tijdens de winter) niet zult letsel door onbedoeld aanlopen van gebruiken (neem de afzonderlijke het apparaat.
  • Seite 62 voegd en hulpmiddelen zonder elek- voor u repareren of vervangen. Deze trische bestanddelen. garantieservice vereist dat het defecte product en het aankoopbewijs (kas- Afvoerinstructies voor sabon) binnen de periode van drie accu’s jaar worden overlegd en een schrif- telijk kort wordt beschreven wat het Werp de accu niet bij het huis- vuil, in het vuur (ontploffings- defect us en wanneer het zich heeft...
  • Seite 63 Reparatie-service u kunt vinden op parkside-diy.com in de categorie Service contact op Neem contact op met het servicecen- met het hieronder genoemde servi- trum voor reparaties die niet door cecentrum.
  • Seite 64 Importeur Service Nederland Opgelet: het onderstaande adres is Tel.:  08000 229556 geen serviceadres. Neem eerst con- Contactformulier op tact op met het bovenvermelde servi- parkside-diy.com ce-center. IAN 471951_2407 Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 Service België 63762 Großostheim Tel.: ...
  • Seite 65 Vertaling van de originele EU-conformiteits- verklaring Product: Accu-schroefboormachine Model: PBSA 20-Li A1 Serienummer: 000001–390000 Het hierboven beschreven voorwerp is in overeenstemming met de desbetref- fende harmonisatiewetgeving van de Unie: 2006/42/EC •  2014/30/EU •  2011/65/EU & (EU) 2015/863 Product met batterij Smart PAPS 204 A1/ Smart PAPS 208 A1/Smart PAPS 2012 A1: 2014/53/EU Het hierboven beschreven voorwerp is conform Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het...
