Arjo Classic Line 2 Bedienungsanleitung Seite 12

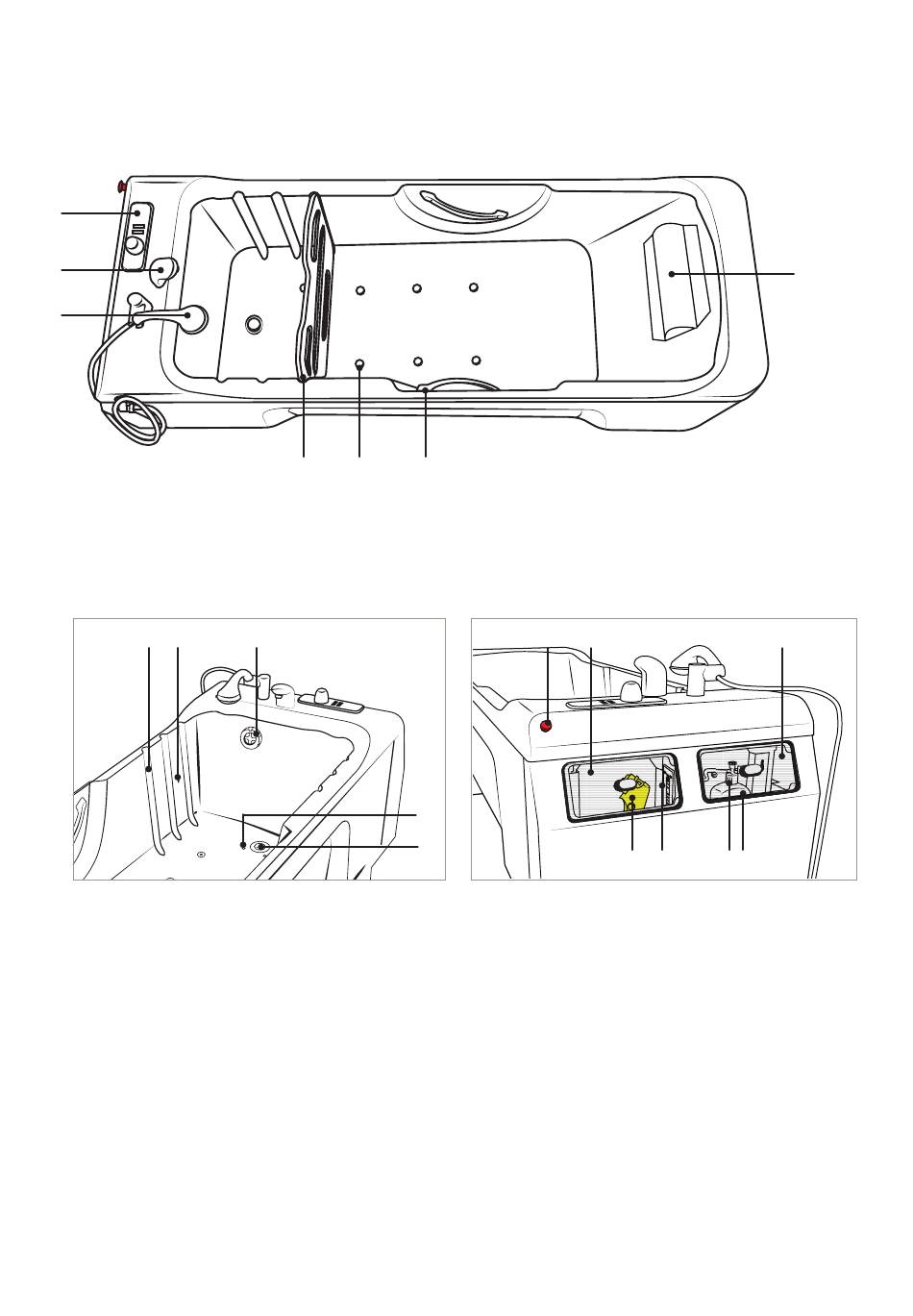

Teilebezeichnung
Badewanne
1
2
3
1. Bedienfeld
2. wanneneinlauf
3. Duschgriff mit Halter
4. Fußstütze
8 9
8. Fußstützenausbuchtungen
9. Sensor für Einfüllautomatik
10. Abflussstopfen-Drehknopf
(mit Überlauföffnung)
11. wassertemperatursensor
12. Abflussstopfen
12 TEILEBEZEICHNUNG
4 5 6
10
11
12
5. Düsen für Luftperlbad (Air Spa) (optional)
6. Griffe
7. Kopfkissen
13 14
16 17
13. Not-Aus-Schalter
Integrierte Desinfektionseinheit
(Sonderausstattung)
14. Abdeckung A
15. Abdeckung B mit Schloss (2 Schlüssel inkl.)
(Die Abdeckungen sind nur bei
der Desinfektionseinheit enthalten.)
16. Desinfektionssprühgriff
17. Flussmesser
18. Behältersaugverschluss
19. Desinfektionsmittelbehälter
7
15
18 19
