Zusammenbau

ACHTUNG •
!
GEFAHR
EIN UNSACHGEMÄSSER
ZUSAMMENBAU DIESER
GARTENFRÄSE KANN SCHWERE
VERLETZUNGEN VERURSACHEN.
ALLE ANLEITUNGEN SORGFÄLTIG
BEFOLGEN.
BEI JEGLICHEN FRAGEN WENDEN SIE
SICH AN IHREN MANTIS-
KUNDENDIENST.
Ihre MANTIS-Gartenfräse ist beim
Versand bereits teilweise zusammengebaut.
Sie müssen nur die Haltestangen, den
Tragegriff und die Hackelemente einbauen.
Das dauert nur wenige Minuten, wenn Sie
die Anleitung beachten.

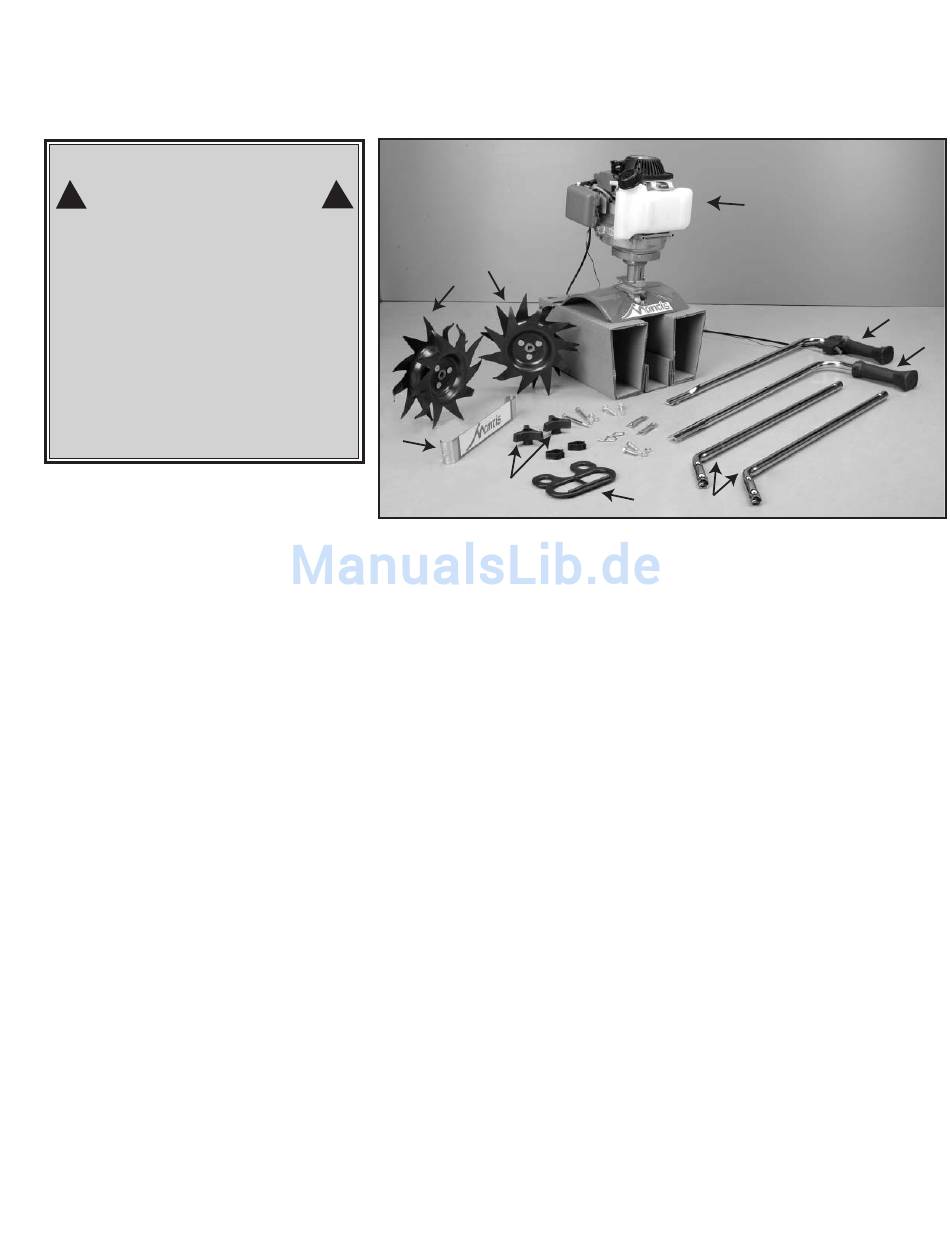

Nehmen Sie zuerst alle Teile aus dem
Karton heraus. Entfernen Sie aber nicht den
Karton um den unteren Teil der Gartenfräse.
Die Liste rechts enthält die Teile, die im
Lieferumfang der Gartenfräse inbegriffen
sind. Vergewissern Sie sich, dass Sie über
diese Teile verfügen.
Der Kleinteilebeutel befindet sich in der
Plastiktasche, die auch das
Bedienerhandbuch und die DVD enthält.
Sie benötigen für den Zusammenbau der
MANTIS-Gartenfräse zwei 11 mm-
Schraubenschlüssel. Wir schlagen vor, alle
Muttern und Schrauben zunächst nur
"handfest" anzuziehen – also um eine halbe
bis eine ganze Umdrehung – bis Sie mit
dem Zusammenbau fertig sind. Die
Muttern sind selbstsichernd und müssen
mit einem Schraubenschlüssel angezogen
werden.
6
!
39
40
8
53
Anzahl Beschreibung
1 Obere Griffbaugruppe
1 Obere Griffbaugruppe, Gashebelseite
2 Untere Griffstangen
1 Hackelemente (Paar)
1 Motorbaugruppe (mit Schutzabdeckung
und Schneckengetriebe)
1 Griffverstrebung
1 Kunststoff-Tragegriff
1 Kleinteilebeutel mit folgendem Inhalt:
2 Kopfschrauben
4 Sicherungsmuttern
2 Schrauben (7,62 cm)
2 Hackelement-Befestigungsklammern
2 Griffklemme
1 Kabelklemme
2 Schrauben
2 Knöpfe
*Diese Nummern entsprechen den Nummern auf der
Teilezeichnung auf S. 17.
20,21,55
42
6
1
2
*Kenn-Nr.
2
1
6
39,40
20,21,55
8
42
47
48
49
41
51
13
52
53
