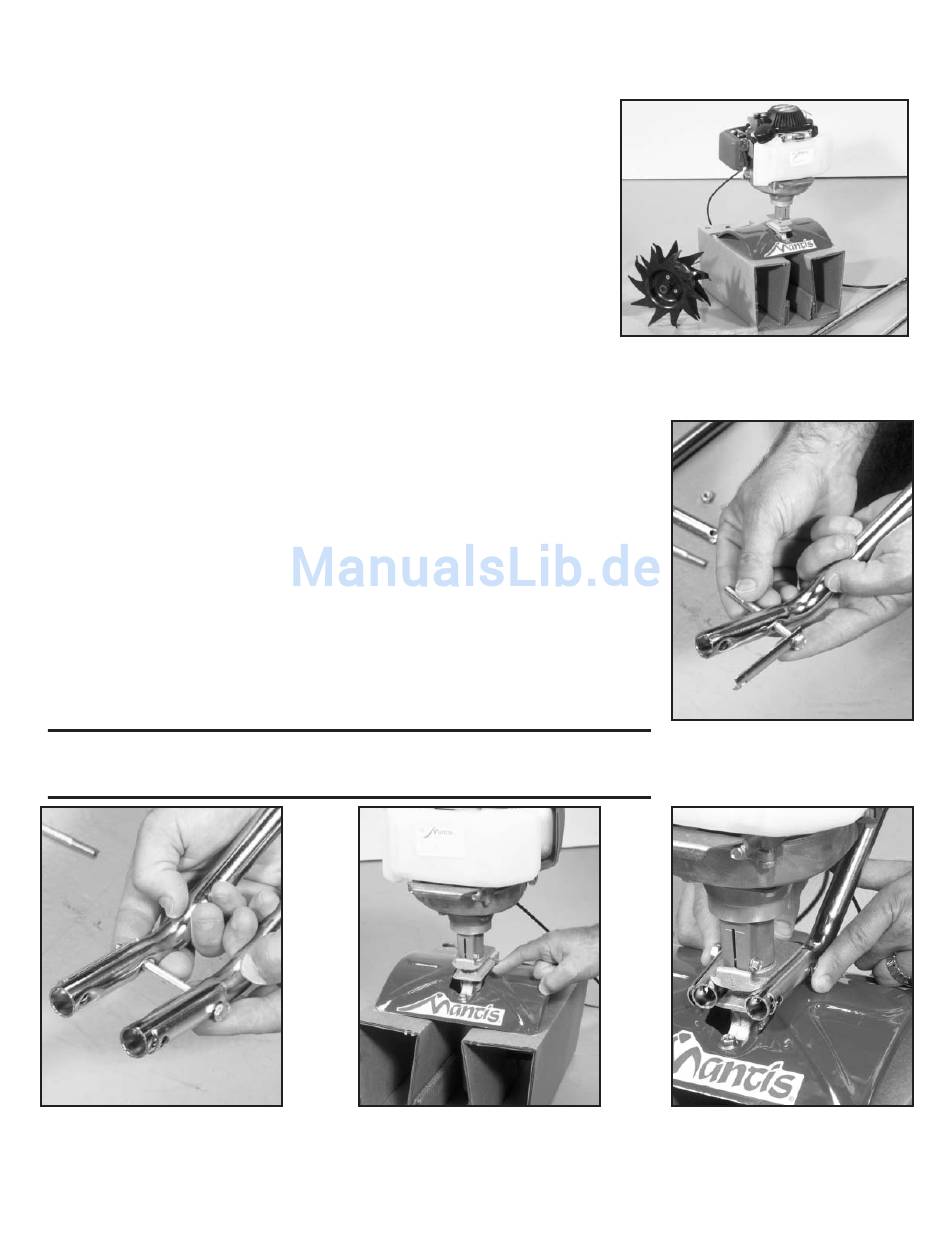

Zusammenbau
ZUSAMMENBAU DER
UNTEREN
GRIFFSTANGEN
Für die Identifizierung der
Teilenummern siehe S. 6 und 18.
1. Verwenden Sie die schützende
Kartonhülle zum stabilen Aufstellen der
Gartenfräse. Richten Sie die
Motorbaugruppe (Nr. 21) auf. (Bild 1)
2. Legen Sie die Griffkomponenten
so aus, dass sie leicht erreichbar sind.
Sie benötigen eine Griffklemme (Nr.
51) und eine untere Griffstange (Nr. 6).
Beachten Sie, dass die unteren
Griffstangen an einem Ende einen
kurzen Schenkel haben.
3. Legen Sie die Griffklemme außen
am kurzen Schenkel an. Bringen Sie die
Löcher in der Klemme und am
Schenkel zur Deckung.
4. Nehmen Sie eine der beiden 7,62
cm langen Schrauben (Nr. 49) zur Hand
und schieben Sie sie durch das erste
Lochpaar – in der Nähe der Krümmung
der unteren Griffstange. (Bild 2 u. 3)
5. Schieben Sie dann die andere
untere Griffstange auf die 7,62 cm lange
HINWEIS:
DIE GEGENMUTTERN SIND DURCH EINE PRÄGUNG
GEKENNZEICHNET. BEI EINEM HANDFESTEN ANZIEHEN WERDEN DIE
MUTTERN UM CA. 1/2 BIS 1 1/2 DREHUNGEN FESTGEZOGEN.
Bild 3
(Fortsetzung)
Schraube auf. Befestigen Sie die
andere Klemme am kurzen
Schenkel der anderen Griffstange.
Bringen Sie eine Mutter an und
ziehen Sie diese handfest an. (Bild
3)
6. Für den nächsten Schritt
benötigen Sie das
Schneckengetriebegehäuse Dieses
beginnt direkt über der roten
Schutzabdeckung der Gartenfräse
und geht durch diese hindurch. Auf
beiden Seiten des oberen
Gehäuseabschlusses befindet sich ein
ausgesparter Bereich. (Bild 4)
7. Schieben Sie die beiden eben
zusammengebauten unteren
Griffstangen in die beiden ausgesparten
Kanäle (Bild 5).
Sie müssen die Stangen von der
Rückseite der Fräse her so einsetzen,
dass die Schraube an der
Gehäuserückseite entlang verläuft.
8. Schieben Sie die zweite 7,62 cm
lange Schraube durch die zweite
Lochgruppe in den kurzen Schenkeln.
Bringen Sie eine Mutter an und ziehen
Sie diese handfest an.
Bild 4 Bild 5
Bild 1
Bild 2
7
