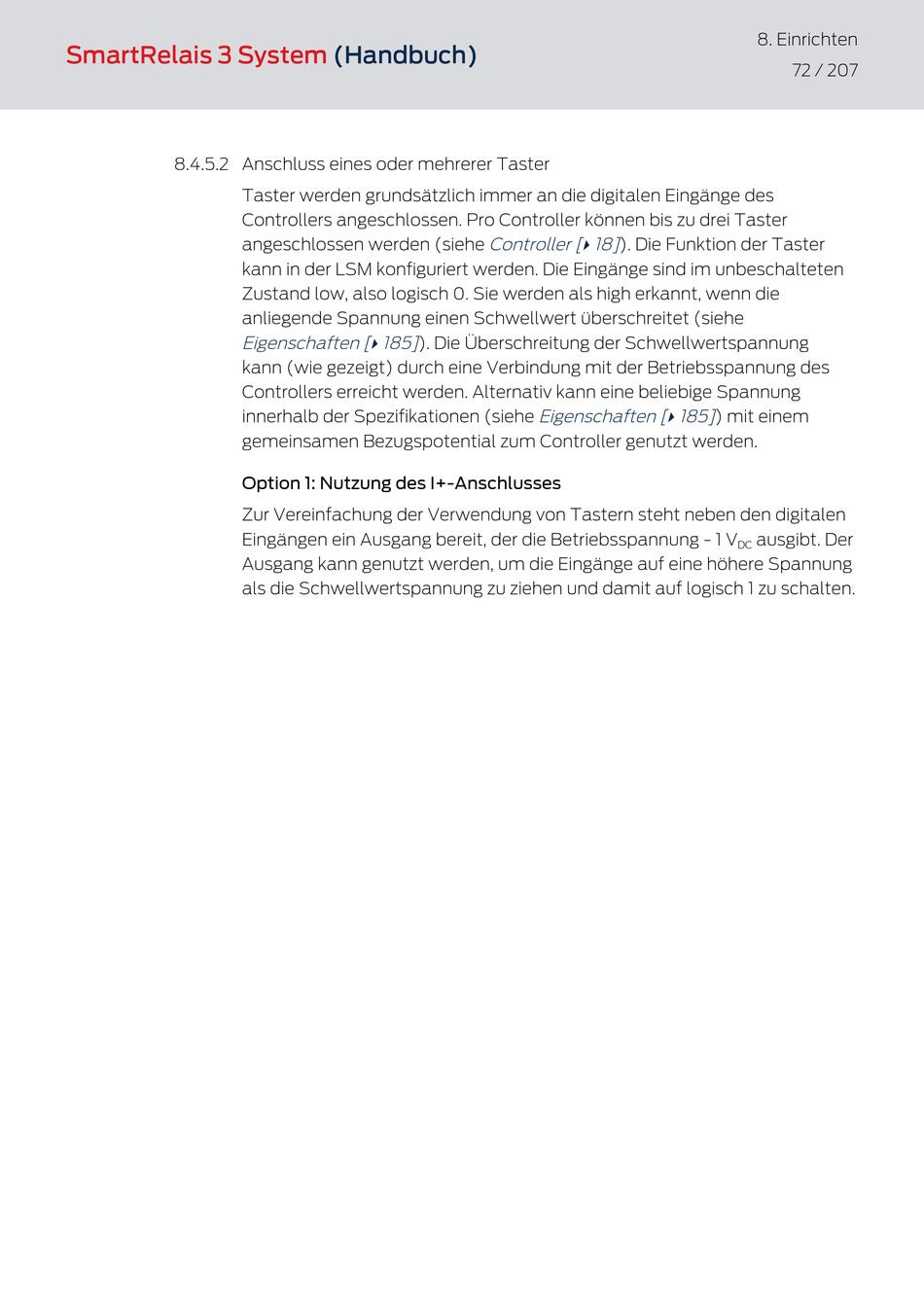

Simons Voss Technologies SmartRelais 3 System Handbuch Seite 72

8. Einrichten
SmartRelais 3 System (Handbuch)
72 / 207
8.4.5.2 Anschluss eines oder mehrerer Taster
Taster werden grundsätzlich immer an die digitalen Eingänge des
Controllers angeschlossen. Pro Controller können bis zu drei Taster
angeschlossen werden (siehe Controller [ 18] ). Die Funktion der Taster
}
kann in der LSM konfiguriert werden. Die Eingänge sind im unbeschalteten
Zustand low, also logisch 0. Sie werden als high erkannt, wenn die
anliegende Spannung einen Schwellwert überschreitet (siehe
Eigenschaften [ 185]
). Die Überschreitung der Schwellwertspannung
}
kann (wie gezeigt) durch eine Verbindung mit der Betriebsspannung des
Controllers erreicht werden. Alternativ kann eine beliebige Spannung
innerhalb der Spezifikationen (siehe Eigenschaften [ 185] ) mit einem
}
gemeinsamen Bezugspotential zum Controller genutzt werden.
Option 1: Nutzung des I+-Anschlusses
Zur Vereinfachung der Verwendung von Tastern steht neben den digitalen
Eingängen ein Ausgang bereit, der die Betriebsspannung - 1 V ausgibt. Der
DC
Ausgang kann genutzt werden, um die Eingänge auf eine höhere Spannung
als die Schwellwertspannung zu ziehen und damit auf logisch 1 zu schalten.
