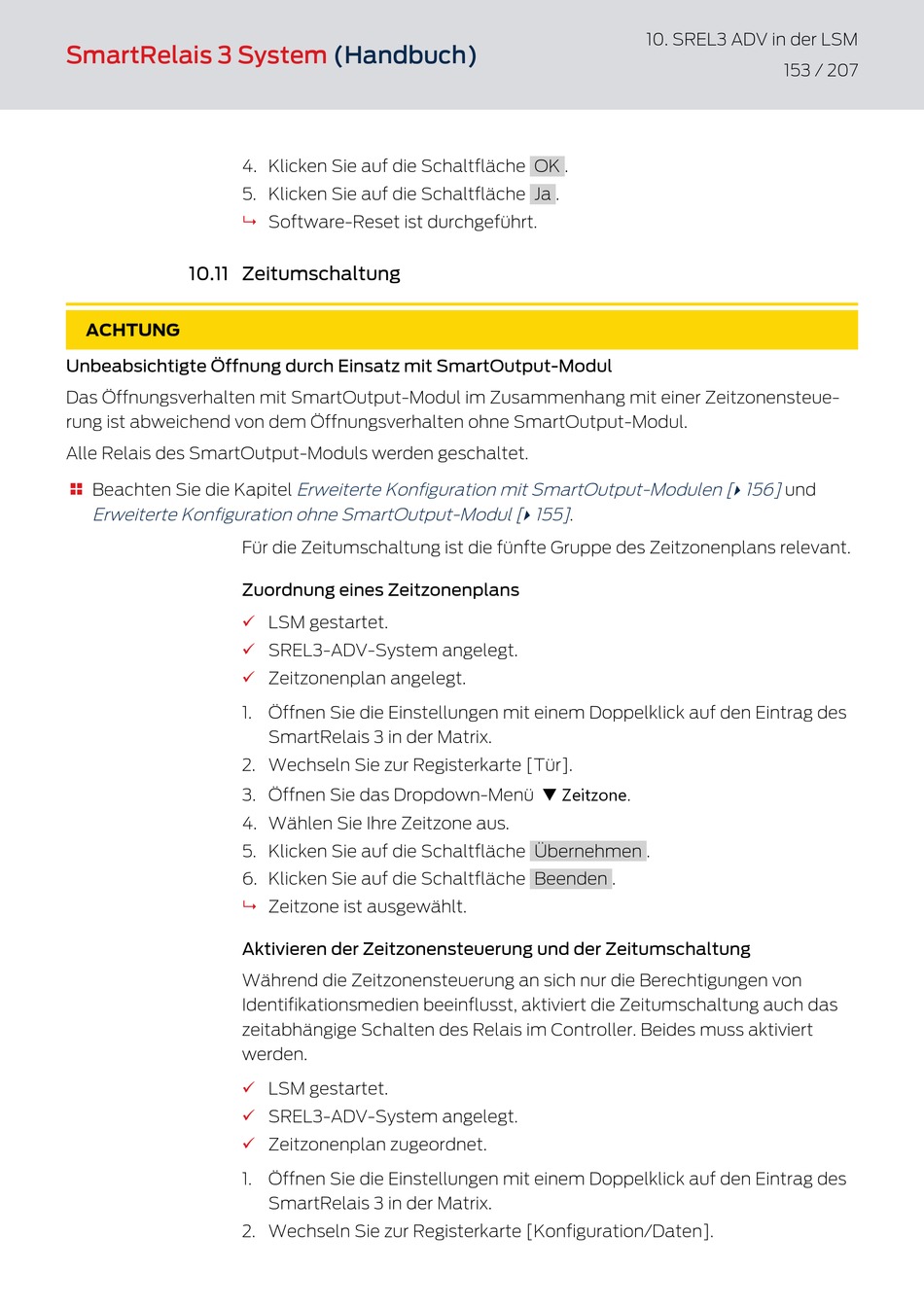

Simons Voss Technologies SmartRelais 3 System Handbuch Seite 153

SmartRelais 3 System
10.11 Zeitumschaltung
ACHTUNG
Unbeabsichtigte Öffnung durch Einsatz mit SmartOutput-Modul
Das Öffnungsverhalten mit SmartOutput-Modul im Zusammenhang mit einer Zeitzonensteue-
rung ist abweichend von dem Öffnungsverhalten ohne SmartOutput-Modul.
Alle Relais des SmartOutput-Moduls werden geschaltet.
Beachten Sie die Kapitel

Erweiterte Konfiguration ohne SmartOutput-Modul [
(Handbuch)
4. Klicken Sie auf die Schaltfläche OK .
5. Klicken Sie auf die Schaltfläche Ja .
Software-Reset ist durchgeführt.
9
Erweiterte Konfiguration mit SmartOutput-Modulen [
Für die Zeitumschaltung ist die fünfte Gruppe des Zeitzonenplans relevant.
Zuordnung eines Zeitzonenplans
LSM gestartet.
ü
ü SREL3-ADV-System angelegt.
ü Zeitzonenplan angelegt.
1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des
SmartRelais 3 in der Matrix.
2. Wechseln Sie zur Registerkarte [Tür].
3. Öffnen Sie das Dropdown-Menü ▼ Zeitzone.
4. Wählen Sie Ihre Zeitzone aus.
5. Klicken Sie auf die Schaltfläche Übernehmen .
6. Klicken Sie auf die Schaltfläche Beenden .
9 Zeitzone ist ausgewählt.
Aktivieren der Zeitzonensteuerung und der Zeitumschaltung
Während die Zeitzonensteuerung an sich nur die Berechtigungen von
Identifikationsmedien beeinflusst, aktiviert die Zeitumschaltung auch das
zeitabhängige Schalten des Relais im Controller. Beides muss aktiviert
werden.
ü LSM gestartet.
SREL3-ADV-System angelegt.
ü
ü Zeitzonenplan zugeordnet.
1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des
SmartRelais 3 in der Matrix.
2. Wechseln Sie zur Registerkarte [Konfiguration/Daten].
10. SREL3 ADV in der LSM
155] .
}
153 / 207
156]
und
}
