SmartRelais 3 System (Handbuch)

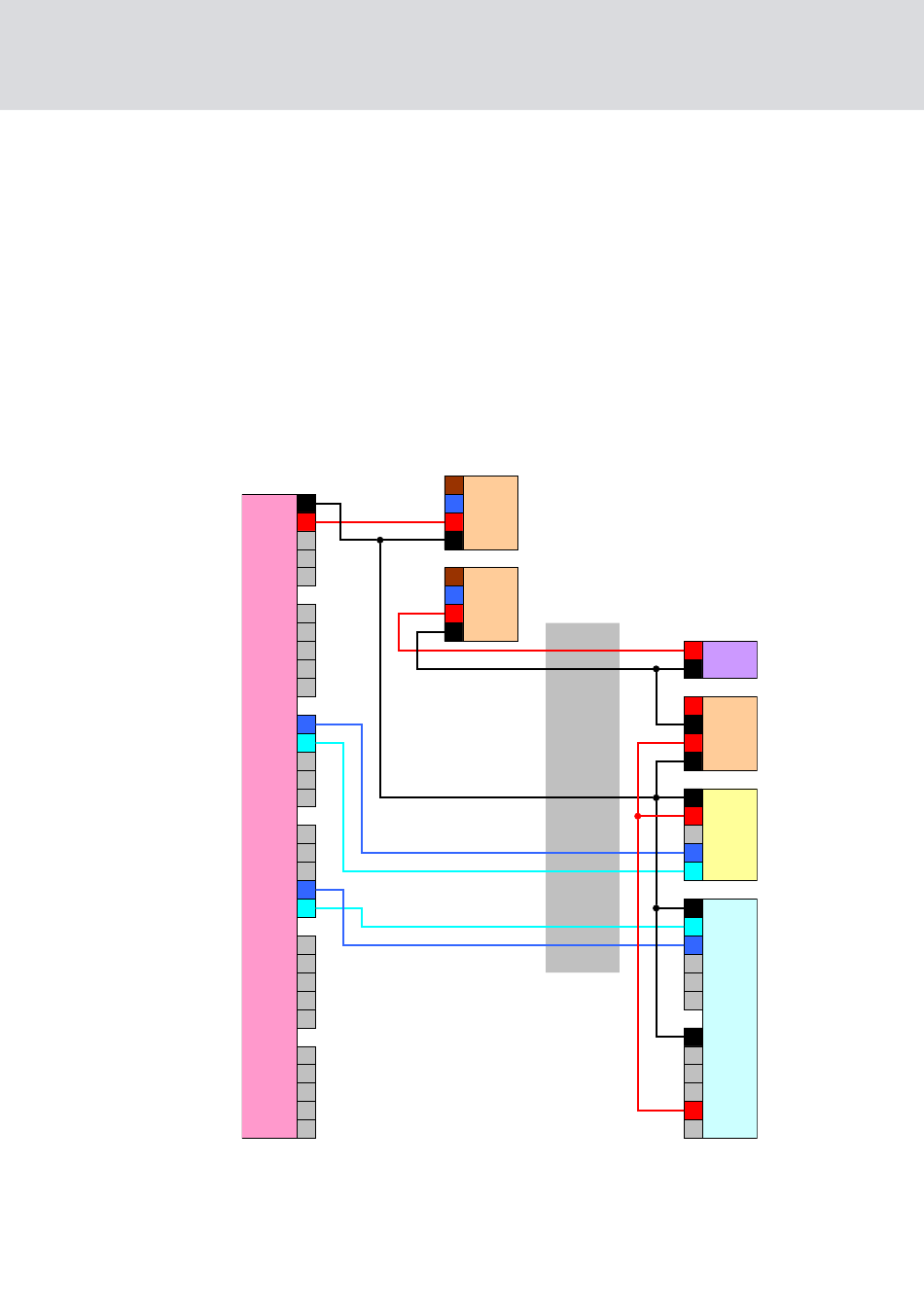

Gemeinsame Masse mit SREL3-Komponenten
Diese Verkabelung basiert darauf, dass die Kabine bereits mit einer
Stromversorgungsleitung an die Außenwelt angebunden ist. In der Kabine
wird die Spannung mit einem Spannungswandler umgewandelt und dem
Leser und SmartOutput-Modulen zur Verfügung gestellt. Im Gegensatz zur
Variante mit gemeinsamer Masseleitung (siehe
Stromversorgung [ 99]
}
Stromversorgung verwendet, sondern eine separate Leitung als
gemeinsames Bezugspotential zwischen Controller, Leser und
SmartOutput-Modulen verwendet. Je nach Ausführung des
Spannungswandlers kann das SREL3-ADV-System so von der
Aufzugselektronik entkoppelt werden.
-
+
