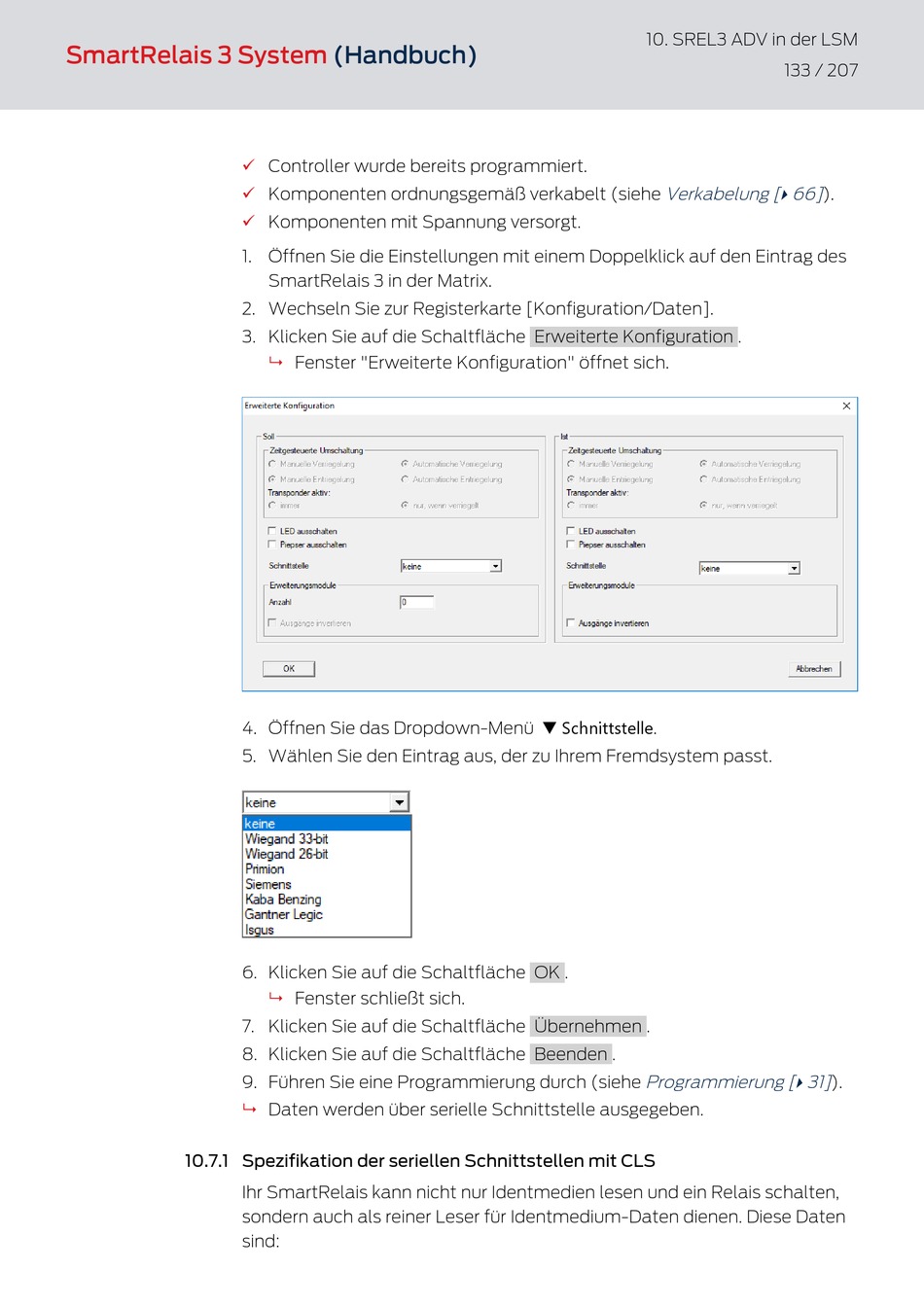

Simons Voss Technologies SmartRelais 3 System Handbuch Seite 133

SmartRelais 3 System
10.7.1 Spezifikation der seriellen Schnittstellen mit CLS
(Handbuch)
ü Controller wurde bereits programmiert.
Komponenten ordnungsgemäß verkabelt (siehe
ü
Komponenten mit Spannung versorgt.
ü
1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des
SmartRelais 3 in der Matrix.
2. Wechseln Sie zur Registerkarte [Konfiguration/Daten].
3. Klicken Sie auf die Schaltfläche Erweiterte Konfiguration .
9 Fenster "Erweiterte Konfiguration" öffnet sich.
4. Öffnen Sie das Dropdown-Menü ▼ Schnittstelle.
5. Wählen Sie den Eintrag aus, der zu Ihrem Fremdsystem passt.
6. Klicken Sie auf die Schaltfläche OK .
9 Fenster schließt sich.
7. Klicken Sie auf die Schaltfläche Übernehmen .
8. Klicken Sie auf die Schaltfläche Beenden .
9. Führen Sie eine Programmierung durch (siehe
Daten werden über serielle Schnittstelle ausgegeben.
9
Ihr SmartRelais kann nicht nur Identmedien lesen und ein Relais schalten,
sondern auch als reiner Leser für Identmedium-Daten dienen. Diese Daten
sind:
10. SREL3 ADV in der LSM
133 / 207
Verkabelung [ 66]
}
Programmierung [ 31]
}
).
).
