3. Stecker aufstecken.
3.

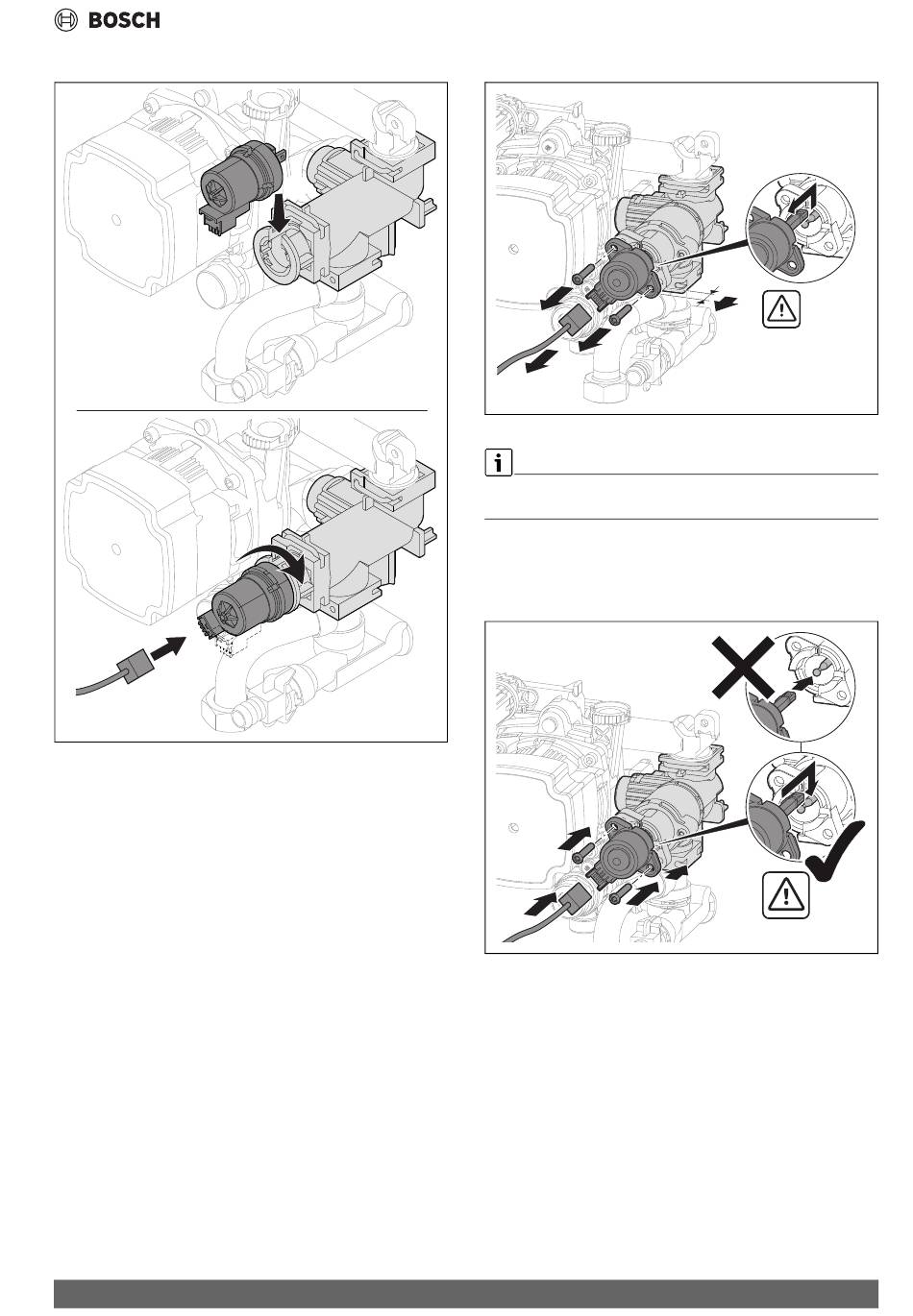

Bild 76 Motor am 3-Wege-Ventil einbauen (Variante ohne Schrauben)
Variante mit Schrauben
▶ Im Servicemenü > Diagnose > Funktionstests > Funktionstests
aktivieren > Ja > Wärmeerzeuger > 3-Wege-Ventil.
▶ Zum Wechseln ist die einzustellende Mittelstellung im Servicemenü
> Anlageneinstellungen > Gas-Brennwertgerät > Sonderfunktio-
nen > 3-Wege Ventil in Mittelstellung
1. Stecker abziehen.
2. Schrauben entfernen.
3. Leicht am Motor ziehen und ihn anheben.
Condens 7800i W – 6721830553 (2025/01)
1.
2.
0010027739-002
4. Motor herausnehmen.
2. 2.
2. 2.
1.
Bild 77 Motor am 3-Wege-Ventil ausbauen (Variante mit Schrauben)
Beim Einhängen des Motors nicht gegen den Kugelkopf drücken, da der
Kugelkopf sich schwer wieder herausziehen lässt.
1. Neuen Motor von oben auf dem Kugelkopf einhängen.
2. Motor reindrücken.
3. Motor mit 2 Schrauben befestigen.
4. Stecker anschließen.
3. 3. 3.
4.
3. 3.
Bild 78 Motor am 3-Wege-Ventil einbauen (Variante mit Schrauben)
9.16 Nach der Inspektion/Wartung
▶ Alle gelösten Schraubverbindungen nachziehen.
▶ Gerät wieder in Betrieb nehmen.
▶ Trennstellen auf Dichtheit prüfen.
▶ Gas-Luft-Verhältnis prüfen.
▶ Verkleidung montieren.
Inspektion und Wartung
4. 4. 4.
4mm
3.
0010031702-001
1. 1. 1.
1. 1. 1.
2.
0010031703-001
