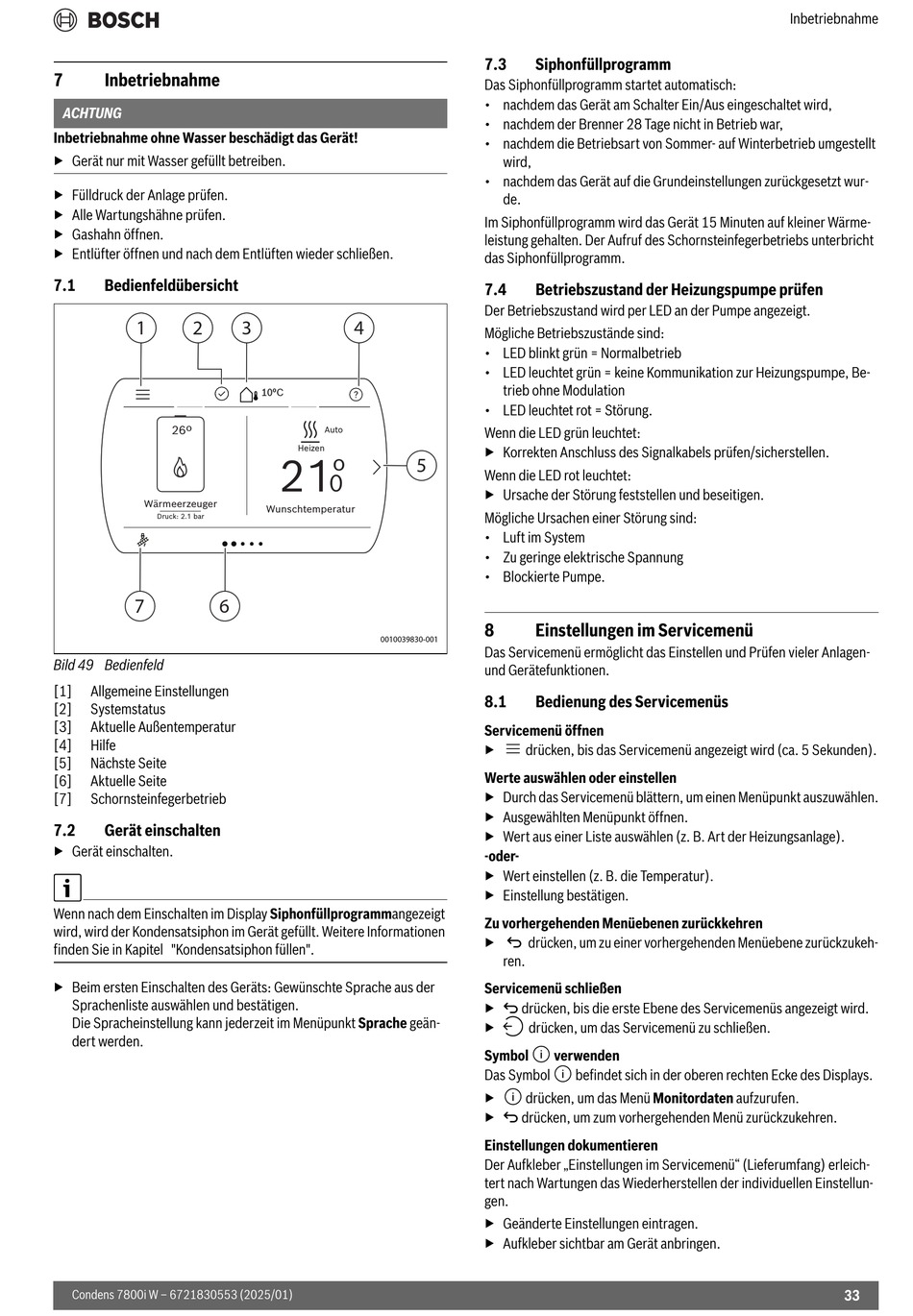

Bosch GC7800iW 30/35 C 23 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 33

7 Inbetriebnahme
ACHTUNG
Inbetriebnahme ohne Wasser beschädigt das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
▶ Fülldruck der Anlage prüfen.
▶ Alle Wartungshähne prüfen.
▶ Gashahn öffnen.
▶ Entlüfter öffnen und nach dem Entlüften wieder schließen.
7.1 Bedienfeldübersicht
1 2
26º
Wärmeerzeuger
Druck: 2.1 bar
7 6
Bild 49 Bedienfeld
[1] Allgemeine Einstellungen
[2] Systemstatus
[3] Aktuelle Außentemperatur
[4] Hilfe
[5] Nächste Seite
[6] Aktuelle Seite
[7] Schornsteinfegerbetrieb
7.2 Gerät einschalten
▶ Gerät einschalten.
Wenn nach dem Einschalten im Display Siphonfüllprogrammangezeigt
wird, wird der Kondensatsiphon im Gerät gefüllt. Weitere Informationen
finden Sie in Kapitel "Kondensatsiphon füllen".
▶ Beim ersten Einschalten des Geräts: Gewünschte Sprache aus der
Sprachenliste auswählen und bestätigen.
Die Spracheinstellung kann jederzeit im Menüpunkt Sprache geän-
dert werden.
Condens 7800i W – 6721830553 (2025/01)
3 4
10ºC
Auto
Heizen
21
º
0
Wunschtemperatur
0010039830-001
7.3 Siphonfüllprogramm
Das Siphonfüllprogramm startet automatisch:
• nachdem das Gerät am Schalter Ein/Aus eingeschaltet wird,
• nachdem der Brenner 28 Tage nicht in Betrieb war,
• nachdem die Betriebsart von Sommer- auf Winterbetrieb umgestellt
wird,
• nachdem das Gerät auf die Grundeinstellungen zurückgesetzt wur-
de.
Im Siphonfüllprogramm wird das Gerät 15 Minuten auf kleiner Wärme-
leistung gehalten. Der Aufruf des Schornsteinfegerbetriebs unterbricht
das Siphonfüllprogramm.
7.4 Betriebszustand der Heizungspumpe prüfen
Der Betriebszustand wird per LED an der Pumpe angezeigt.
Mögliche Betriebszustände sind:
• LED blinkt grün = Normalbetrieb
• LED leuchtet grün = keine Kommunikation zur Heizungspumpe, Be-
trieb ohne Modulation
• LED leuchtet rot = Störung.
Wenn die LED grün leuchtet:
▶ Korrekten Anschluss des Signalkabels prüfen/sicherstellen.
5
Wenn die LED rot leuchtet:
▶ Ursache der Störung feststellen und beseitigen.
Mögliche Ursachen einer Störung sind:
• Luft im System
• Zu geringe elektrische Spannung
• Blockierte Pumpe.
8 Einstellungen im Servicemenü
Das Servicemenü ermöglicht das Einstellen und Prüfen vieler Anlagen-
und Gerätefunktionen.
8.1 Bedienung des Servicemenüs
Servicemenü öffnen
▶ drücken, bis das Servicemenü angezeigt wird (ca. 5 Sekunden).
Werte auswählen oder einstellen
▶ Durch das Servicemenü blättern, um einen Menüpunkt auszuwählen.
▶ Ausgewählten Menüpunkt öffnen.
▶ Wert aus einer Liste auswählen (z. B. Art der Heizungsanlage).
-oder-
▶ Wert einstellen (z. B. die Temperatur).
▶ Einstellung bestätigen.
Zu vorhergehenden Menüebenen zurückkehren
▶ d drücken, um zu einer vorhergehenden Menüebene zurückzukeh-
ren.
Servicemenü schließen
▶ d drücken, bis die erste Ebene des Servicemenüs angezeigt wird.
▶ drücken, um das Servicemenü zu schließen.
Symbol verwenden
Das Symbol befindet sich in der oberen rechten Ecke des Displays.
▶ drücken, um das Menü Monitordaten aufzurufen.
▶ d drücken, um zum vorhergehenden Menü zurückzukehren.
Einstellungen dokumentieren
Der Aufkleber „Einstellungen im Servicemenü" (Lieferumfang) erleich-
tert nach Wartungen das Wiederherstellen der individuellen Einstellun-
gen.
▶ Geänderte Einstellungen eintragen.
▶ Aufkleber sichtbar am Gerät anbringen.
Inbetriebnahme
33
