Bosch GC7000iW 28 C 23/21 Installations- Und Wartungsanleitung Für Den Fachmann
Vorschau ausblenden
Andere Handbücher für GC7000iW 28 C 23/21:
- Installations- und wartungsanleitung (72 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Verwandte Anleitungen für Bosch GC7000iW 28 C 23/21
Inhaltszusammenfassung für Bosch GC7000iW 28 C 23/21

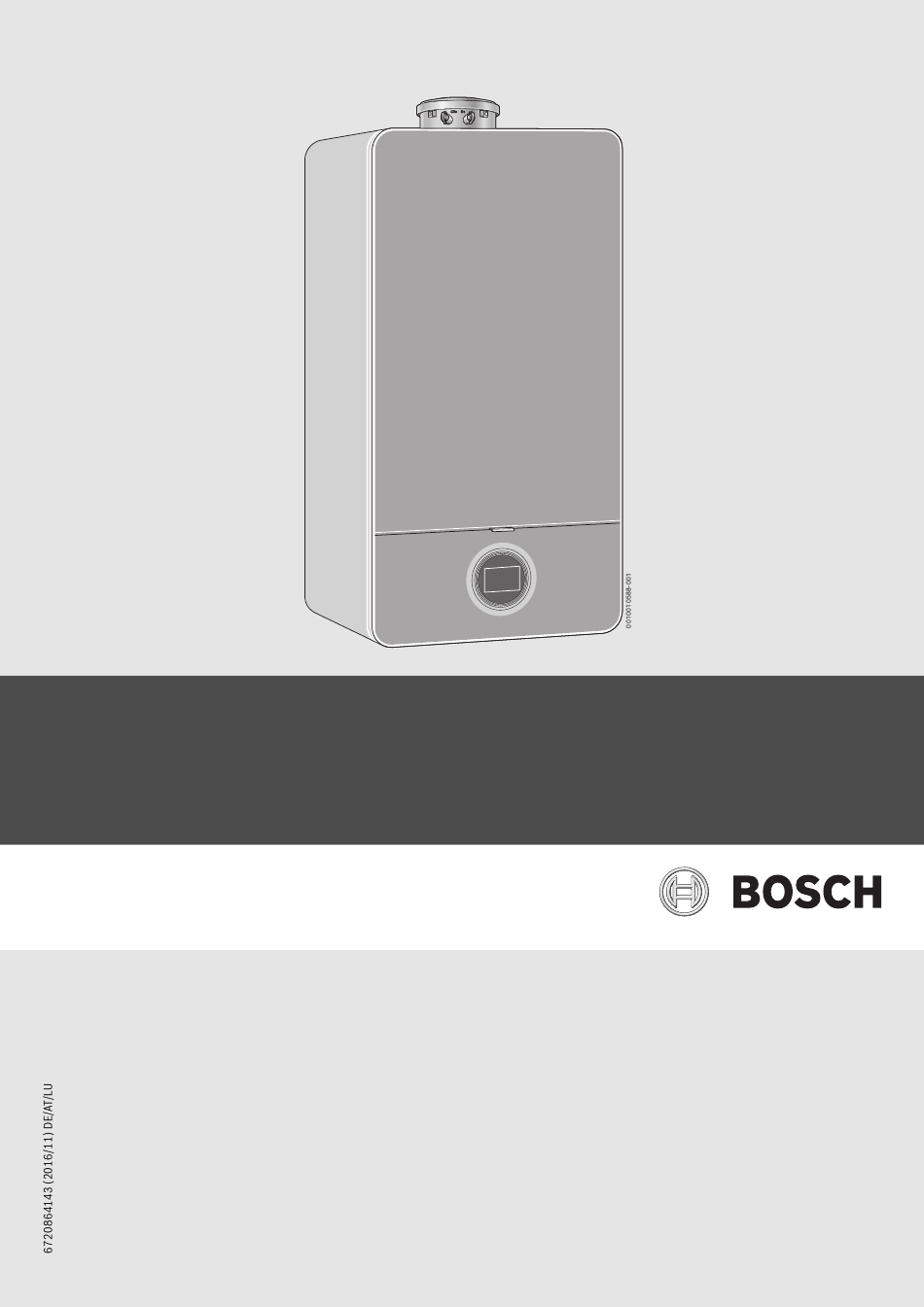

- Seite 1 Gas-Brennwertgerät Condens 7000iW GC7000iW 14 | GC7000iW 24 | GC7000iW 24 C | GC7000iW 28 C Installations- und Wartungsanleitung für den Fachmann...
- Seite 2 2 | Inhaltsverzeichnis Inhaltsverzeichnis Außerbetriebnahme ....... . . 27 Symbolerklärung und Sicherheitshinweise ....4 Gerät ausschalten .
- Seite 3 Inhaltsverzeichnis | 3 15 Betriebs- und Störungsanzeigen ..... . .46 15.1 Allgemeines........46 15.2 Tabelle der Betriebs- und Störungsanzeigen .
- Seite 4 4 | Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise HHinweise für die Zielgruppe Symbolerklärung Diese Installationsanleitung richtet sich an Fachleute Warnhinweise für Gas- und Wasserinstallationen, Heizungs- und In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Elektrotechnik. Die Anweisungen in allen Anleitungen Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt müssen eingehalten werden.
- Seite 5 Symbolerklärung und Sicherheitshinweise | 5 HLebensgefahr durch Vergiftung mit Abgasen bei HÜbergabe an den Betreiber unzureichender Verbrennung Weisen Sie den Betreiber bei der Übergabe in die Be- Bei austretendem Abgas besteht Lebensgefahr. Be- dienung und die Betriebsbedingungen der Heizungs- achten Sie bei beschädigten oder undichten Abgaslei- anlage ein.
- Seite 6 GC7000iW 28 BC 23/21 Deutschland, Luxemburg, 7 736 901 098 Schlauch für Sicherheitsventil (Heizkreis) Österreich Konformitätserklärung GC7000iW 28 C 23/21 Deutschland, Luxemburg, 7 736 901 099 Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu- Österreich ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun- Tab.
- Seite 7 Angaben zum Produkt | 7 Abmessungen und Mindestabstände Ø125 Ø80 5,2 % 65 65 0010010781-003 Bild 2 Abmessungen und Mindestabstände (mm) Abgaszubehör Abgaszubehör für waagerechtes Abgasrohr Aufhängeschiene Ø 80 mm Montageanschlussplatte (Zubehör) T-Stück mit Prüföffnung Ø 80 mm Abstand Geräteoberkante zur Mittelachse des horizontalen Ab- gasrohrs Ø...
- Seite 8 8 | Angaben zum Produkt Produktübersicht 0010010741-002 Bild 3 Produktübersicht GC7000iW ... C-Geräte: Warmwasser-Temperaturfühler [20] Prüföffnung Kondensatsiphon [21] Differenzdruckwächter GC7000iW ... C-Geräte: Plattenwärmetauscher [22] Gebläse Abgastemperaturbegrenzer [23] GC7000iW 24/GC7000iW 24 C-Geräte: Resonator Messstutzen für Gas-Anschlussdruck [24] Mischeinrichtung mit Abgasrückströmsicherung (Membran) Einstellschraube für minimale Gasmenge [25] Elektroden-Set Gasdrossel für maximale Gasmenge...
- Seite 9 Vorschriften | 9 Produktdaten zum Energieverbrauch • Die untere Prüföffnung des senkrechten Abschnitts der Abgasleitung darf wie folgt angeordnet werden: Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs- – im senkrechten Teil der Abgasanlage direkt oberhalb der Einfüh- anleitung für den Betreiber. rung des Verbindungsstücks oder –...
- Seite 10 10 | Abgasführung , Bild 10): • Verbrennungsluftzufuhr durch Getrenntrohr (C 4.2.4 Senkrechte Abgasführung – Die Verbrennungsluftzufuhr erfolgt als separates Verbrennungs- Erweiterung mit Abgaszubehören luftrohr von außen. Das Abgaszubehör „Luft-Abgas-Führung senkrecht“ kann mit den Abgas- – Die Abgasleitung muss innerhalb des Schachts über die gesamte zubehören „konzentrisches Rohr“, „konzentrischer Bogen“...
- Seite 11 Abgasführung | 11 α 6 720 610 489-13.3TT Bild 6 Abstandsmaße und Dachneigungen bei Schrägdach ≥ 400 mm, in schneereichen Gebieten ≥ 500 mm α 25° - 45°, in schneereichen Gebieten ≤ 30° Tab. 9 Abstandsmaße bei Schrägdach 4.2.5 Waagerechte Abgasführung Erweiterung mit Abgaszubehören Die Abgasführung kann zwischen dem Gerät und der Wanddurchführung an jeder Stelle mit den Abgaszubehören „konzentrisches Rohr“, „konzen-...
- Seite 12 12 | Abgasführung Abgasrohrlängen 4.3.1 Zulässige Abgasrohrlängen Die maximal zulässigen Abgasrohrlängen sind in Tabelle 10 beschrie- ben. Die Abgasrohrlänge L (ggf. Summe von L und L ) ist die Gesamtlän- ge der Abgasführung. Die erforderlichen Umlenkungen einer Abgasführung (z. B. Bogen auf dem Gerät und Stützbogen im Schacht bei B ) sind in den maximalen Rohrlängen schon berücksichtigt.
- Seite 13 Abgasführung | 13 Abgasführung nach Maximale Rohrlängen Bilder Durchmesser des Gerät Schacht- Abgaszubehörs querschnitt L = L L = L ≥ 100 mm Zum Schacht: 60/100 mm GC7000iW 14 15 m 1,5 - 5 m – ≥ 100×100 mm 15 m 1,5 - 5 m –...
- Seite 14 14 | Abgasführung Abgasführung nach Maximale Rohrlängen Bilder Durchmesser des Gerät Schacht- Abgaszubehörs querschnitt L = L L = L Senkrecht 60/100 mm GC7000iW 14 – 13 m – – 80/125 mm GC7000iW 14 – – – GC7000iW 24 – 22 m –...
- Seite 15 Abgasführung | 15 6 720 612 662-17.6O 6 720 612 662-09.6O Bild 9 Abgasführung mit konzentrischem Rohr im Schacht nach C Bild 11 Abgasführung im Schacht nach C 5,2 % 6 720 612 662-11.6O 6 720 612 662-25.3O Bild 10 Abgasführung im Schacht nach C Bild 12 Abgasführung waagerecht nach C Condens 7000iW 6720864143 (2016/11)
- Seite 16 16 | Abgasführung Einbausituation analysieren ▶ Aus der Einbausituation vor Ort folgende Größen bestimmen: – Art der Abgasrohrführung – Abgasführung – Gas-Brennwertgerät – Waagerechte Rohrlänge – Senkrechte Rohrlänge – Anzahl der zusätzlichen 90°-Bögen im Abgasrohr – Anzahl der 15 °-, 30 °- und 45 °-Bögen im Abgasrohr Kennwerte bestimmen ▶...
- Seite 17 Zum Schacht: 80/125 mm leitungen verwenden. Im Schacht: 80 mm starr ▶ Wenn die Baubehörde eine Neutralisationseinrichtung fordert, die 200 mm Schachtquerschnitt Bosch Neutralisationseinrichtung (Zubehör) verwenden. Waagerechte Rohrlänge = 2 m ▶ Bei Flüssiggas Druckregelgerät mit Sicherheitsventil einbauen. Senkrechte Rohrlänge = 10 m Fußbodenheizungen...
- Seite 18 18 | Installation Füll- und Ergänzungswasser Frostschutzmittel Wasserbeschaffenheit des Heizwassers Die Wasserbeschaffenheit des Füll- und Ergänzungswassers ist ein we- Das Dokument 6 720 841 872 enthält eine Liste der freigegebenen sentlicher Faktor für die Erhöhung der Wirtschaftlichkeit, der Funktions- Frostschutzmittel. Sie können das Dokument im Internet abrufen sicherheit, der Lebensdauer und der Betriebsbereitschaft einer (...
- Seite 19 Installation | 19 Größe des Ausdehnungsgefäßes prüfen ▶ Prüfen, ob die mit dem Gerät gelieferten Schrauben und Dübel ver- wendet werden können. Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das ▶ Ein passendes Loch für die gewählten Dübel und Schrauben bohren. eingebaute Ausdehnungsgefäß...
- Seite 20 20 | Installation Gerät aufhängen Siphon montieren ▶ Kennzeichnung des Bestimmungslands und die Übereinstimmung Der Siphon (Zubehör Nr. 432) leitet austretendes Wasser und das Kon- der Gasart prüfen ( Typschild). densat ab. ▶ Transportsicherungen entfernen. ▶ Ableitung aus korrosionsfesten Werkstoffen (entsprechend landes- ▶...
- Seite 21 Installation | 21 Anlage füllen und auf Dichtheit prüfen Betrieb ohne Warmwasserspeicher ▶ Warm- und Kaltwasseranschluss an der Montageanschlussplatte mit HINWEIS: dem Zubehör Nr. 1113 verschließen. Inbetriebnahme ohne Wasser beschädigt das Gerät! ▶ Gerät nur mit Wasser gefüllt betreiben. 0010002695-002 Bild 22 Gas- und wasserseitige Anschlüsse (Zubehör) Heizungsvorlaufhahn GC7000iW ...-Geräte: Speichervorlauf,...
- Seite 22 22 | Elektrischer Anschluss Externes Zubehör anschließen Elektrischer Anschluss 1. Schrauben entfernen. 2. Abdeckung abnehmen. Allgemeine Hinweise WARNUNG: Lebensgefahr durch elektrischen Strom! Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann zum Stromschlag führen. ▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes Wiedereinschalten sichern.
- Seite 23 Elektrischer Anschluss | 23 Symbol Funktion Beschreibung Ein/Aus-Temperaturregler (potenzial- Beachten Sie landesspezifischen Bestimmungen. frei, im Auslieferungszustand gebrückt) ▶ Brücke entfernen. ▶ Ein-/Aus-Temperaturregler anschließen. Externes Bediengerät/externe Module ▶ Kommunikationsleitung anschließen. mit 2-Draht-BUS Externer Schaltkontakt, potenzialfrei Wenn mehrere externe Sicherheitseinrichtungen wie z. B. TB 1 und Kondensatpumpe ange- (z.
- Seite 24 24 | Inbetriebnahme Inbetriebnahme HINWEIS: Inbetriebnahme ohne Wasser beschädigt das Gerät! ▶ Gerät nur mit Wasser gefüllt betreiben. Vor der Inbetriebnahme ▶ Fülldruck der Anlage prüfen. ▶ Sicherstellen, dass alle Wartungshähne geöffnet sind. ▶ Prüfen, ob die auf dem Typschild angegebene Gasart mit der geliefer- ten übereinstimmt.
- Seite 25 Inbetriebnahme | 25 Symbole im Display ▶ Taste + oder Taste – drücken, um den Heizbetrieb ein- oder auszu- schalten: Symbol Erläuterung – ( = Heizbetrieb Warmwasserbetrieb ein – ] = kein Heizbetrieb Warmwasserbetrieb aus Heizbetrieb ein Wenn „kein Heizbetrieb“ eingestellt wurde, kann der Heizbetrieb durch Heizbetrieb aus das angeschlossene Regelsystem nicht aktiviert werden.
- Seite 26 26 | Inbetriebnahme ▶ Taste ok drücken, um die Einstellung zu speichern. Warmwasser- oder eco-Betrieb? Das Symbol erscheint für kurze Zeit. Bei GC7000iW ...-Geräten mit Warmwasserspeicher: • Warmwasserbetrieb Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspei- cher wieder bis zur eingestellten Temperatur geheizt.
- Seite 27 Außerbetriebnahme | 27 Manuellen Betrieb einstellen Im manuellen Betrieb geht das Gerät in Heizbetrieb. Der Brenner ist so Im Einzelfall kann es erforderlich sein eine höhere Warmwassertempera- lange in Betrieb, bis die maximale Vorlauftemperatur erreicht wird. tur als 60 °C einzustellen. Manueller Betrieb ist nicht möglich, wenn der Heizbetrieb ausgeschaltet Manuellen Sommerbetrieb einstellen ist oder während die Bautrockenfunktion in Betrieb ist...
- Seite 28 28 | Thermische Desinfektion 10.1 Servicemenü bedienen Thermische Desinfektion Um einer bakteriellen Verunreinigung des Warmwassers z. B. durch Legionellen vorzubeugen, empfehlen wir nach längerem Stillstand eine thermische Desinfektion. Eine ordnungsgemäße thermische Desinfektion umfasst das Warmwas- sersystem einschließlich der Entnahmestellen. VORSICHT: Verletzungsgefahr durch Verbrühung! Während der thermischen Desinfektion kann die Entnahme von unge- mischtem Warmwasser zu schweren Verbrühungen führen.
- Seite 29 Einstellungen im Servicemenü | 29 Einstellungen dokumentieren Der Aufkleber „Einstellungen im Servicemenü“ (Lieferumfang) erleich- tert nach Wartungen das Wiederherstellen der individuellen Einstellun- gen. ▶ Geänderte Einstellungen eintragen. ▶ Aufkleber sichtbar am Gerät anbringen. Einstellungen im Servicemenü Servicefunktion Wert Tab. 21 Aufkleber 10.2 Anzeigen von Informationen ▶...
- Seite 30 30 | Einstellungen im Servicemenü 10.3 Menü 1: Allgemeine Einstellungen ▶ Taste ! und Taste ok gleichzeitig drücken, bis Menu 1 angezeigt wird. ▶ Um die Auswahl zu bestätigen: Taste ok drücken. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar- ▶...
- Seite 31 Einstellungen im Servicemenü | 31 Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung 2.2C Entlüftungsfunktion • 0: Ausgeschaltet Nach Wartungen kann die Entlüftungsfunktion eingeschaltet werden. • 1: Einmalig eingeschaltet • 2: Dauerhaft eingeschaltet Während der Entlüftung blinkt das Symbol 2.2d GC7000iW ... C-Geräte: Thermische • 0: Ausgeschaltet Bei zu großer Wasserentnahme wird die erfor- Desinfektion derliche Temperatur evtl.
- Seite 32 32 | Einstellungen im Servicemenü Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung 2.7b 3-Wege-Ventil in Mittelposition • 0: Ausgeschaltet Die Funktion stellt die vollständige Entleerung des Systems und den einfachen Ausbau des Mo- • 1: Eingeschaltet tors sicher. Das 3-Wege-Ventil verbleibt ca. 15 Minuten in Mittelposition. 2.7E Bautrockenfunktion •...
- Seite 33 Gaseinstellung prüfen | 33 10.6 Test: Einstellungen für Funktionstests ▶ Taste ! und Taste ok gleichzeitig drücken, bis Menu 1 angezeigt ▶ Um die Auswahl zu bestätigen: Taste ok drücken. wird. ▶ Servicefunktion auswählen und einstellen. ▶ Um Test auszuwählen: Taste + drücken. Servicefunktion Einstellungen Bemerkung/Einschränkung...
- Seite 34 34 | Gaseinstellung prüfen 11.2 Gas-Luft-Verhältnis prüfen und ggf. einstellen VORSICHT: (GC7000iW 14-Geräte) Das Gas-Luft-Verhältnis für die maximale Nennwärmeleistung ist ▶ Gerät ausschalten. werkseitig eingestellt und darf nicht verändert werden. ▶ Verkleidung abnehmen. Wenn der CO - oder O -Gehalt bei maximaler Nennwärmeleistung von ▶...
- Seite 35 Gaseinstellung prüfen | 35 11.3 Gas-Luft-Verhältnis prüfen und ggf. einstellen (außer ▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach links drehen. GC7000iW 14-Geräte) ▶ Um den CO -Gehalt zu verringern, Einstelldüse nach rechts drehen. ▶ Gerät ausschalten. maximale Nenn- minimale Nenn- ▶...
- Seite 36 36 | Abgasmessung 11.4 Gas-Anschlussdruck prüfen Abgasmessung ▶ Gerät ausschalten und den Gashahn schließen. ▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck- Abgasverlustmessung entsprechend BlmSchV messgerät anschließen. Bei Brennwertgeräten gelten besondere Bestimmungen bezüglich Abgasverlustmessung. • § 14 BlmSchV: Brennwertgeräte sind von der Überwachung ausge- nommen.
- Seite 37 ▶ Stopfen wieder montieren. einschalten sichern. HLebensgefahr durch austretendes Abgas! Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Austretendes Abgas kann zu Vergiftungen führen. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns ▶ Dichtheitsprüfung nach Arbeiten an abgasführen- gleichrangige Ziele.
- Seite 38 38 | Inspektion und Wartung HGeräteschaden durch austretendes Wasser! 14.4 Elektroden prüfen und Wärmeblock reinigen Austretendes Wasser kann das Steuergerät beschädi- VORSICHT: gen. Verbrennungsgefahr durch heiße Oberflächen! ▶ Steuergerät abdecken vor Arbeiten an wasserfüh- Einzelne Bauteile des Heizkessels können auch nach längerer Außerbe- triebnahme sehr heiß...
- Seite 39 Inspektion und Wartung | 39 ▶ Brenner herausnehmen. ▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen. 6 720 611 626-82.1R Bild 50 Brenner herausnehmen ▶ Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen. 6 720 613 630-01.3ITL Bild 52 Unteren Verdrängungskörper herausnehmen ▶ Beide Verdrängungskörper reinigen. ▶...
- Seite 40 40 | Inspektion und Wartung ▶ Mit einer Taschenlampe und einem Spiegel kann der Wärmeblock auf 1. Schlauch am Kondensatsiphon abziehen. Rückstände geprüft werden. 2. Zulauf zum Kondensatsiphon abziehen. 3. Kondensatsiphon seitlich ausheben und herausnehmen. 6 720 804 853-21.1ITL Bild 54 Wärmeblock auf Rückstände prüfen ▶...
- Seite 41 Inspektion und Wartung | 41 14.7 GC7000iW ... C-Geräte: Plattenwärmetauscher prü- ▶ In Fließrichtung der Turbine blasen. ▶ Wenn keine Anzeige im Display erscheint, Turbine tauschen. Bei ungenügender Warmwasserleistung: 14.9 Ausdehnungsgefäß prüfen ▶ Sieb im Kaltwasserrohr auf Verschmutzung prüfen ( Kapitel 14.8). Das Ausdehnungsgefäß...
- Seite 42 42 | Inspektion und Wartung 14.12 Motor des 3-Wege-Ventils prüfen 14.14 Gasarmatur prüfen ▶ Mit der Servicefunktion t4 „Internes 3-Wege-Ventil permanent in ▶ Stecker (230 V AC) an der Gasarmatur abziehen. Stellung Warmwasserbereitung“ den Motor des 3-Wege-Ventils prü- ▶ Widerstand von Magnetventil [1] und [2] messen. fen (Seite 33), ggf.
- Seite 43 Inspektion und Wartung | 43 ▶ Abdeckung links und rechts abnehmen und jeweils Stecker abziehen. 6 720 812 301-06.1O 6 720 647 455-45.2O Bild 66 Gasarmatur ausbauen Bild 69 Abdeckung entfernen ▶ Steuergerät aushängen. ▶ Gasarmatur in umgekehrter Reihenfolge montieren und Gas-Luft- Verhältnis einstellen (Kapitel 11 Seite 33).
- Seite 44 44 | Inspektion und Wartung 14.17 Wärmeblock ausbauen 3. Wärmeblock herausnehmen. ▶ Saugrohr und Mischeinrichtung ausbauen ( Bild 48, Seite 38). ▶ Gebläse ausbauen ( Bild 49, Seite 38). 1. Klammer entfernen. 2. Vorlaufrohr lösen. 3. Kabel vom Abgastemperaturbegrenzer abziehen. 0 010 005 853-001 Bild 73 Wärmeblock ausbauen 6 720 646 517-71.3O...
- Seite 45 Inspektion und Wartung | 45 14.18 Checkliste für die Inspektion und Wartung Datum Letzte gespeicherte Störung im Steuergerät abrufen, Servicefunktion i02. Luft-/Abgasführung optisch prüfen. Gas-Anschlussdruck prüfen. mbar Gas-Luft-Verhältnis für min./max. Nenn- min.% wärmeleistung prüfen. max. % Gas- und wasserseitige Dichtheit prüfen. Wärmeblock prüfen.
- Seite 46 46 | Betriebs- und Störungsanzeigen Betriebs- und Störungsanzeigen 15.1 Allgemeines Erklärung der Tabelle 36 ab Seite 50: • Störungs-Code: Er gibt an um welche Störung es sich handelt. • Zusatz-Code: Diese Zahl identifiziert die Meldung eindeutig. Der Zu- satz-Code wird durch Drücken einer Zusatztaste (reglerabhängig) an- gezeigt.
- Seite 47 Betriebs- und Störungsanzeigen | 47 15.2 Tabelle der Betriebs- und Störungsanzeigen Beschreibung Beseitigung – 200 O Das Gerät befindet sich im Heizbetrieb. – – 201 O Das Gerät befindet sich im Warmwasserbe- – trieb. – 202 O Taktsperre aktiv: Das Zeitintervall für das –...
- Seite 48 48 | Betriebs- und Störungsanzeigen Beschreibung Beseitigung 323 B BUS-Kommunikation unterbrochen. ▶ Anschlusskabel BUS-Teilnehmer prüfen, ggf. tauschen. 264 B Gebläse ausgefallen. ▶ Gebläsekabel mit Stecker prüfen, ggf. tauschen. ▶ Gebläse auf Verschmutzung und Blockierung prüfen, ggf. tauschen. 273 B Der Brenner und das Gebläse waren 24 Std. –...
- Seite 49 Betriebs- und Störungsanzeigen | 49 Beschreibung Beseitigung Wärmeblock-Temperaturbegrenzer oder Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockie- Abgastemperaturbegrenzer oder Differenz- renden Störung eine verriegelnde Störung. druckwächter hat ausgelöst. ▶ Wärmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbrechung prü- fen, ggf. tauschen. ▶...
- Seite 50 50 | Betriebs- und Störungsanzeigen Beschreibung Beseitigung 228 V Obwohl Brenner abgeschaltet ist, wird ▶ Elektroden auf Verschmutzung prüfen, ggf. tauschen. Flamme erkannt. ▶ Abgasanlage prüfen, ggf. reinigen oder instandsetzen. ▶ Leiterplatte auf Feuchtigkeit prüfen, ggf. trocknen. 306 V Nach Gasabschaltung: Flamme wird ▶...
- Seite 51 Betriebs- und Störungsanzeigen | 51 15.3 Störungen, die nicht angezeigt werden Gerätestörungen Beseitigung Verbrennungsgeräusche zu laut; Brummgeräusche ▶ Gasart prüfen. ▶ Gas-Anschlussdruck prüfen. ▶ Abgasanlage prüfen, ggf. reinigen oder instandsetzen. ▶ Gas-Luft-Verhältnis prüfen. ▶ Gasarmatur prüfen, ggf. tauschen. Strömungsgeräusche ▶ Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leistung anpassen.
- Seite 52 52 | Anhang Anhang 16.1 Inbetriebnahmeprotokoll für das Gerät Kunde/Anlagenbetreiber: Name, Vorname Straße, Nr. Telefon/Fax PLZ, Ort Anlagenersteller: Auftragsnummer: Gerätetyp: (Für jedes Gerät ein eigenes Protokoll ausfüllen!) Seriennummer: Datum der Inbetriebnahme: Einzelgerät | Kaskade, Anzahl der Geräte: .....
- Seite 53 Anhang | 53 Geänderte Servicefunktionen: Hier die geänderten Servicefunktionen auslesen und Werte eintragen. Aufkleber „Einstellungen im Servicemenü“ ausgefüllt und angebracht. Heizungsregelung: Außentemperaturgeführte Regelung Raumtemperaturgeführte Regelung Fernbedienung × ..Stück, Kodierung Heizkreis(e): Raumtemperaturgeführte Regelung × ..Stück, Kodierung Heizkreis(e): ...
- Seite 54 54 | Anhang 16.2 Elektrische Verdrahtung 230V 230V LR LR Fuse 0010010701-001 Bild 76 Elektrische Verdrahtung 6720864143 (2016/11) Condens 7000iW...
- Seite 55 Anhang | 55 Legende zu Bild 76: Gasarmatur GC7000iW ... C-Geräte: Warmwasser-Temperaturfühler Abgastemperaturbegrenzer Vorlauftemperaturfühler Zündelektrode Überwachungselektrode Wärmeblock-Temperaturbegrenzer Gebläse Zündtrafo [10] Differenzdruckwächter [11] GC7000iW ... C-Geräte: Turbine [12] Heizungspumpe [13] 3-Wege-Ventil [14] Kodierstecker [15] Anschlusskabel mit Stecker [16] Klemmleiste für externes Zubehör ( Klemmenbelegung Tabelle 18, Seite 23) 16.3 Technische Daten...
- Seite 56 56 | Anhang GC7000iW 14 GC7000iW 24 Einheit Erdgas Propan Erdgas Propan Gerätekategorie (Luxemburg) 2H 3P Installationstyp Allgemeines Elektrische Spannung AC ... V Frequenz Max. Leistungsaufnahme (Standby) Max. Leistungsaufnahme (Heizbetrieb) Max. Leistungsaufnahme bei kleinster Leistung (Heizbetrieb) Energie-Effizienz-Index (EEI) Heizungspumpe – ≤...
- Seite 57 Anhang | 57 GC7000iW 24 C GC7000iW 28 C Einheit Erdgas Propan Erdgas Propan Rechenwerte für die Querschnittsberechnung nach EN 13384 Abgasmassestrom bei max./min. Nennwärmeleistung 9,2/1,5 9,0/2,1 9,2/1,8 9,0/2,1 Abgastemperatur 80/60 °C bei max./min. Nennwärmeleistung °C 87/55 87/55 87/55 87/55 Abgastemperatur 40/30 °C bei max./min.
- Seite 58 58 | Anhang 16.7 Pumpenkennfeld der Heizungspumpe Temperatur [°C ± 10%] Widerstand [] 14 772 H / m 11 981 9 786 8 047 6 653 5 523 4 608 3 856 3 243 2 744 1000 1200 2 332 V / l/h 1 990 0010002420-002...
- Seite 59 Anhang | 59 16.8 Einstellwerte für Heiz-/Warmwasserleistung 16.8.1 GC7000iW 14 Erdgas G20 Brennwert [kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert [kWh/m 10,3 10,7 11,1 i(15 °C) Leistung [kW] Belastung [kW] Gasmenge [l/min bei T = 80/60 °C] 10,0 10,5 10,7...
- Seite 60 60 | Anhang 16.8.2 GC7000iW 24/GC7000iW 24 C Erdgas G20 Brennwert [kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert [kWh/m 10,3 10,7 11,1 i(15 °C) Leistung [kW] Belastung [kW] Gasmenge [l/min bei T = 80/60 °C] 10,4 10,7 11,6 11,9...
- Seite 61 Anhang | 61 16.8.3 GC7000iW 28 C Erdgas G20 Brennwert [kWh/m 10,2 10,7 11,2 11,6 12,1 12,6 13,0 S(0 °C) Heizwert [kWh/m 10,3 10,7 11,1 i(15 °C) Leistung [kW] Belastung [kW] Gasmenge [l/min bei T = 80/60 °C] 10,8 11,1 12,3 12,6 13,7...
