Bosch GC7800iW 30/35 C 23 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 43

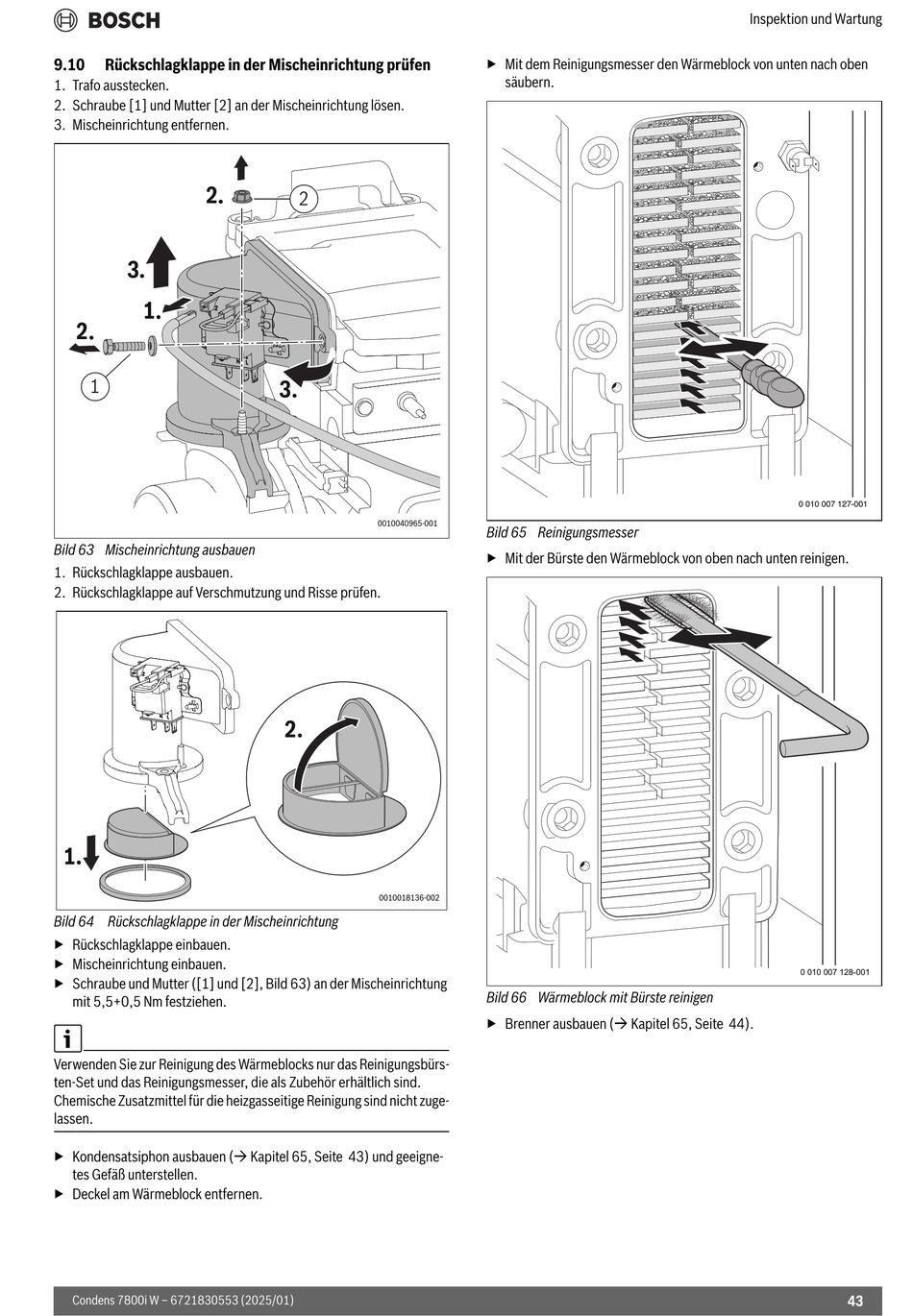

9.10 Rückschlagklappe in der Mischeinrichtung prüfen
1. Trafo ausstecken.
2. Schraube [1] und Mutter [2] an der Mischeinrichtung lösen.
3. Mischeinrichtung entfernen.
2.
3.
1.
2.
1
Bild 63 Mischeinrichtung ausbauen
1. Rückschlagklappe ausbauen.
2. Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
Bild 64 Rückschlagklappe in der Mischeinrichtung
▶ Rückschlagklappe einbauen.
▶ Mischeinrichtung einbauen.
▶ Schraube und Mutter ([1] und [2], Bild 63) an der Mischeinrichtung
mit 5,5+0,5 Nm festziehen.
Verwenden Sie zur Reinigung des Wärmeblocks nur das Reinigungsbürs-
ten-Set und das Reinigungsmesser, die als Zubehör erhältlich sind.
Chemische Zusatzmittel für die heizgasseitige Reinigung sind nicht zuge-
lassen.
▶ Kondensatsiphon ausbauen ( Kapitel 65, Seite 43) und geeigne-
tes Gefäß unterstellen.
▶ Deckel am Wärmeblock entfernen.
Condens 7800i W – 6721830553 (2025/01)
2
3.
0010040965-001
2.
0010018136-002
▶ Mit dem Reinigungsmesser den Wärmeblock von unten nach oben
säubern.
Bild 65 Reinigungsmesser
▶ Mit der Bürste den Wärmeblock von oben nach unten reinigen.
Bild 66 Wärmeblock mit Bürste reinigen
▶ Brenner ausbauen ( Kapitel 65, Seite 44).
Inspektion und Wartung
0 010 007 127-001
0 010 007 128-001
43
