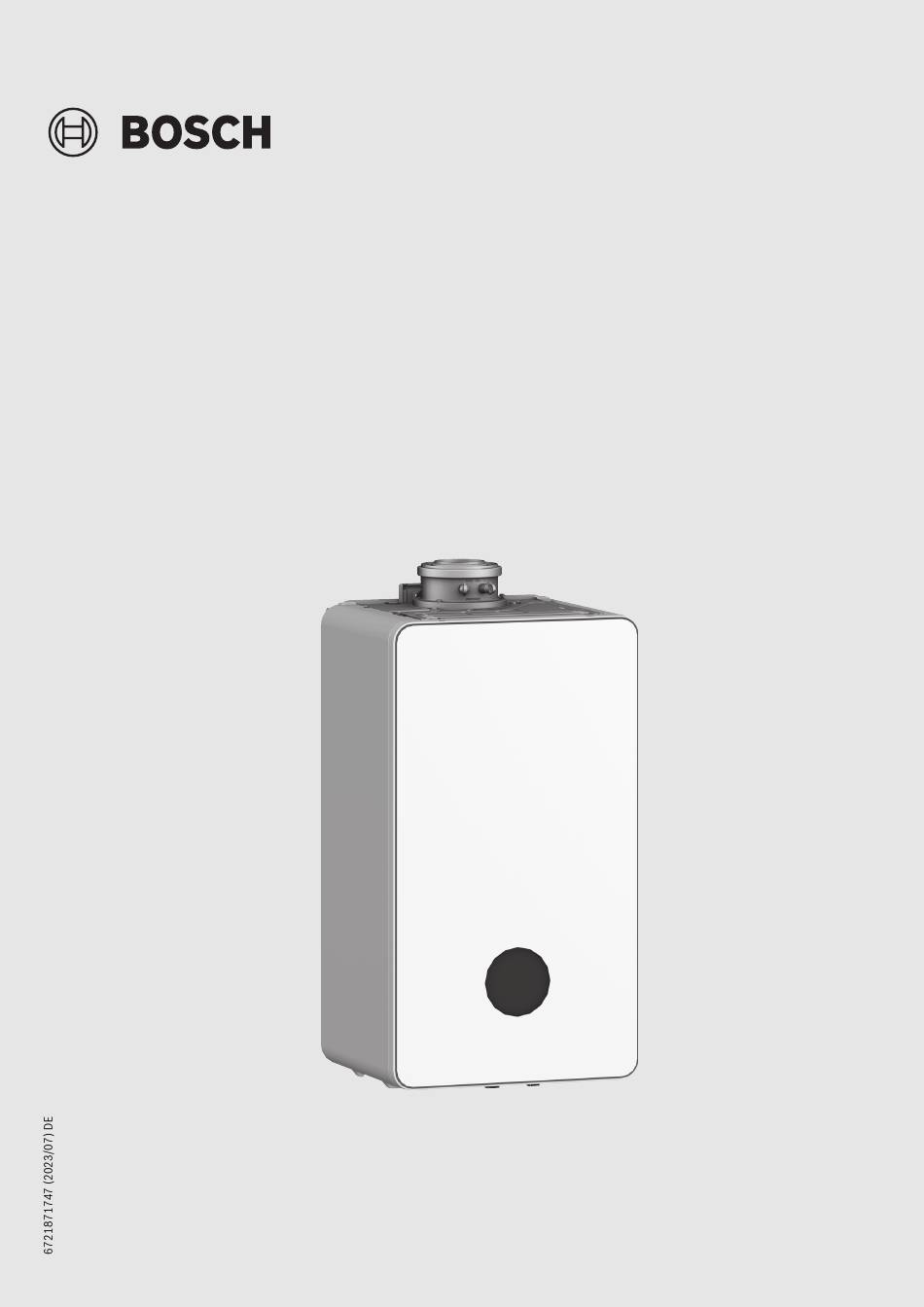

- Seite 1 Serviceanleitung für die Fachkraft Gas-Brennwertgerät Condens 7800i W GC7800iW 30/35 C 23 | GC7800iW 40 P 23...
- Seite 2 5.1.2 Tabelle der Störungs-Codes ..... 16 5.1.3 Störungen, die nicht angezeigt werden ... . 22 Condens 7800i W – 6721871747 (2023/07)
- Seite 3 GC7800iW 40 P 23 7 736 902 125 Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Tab. 2 Typenübersicht Speichergeräte Fachbetrieb ausführen. ▶ Bei raumluftabhängigem Betrieb: Sicherstellen, dass der Aufstell- raum die Lüftungsanforderungen erfüllt. Condens 7800i W – 6721871747 (2023/07)
- Seite 4 [27] Manometer [12] Zündtrafo [28] 3-Wege-Ventil [13] Entlüfter [29] Heizungspumpe [14] Abgasmessstutzen [30] Sicherheitsventil (Heizkreis) [15] Abgasadapter [31] Füll- und Entleerhahn [16] Abgasrohr (nur in Verbindung mit Abgasadapter) [32] Turbine [33] Steuergerät ACU M/H (BC400) Condens 7800i W – 6721871747 (2023/07)
- Seite 5 [26] Sicherheitsventil (Heizkreis) [11] Abgasadapter [27] Füll- und Entleerhahn [12] Abgasrohr (nur in Verbindung mit Abgasadapter) [28] Steuergerät ACU M/H (BC400) [13] Verbrennungsluft-Messstutzen (nur in Verbindung mit Abgas- adapter) [14] Abnehmbare Abdeckung [15] Zündelektroden Condens 7800i W – 6721871747 (2023/07)
- Seite 6 Austretendes Wasser kann das Steuergerät beschädigen. ▶ Steuergerät abdecken vor Arbeiten an wasserführenden Teilen. HAnzugsdrehmomente beachten! G 1/2" Nm 20 (+10/‒0) G 3/4" Nm 30 (+10/‒0) G 1" Nm 40 (+20/‒0) Tab. 3 Standard-Anzugsdrehmomente Abweichende Anzugsdrehmomente sind jeweils angegeben. Condens 7800i W – 6721871747 (2023/07)
- Seite 7 Heizgeräts oder des Gasartumbau-Sets) am Heizgerät in der Nähe des Typschilds anbringen. Das Gas-Luft-Verhältnis darf nur über eine CO - oder O -Messung bei maximaler Nennwärmeleistung und bei minimaler Nennwärmeleistung, mit einem elektronischen Messgerät, eingestellt werden. Condens 7800i W – 6721871747 (2023/07)
- Seite 8 ▶ Stopfen am Abgasmessstutzen entfernen. ▶ Abgassonde mittig in den Abgasmessstutzen schieben. 0010018138-003 Bild 5 - oder O -Gehalt einstellen ▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn- wärmeleistung erneut prüfen und ggf. nachstellen. Condens 7800i W – 6721871747 (2023/07)
- Seite 9 ▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver- sorger verständigen. ▶ Schornsteinfegerbetrieb einstellen und das Gerät mit minimaler Nennwärmeleistung in Betrieb nehmen. ▶ Schornsteinfegerbetrieb verlassen. ▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen und Schraube festdrehen. ▶ Verkleidung wieder montieren. Condens 7800i W – 6721871747 (2023/07)
- Seite 10 ▶ CO-Gehalt anhand der Angaben in der Tabelle am Ende des Ab- schnitts prüfen. ▶ Wenn der ermittelte Wert außerhalb des Toleranzbereiches liegt, Ein- stellung des Gas-Luft-Verhältnisses erneut prüfen und nachstellen. ▶ Schornsteinfegerbetrieb beenden. ▶ Abgassonde aus dem Abgasmessstutzen ziehen. ▶ Stopfen am Abgasmessstutzen einsetzen. Condens 7800i W – 6721871747 (2023/07)
- Seite 11 ▶ Gas-Luft-Verhältnis prüfen. 0010023603-002 Bild 11 Brenner ▶ Brenner ggf. mit neuer Dichtung in umgekehrter Reihenfolge montie- ren. ▶ Brenner und Brennerdeckel einbauen. ▶ Schraube ([1], Bild 10) am Brennerdeckel mit 5,5+0,5 Nm festzie- hen. Condens 7800i W – 6721871747 (2023/07)
- Seite 12 3.5 jährlich erforderlich. ▶ Dichtung auf Risse, Verformungen oder Brüche prüfen und, falls er- forderlich, ersetzen. ▶ Gerät drucklos machen. ▶ Falls erforderlich, Vordruck des Ausdehnungsgefäßes auf die stati- sche Höhe der Heizungsanlage bringen. Condens 7800i W – 6721871747 (2023/07)
- Seite 13 Bild 17 Neue Dichtung am Kondensatsiphon einsetzen Bild 19 Kondensatsiphon einsetzen ▶ Dichtung fetten. 0010040334-001 Bild 18 Dichtung fetten ▶ Kondensatschlauch prüfen und, falls erforderlich, reinigen. ▶ Kondensatsiphon mit ca. 250 ml Wasser füllen. Condens 7800i W – 6721871747 (2023/07)
- Seite 14 ▶ Motor gegen den Uhrzeigersinn drehen und nach oben herausziehen. 0010027739-002 Bild 21 Motor am 3-Wege-Ventil einbauen (Variante ohne Schrauben) 0010027500-002 Bild 20 Motor am 3-Wege-Ventil ausbauen (Variante ohne Schrauben) ▶ Motor nach unten drücken. ▶ Motor im Uhrzeigersinn bis zum Anschlag drehen. Condens 7800i W – 6721871747 (2023/07)
- Seite 15 Bild 23 Motor am 3-Wege-Ventil einbauen (Variante mit Schrauben) 4.15 Nach der Inspektion/Wartung ▶ Alle gelösten Schraubverbindungen nachziehen. ▶ Gerät wieder in Betrieb nehmen. ▶ Trennstellen auf Dichtheit prüfen. ▶ Gas-Luft-Verhältnis prüfen. ▶ Verkleidung montieren. Condens 7800i W – 6721871747 (2023/07)
- Seite 16 16.Anschlusskabel zur Zündelektrode prüfen, ggf. ersetzen. 17.Anschlusskabel zur Ionisationselektrode prüfen, ggf. ersetzen. 18.Gasarmatur prüfen, ggf. ersetzen. 19.Steuergerät/Feuerungsautomat prüfen, ggf. ersetzen. Flammensignal trotz nicht vorhandener 1. Ionisationskabel prüfen, ggf. ersetzen. Flamme 2. Elektroden-Set prüfen, ggf. ersetzen. 3. Steuergerät ersetzen. Condens 7800i W – 6721871747 (2023/07)
- Seite 17 2. Steuergerät/ Feuerungsautomat austauschen. Geräteelektronik ist defekt Steuergerät austauschen. 242 - Systemstörung Geräteelektronik / Basis- 1. Kontaktproblem beseitigen. controller 2. Ggf. Steuergerät oder Kesselidentifikationsmodul/Kodierstecker austauschen (Bosch Kundendienst kontaktieren). Wärmebedarf geringer als gelieferte Ener- – Relaistest wurde aktiviert – Flammenüberwachung Steuergerät/Feuerungsautomat austauschen.
- Seite 18 1068 W Außentemperaturfühler oder Lambdasonde 1. Anschlussstecker am Temperaturfühler korrekt aufstecken. defekt. 2. Anschlussstecker am Steuergerät korrekt aufstecken. 3. Temperaturfühler korrekt anbringen. 4. Temperaturfühler prüfen, ggf. ersetzen. 5. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. Condens 7800i W – 6721871747 (2023/07)
- Seite 19 Kein Flammensignal bei kleiner Leistung Brenner startet automatisch nach dem Spülen. Wenn dieser Fehler häufig vorkommt, CO -Einstellung prüfen. 2950 B Kein Flammensignal nach dem Startvorgang Brenner startet automatisch nach dem Spülen. Gas-Luft-Verhältnis korrekt einstellen. Condens 7800i W – 6721871747 (2023/07)
- Seite 20 6. Temperaturfühler prüfen, ggf. ersetzen. 7. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. 2968 O Heizungswasser wird nachgefüllt – 2969 O Maximale Anzahl von Nachfüllvorgängen – errreicht 2970 B Zu schneller Druckabfall im Heizsystem – Condens 7800i W – 6721871747 (2023/07)
- Seite 21 2. Störung nach 22 bis 28 Sekunden erneut zurücksetzen. Die Sperre wird aufgehoben und das Gerät kehrt zum Normalbetrieb zurück. 3. Die letzten 10 Störungen in der Störungshistorie prüfen, um sicherzustellen, dass alle Probleme behoben wurden. Tab. 7 Betriebs- und Störungsanzeigen Condens 7800i W – 6721871747 (2023/07)
- Seite 22 L0.X bar. Der Betriebsdruck ist zu niedrig. ▶ Heizungsanlage füllen. Wenn der Betriebsdruck in der Heizungsanlage unter 0,3 bar sinkt, zeigt das Display die Meldung LoPr abwechselnd mit dem Betriebsdruck. Die Heizungsanlage ist dann blockiert. ▶ Heizungsanlage füllen. Condens 7800i W – 6721871747 (2023/07)
