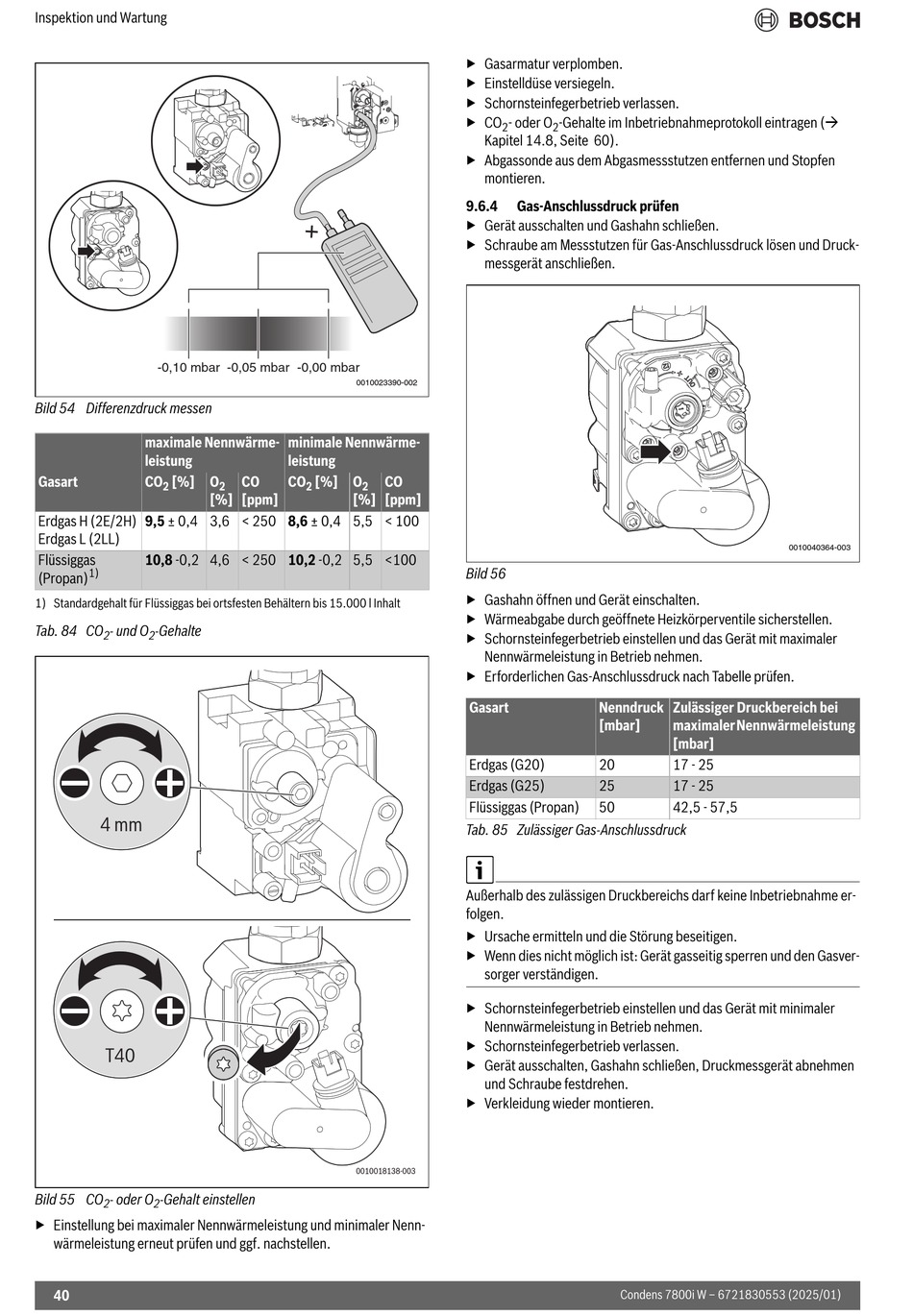

Bosch GC7800iW 30/35 C 23 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 40

Inspektion und Wartung
-0,10 mbar -0,05 mbar -0,00 mbar
Bild 54 Differenzdruck messen
maximale Nennwärme-
leistung
Gasart CO [%] O
2
Erdgas H (2E/2H) 9,5 ± 0,4 3,6 < 250 8,6 ± 0,4 5,5 < 100
Erdgas L (2LL)
Flüssiggas 10,8 -0,2 4,6 < 250 10,2 -0,2 5,5 <100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15.000 l Inhalt
Tab. 84 CO - und O -Gehalte
2 2
4 mm
T40
Bild 55 CO - oder O -Gehalt einstellen
2 2
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
40
0010023390-002
minimale Nennwärme-
leistung
CO CO [%] O
2 2 2
[%] [ppm] [%]
0010018138-003
▶ Gasarmatur verplomben.
▶ Einstelldüse versiegeln.
▶ Schornsteinfegerbetrieb verlassen.
▶ CO - oder O
2 2
Kapitel 14.8, Seite 60).
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
9.6.4 Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und Gashahn schließen.
▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck-
messgerät anschließen.
CO
[ppm]
Bild 56
▶ Gashahn öffnen und Gerät einschalten.
▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Gasart
Erdgas (G20)
Erdgas (G25)
Flüssiggas (Propan)
Tab. 85 Zulässiger Gas-Anschlussdruck
Außerhalb des zulässigen Druckbereichs darf keine Inbetriebnahme er-
folgen.
▶ Ursache ermitteln und die Störung beseitigen.
▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver-
sorger verständigen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit minimaler
Nennwärmeleistung in Betrieb nehmen.
▶ Schornsteinfegerbetrieb verlassen.
▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen
und Schraube festdrehen.
▶ Verkleidung wieder montieren.
-Gehalte im Inbetriebnahmeprotokoll eintragen (
Nenndruck Zulässiger Druckbereich bei
[mbar] maximaler Nennwärmeleistung
[mbar]
20 17 - 25
25 17 - 25
50 42,5 - 57,5
Condens 7800i W – 6721830553 (2025/01)
0010040364-003
