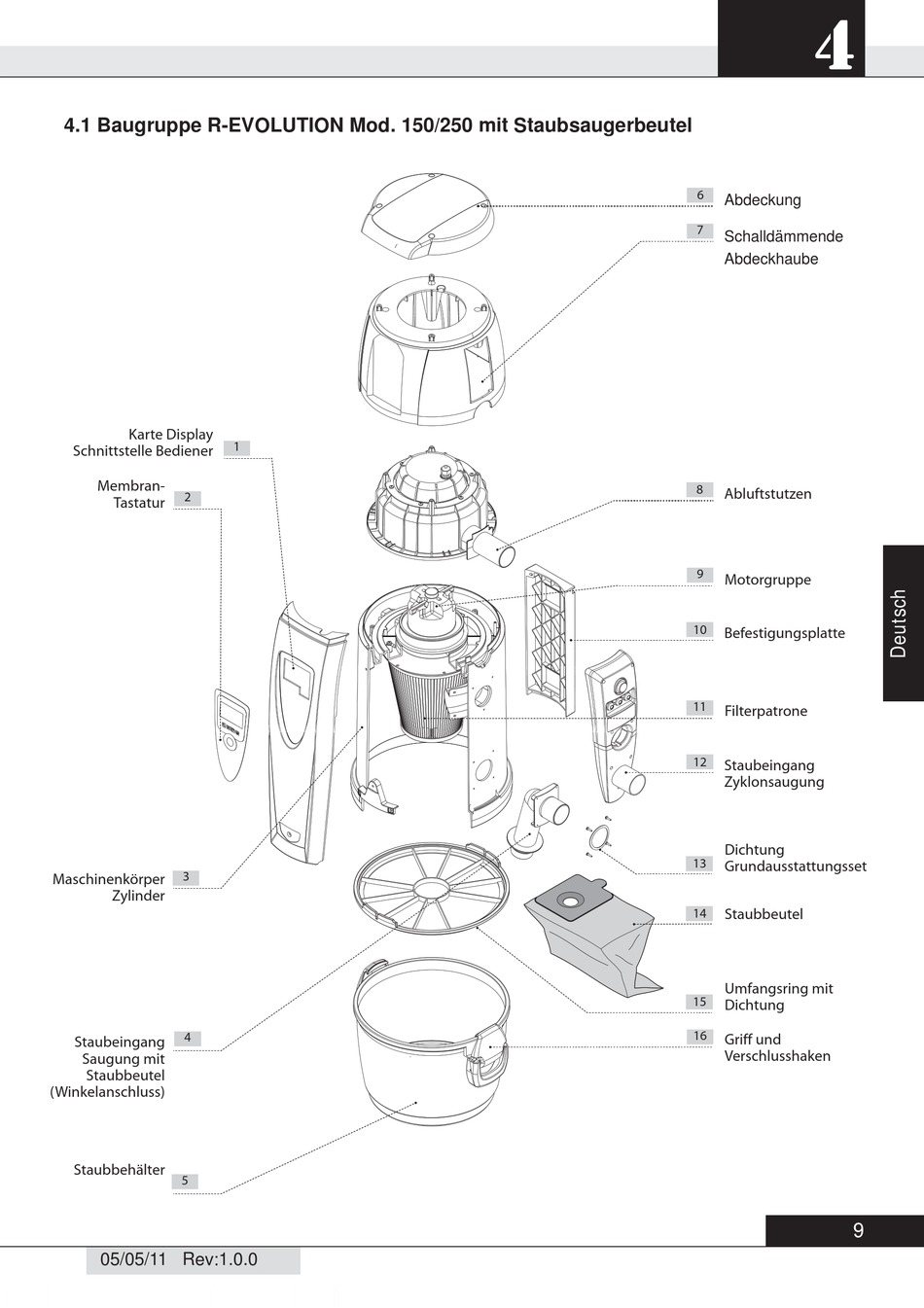

4.1 Baugruppe R-EVOLUTION Mod. 150/250 mit Staubsaugerbeutel

Karte Display
Schnittstelle Bediener
Membran-
2
Tastatur
3
Maschinenkörper
Zylinder
4
Staubeingang
Saugung mit
Staubbeutel
(Winkelanschluss)
Staubbehälter
5
05/05/11 Rev:1.0.0
1
4
6
Abdeckung
7
Schalldämmende
Abdeckhaube
8
Abluftstutzen
9
Motorgruppe
10
Befestigungsplatte
11
Filterpatrone
12
Staubeingang
Zyklonsaugung
Dichtung
13
Grundausstattungsset
14 Staubbeutel
Umfangsring mit
15
Dichtung
16
Griff und
Verschlusshaken
9
