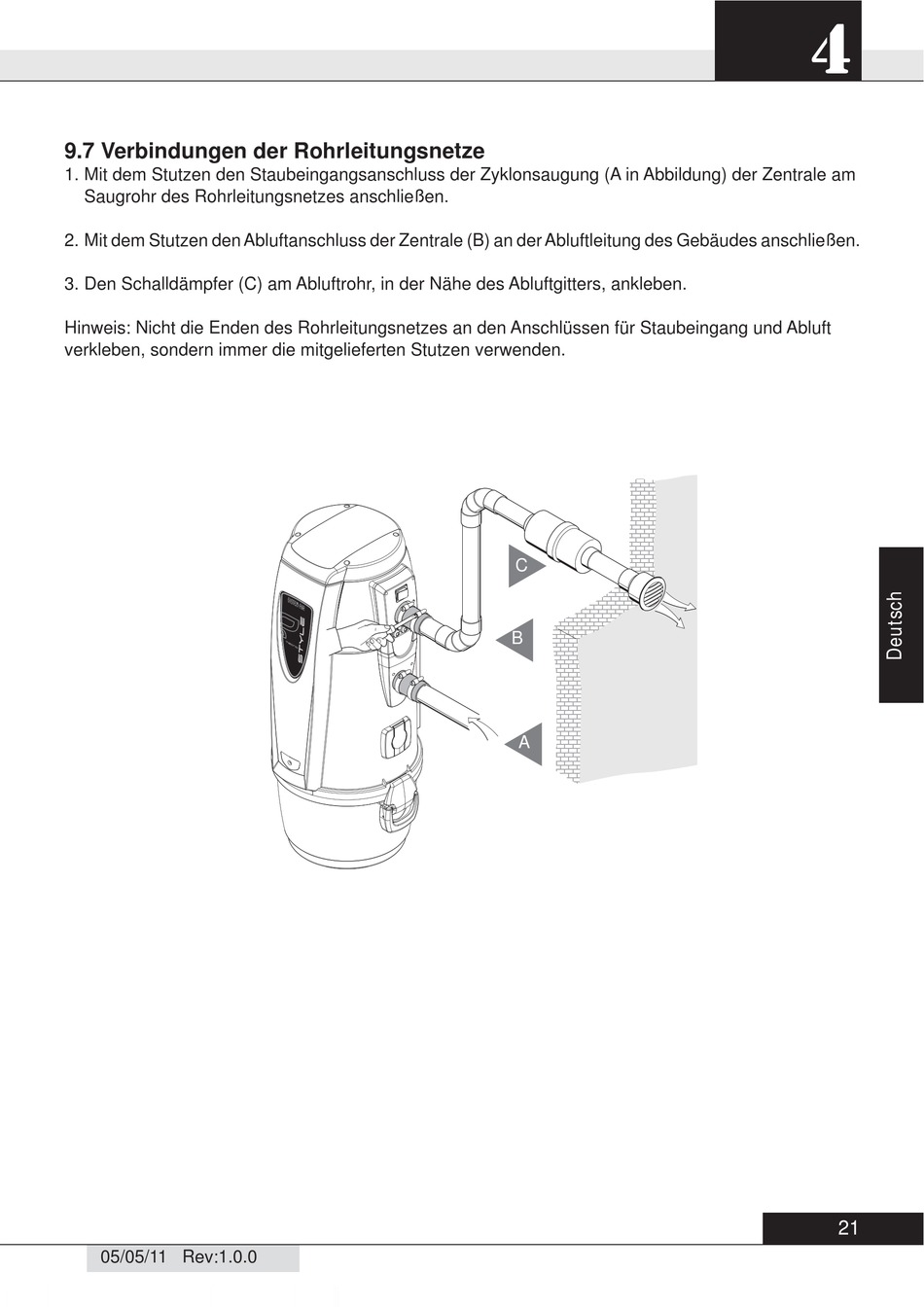

9.7 Verbindungen der Rohrleitungsnetze

1. Mit dem Stutzen den Staubeingangsanschluss der Zyklonsaugung (A in Abbildung) der Zentrale am
Saugrohr des Rohrleitungsnetzes anschließen.
2. Mit dem Stutzen den Abluftanschluss der Zentrale (B) an der Abluftleitung des Gebäudes anschließen.
3. Den Schalldämpfer (C) am Abluftrohr, in der Nähe des Abluftgitters, ankleben.
Hinweis: Nicht die Enden des Rohrleitungsnetzes an den Anschlüssen für Staubeingang und Abluft
verkleben, sondern immer die mitgelieferten Stutzen verwenden.
C
B
A
