Bedienungsanleitung TECNO R-evolution

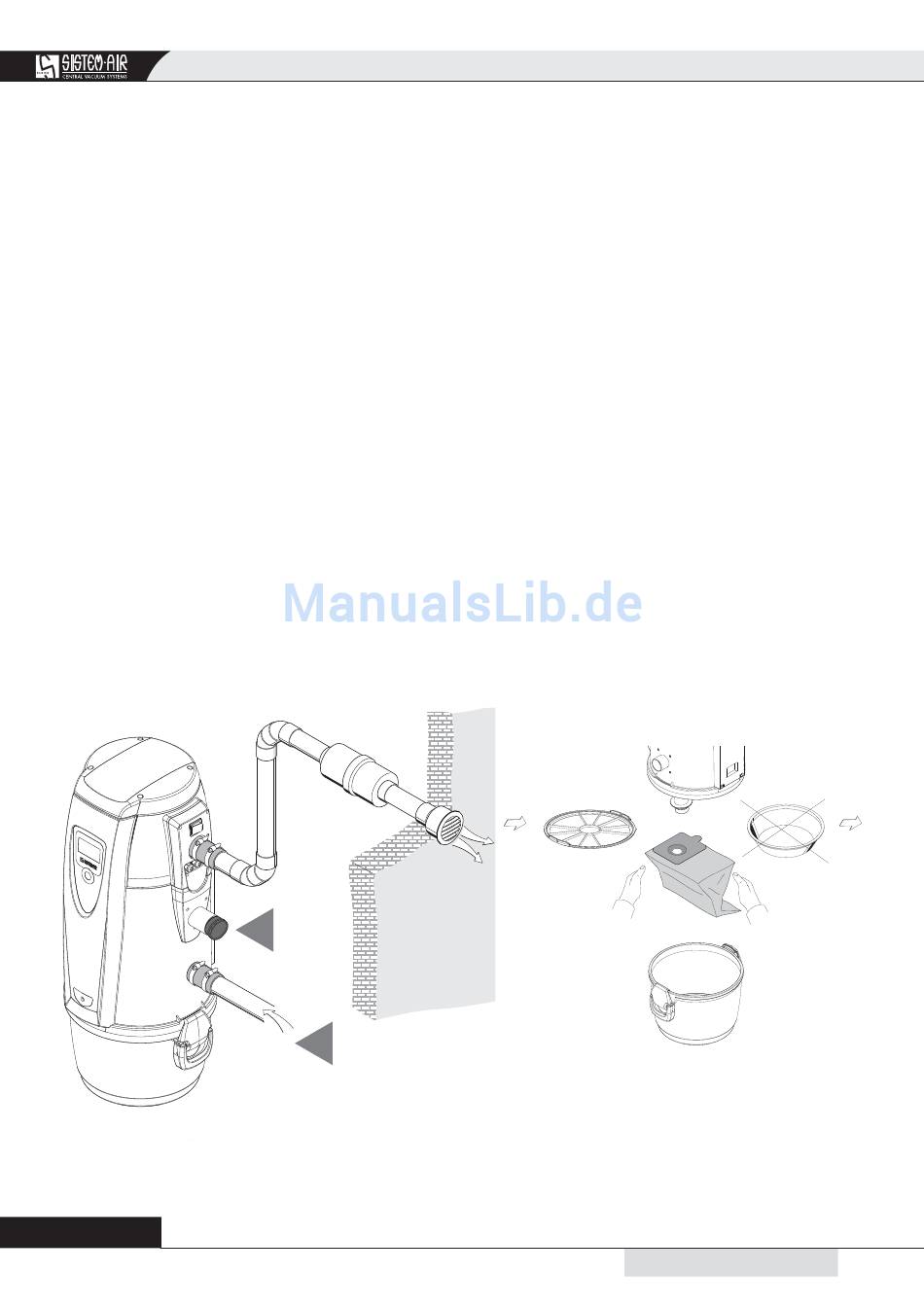

9.7.2 Verbindungen der Rohrleitungsnetze (Staubsaugerbeutel - siehe Seite 11-13)
1. Wenn der Service-Anschluss schon an der Zentrale montiert ist, muss man sie entfernen und dabei
darauf achten, dass die entsprechende Dichtung nicht beschädigt wird.
2. Bei der ersten Installation der Zentrale ist diese ohne Anschlüsse; daher den im Set mitgelieferten
Winkelanschluss in der unteren Öffnung montieren und dabei darauf achten, zwischen dem An-
schluss und dem Körper, die Dichtung anzubringen.
3. Mit den Schrauben und Unterlegscheiben im BI-VAC-Set den Winkelanschluss, vom Außenteil des
Zylinders aus, am Maschinenkörper verschrauben.
4. Der Führungstrichter vom Staubsaugerbeutel entfernen.
5. Den Umfangsring mit Dichtung in den Sitzen im Maschinenkörper einsetzen.
6. Den Beutel einsetzen und darauf achten, dass er am unteren Ende des Winkelanschlusses einge-
setzt wird.
7. Die Schritte des vorherigen Abschnittes wiederholen und darauf achten, dass das Rohr vom Rohrlei-
tungsnetz am Ende des Winkelanschlusses am Körper der Zentrale (E) angeschlossen wird.
8. Den Verschluss (F) am Ende des Anschlusses des Staubeingangs der Zyklonsaugung (A - vorherige
Zeichnung) anbringen, da dieser nicht mehr genutzt wird und die Saugleistung der Zentrale annullie-
ren würde, wenn er offen ist.
26
F
E
05/05/11 Rev:1.0.0
