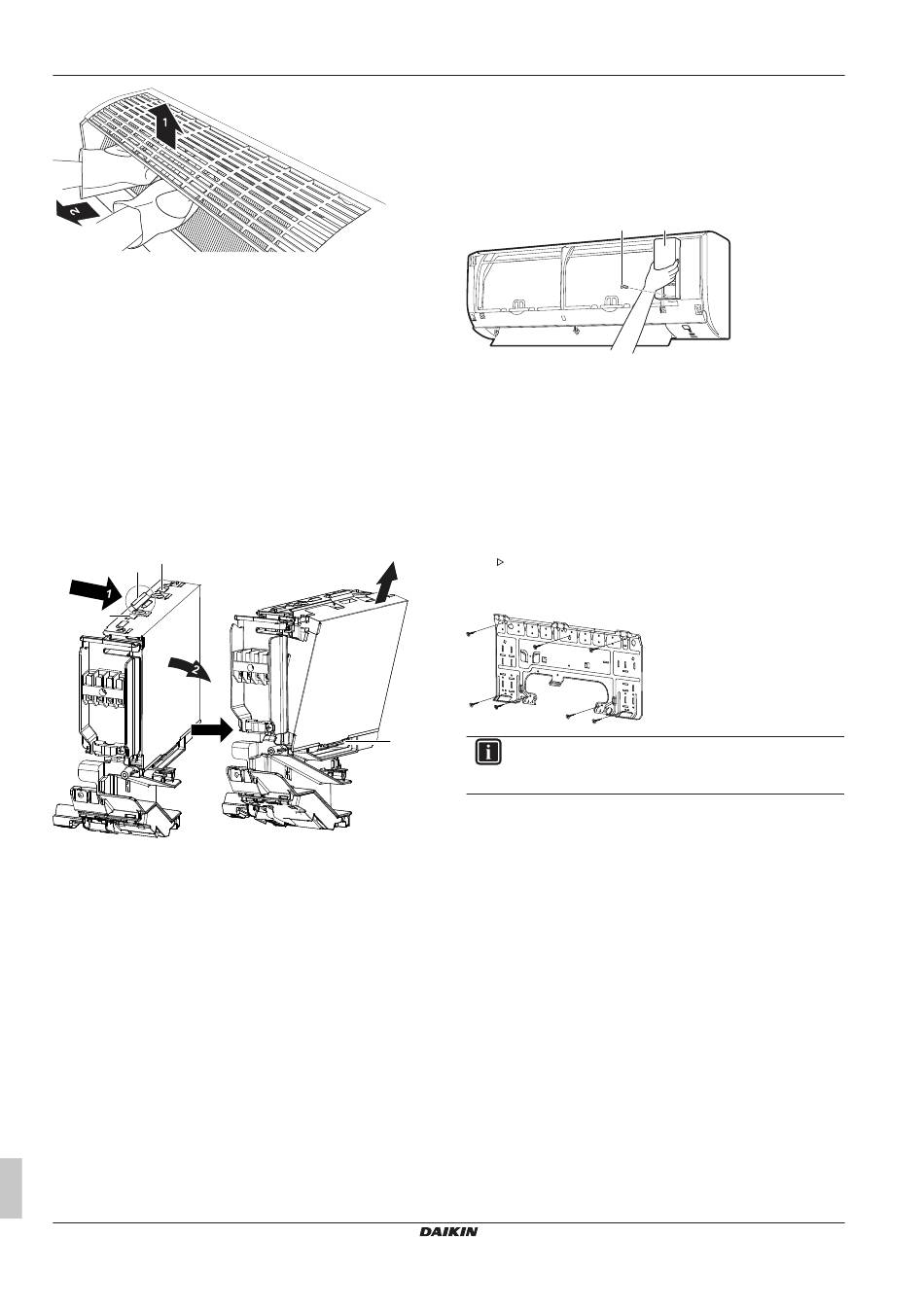

5 Installation der Einheit
5.2.4 Das Frontgitter wieder anbringen
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest
einrasten lassen.
2 Ins Frontgitter 2 Schrauben wieder installieren.
3 Den Luftfilter installieren und dann die Frontblende wieder
anbringen.
5.2.5 Die Elektroschaltkasten-Abdeckung
entfernen
Voraussetzung: Das Frontgitter abnehmen.
1 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der
Abdeckung am vorstehenden Teil ziehen.
2 Die Lasche unten aushaken und die Elektroschaltkasten-
Abdeckung entfernen.
a
b
a
Installationsanleitung
8
a
b
5.2.6 Die Wartungsblende öffnen
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der
Einheit weg ziehen.
a
b
5.3 Montieren des Innengeräts
5.3.1 Die Montageplatte installieren
1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Mit einem Bandmaß an der Wand die Mittelpunkte der
Bohrstellen markieren. Das Ende des Bandmaßes am Symbol
" " ansetzen.
3
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern)
an der Wand befestigen und damit die Installation abschließen.
a
INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der
Montageplatte untergebracht werden.
Registerkarte
Vorstehendes Teil oben auf der Abdeckung
a b
Schraube von Wartungsblende
Wartungsblende
