12 Technische Daten
12.1 Schaltplan
Der Elektroschaltplan gehört zum Lieferumfang der Einheit und
befindet sich auf der Innenseite der Außeneinheit (Unterseite
der oberen Abdeckung).

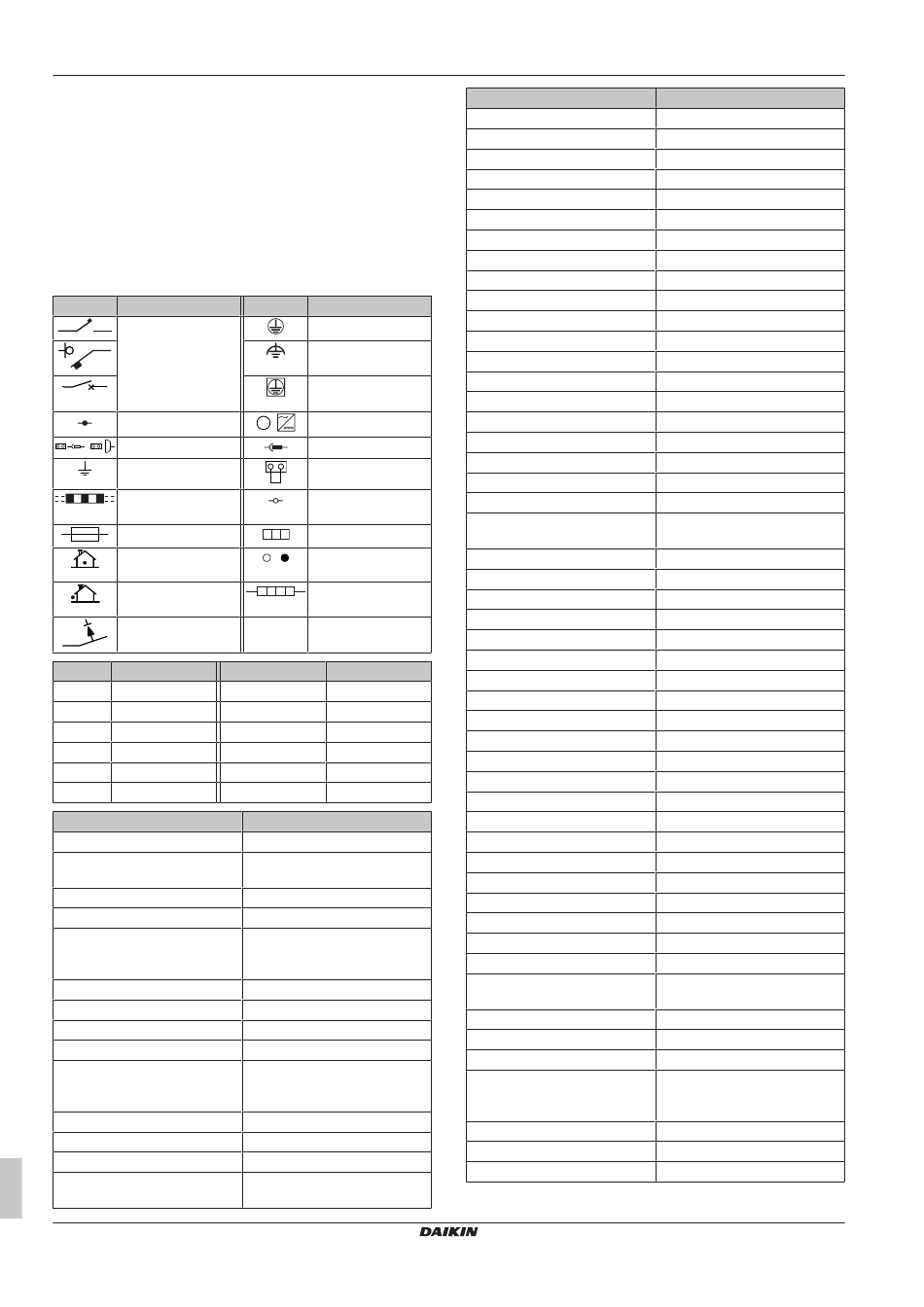

12.1.1 Vereinheitlichte Schaltplan-Legende
Informationen zu den Teilen und die Nummerierung entnehmen Sie
bitte dem Elektroschaltplan auf der Einheit. In der Übersicht unten
wird durch "*" die Nummerierung jedes Teils im Teilecode
dargestellt, und zwar in Form arabischer Ziffern in aufsteigender
Folge.
Symbol Bedeutung
Hauptschalter
Anschluss
,
Konnektor
Erde
Bauseitige
Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom-
Schutzschalter
Symbol Farbe Symbol
BLK Schwarz ORG
BLU Blau PNK
BRN Braun PRP, PPL
GRN Grün RED
GRY Grau WHT
SKY BLU Himmelblau YLW
Symbol
A*P
BS*
BZ, H*O
C*
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
D*, V*D
DB*
DS*
E*H
FU*, F*U, (Informationen zu
Eigenschaften siehe Platine
innerhalb Ihrer Einheit)
FG*
H*
H*P, LED*, V*L
HAP
Installationsanleitung
16
Symbol Bedeutung
Schutzerde
Störfreie Erdung
Schutzerde
(Schraube)
A
Gleichrichter
,
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Heizgerät
Farbe
Orange
Rosa
Lila
Rot
Weiß
Gelb
Bedeutung
Platine
Drucktaste EIN/AUS,
Betriebsschalter
Summer
Kondensator
Anschluss, Konnektor
Diode
Dioden-Brücke
DIP-Schalter
Heizgerät
Sicherung
Konnektor (Gehäusemasse)
Kabelbaum
Kontrollleuchte, Leuchtdiode
Leuchtdiode (Wartungsmonitor,
Grün)
Symbol
HIGH VOLTAGE
IES
IPM*
K*R, KCR, KFR, KHuR, K*M
L
L*
L*R
M*
M*C
M*F
M*P
M*S
MR*, MRCW*, MRM*, MRN*
N
n=*, N=*
PAM
PCB*
PM*
PS
PTC*
Q*
Q*C
Q*DI, KLM
Q*L
Q*M
Q*R
R*
R*T
RC
S*C
S*L
S*NG
S*NPH
S*NPL
S*PH, HPS*
S*PL
S*T
S*RH
S*W, SW*
SA*, F1S
SR*, WLU
SS*
SHEET METAL
T*R
TC, TRC
V*, R*V
V*R
WRC
X*
X*M
Bedeutung
Hochspannung
Intelligentes Sensorauge
Intelligentes Power Modul
Magnetrelais
Stromführend
Rohrschlange
Drosselspule
Schrittmotor
Verdichtermotor
Ventilatormotor
Motor von Entwässerungspumpe
Schwenkklappenmotor
Magnetrelais
Neutral
Anzahl der Ferritkern-Durchläufe
Pulsamplitudenmodulation
Platine
Power Modul
Schaltnetzteil
PTC Thermistor
Bipolartransistor mit isolierter
Gate-Elektrode (IGBT)
Hauptschalter
Fehlerstrom-Schutzschalter
Überlastschutz
Thermoschalter
Fehlerstrom-Schutzschalter
Widerstand
Thermistor
Empfänger
Endschalter
Schwimmerschalter
Kältemittel-Leckagen-Detektor
Druck-Sensor (hoch)
Druck-Sensor (niedrig)
Druckschalter (hoch)
Druckschalter (niedrig)
Thermostat
Luftfeuchtigkeitssensor
Betriebsschalter
Überspannungsableiter
Signalempfänger
Wahlschalter
Befestigungsplatte für
Anschlussleiste
Transformator
Sender
Varistor
Dioden-Brücke, Bipolartransistor
mit isolierter Gate-Elektrode
(IGBT) Power Modul
Drahtloser Fernregler
Anschluss
Anschlussleiste (Block)
FTXP-N9, ATXP-N9
