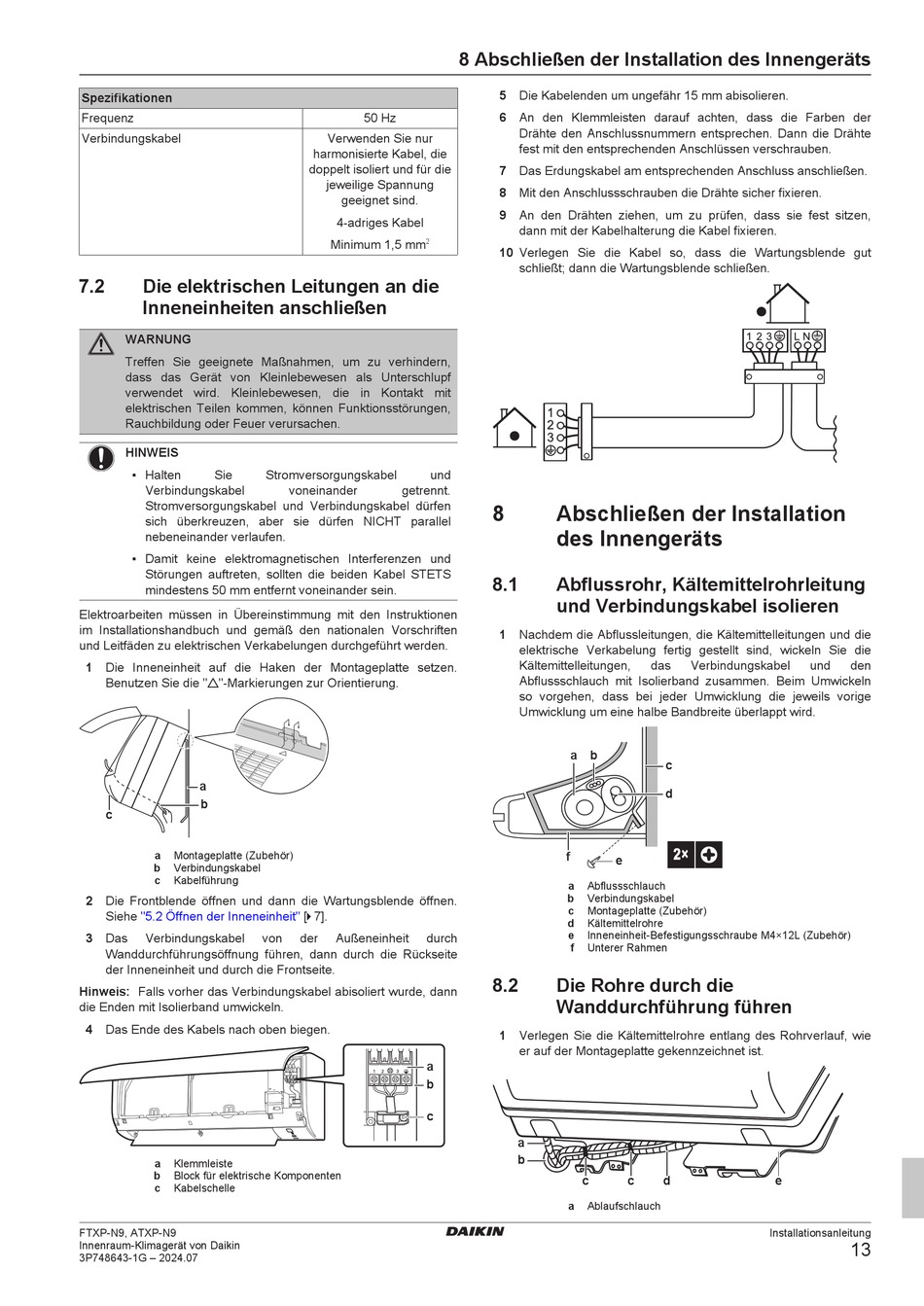

Daikin FTXP20N5V1B9 Installationsanleitung Seite 13

Spezifikationen
Frequenz
Verbindungskabel
7.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauchbildung oder Feuer verursachen.
HINWEIS
▪ Halten Sie
Verbindungskabel
Stromversorgungskabel und Verbindungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT parallel
nebeneinander verlaufen.
▪ Damit keine elektromagnetischen Interferenzen und
Störungen auftreten, sollten die beiden Kabel STETS
mindestens 50 mm entfernt voneinander sein.
Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen
im Installationshandbuch und gemäß den nationalen Vorschriften
und Leitfäden zu elektrischen Verkabelungen durchgeführt werden.
1 Die Inneneinheit auf die Haken der Montageplatte setzen.
Benutzen Sie die " "-Markierungen zur Orientierung.
a
b
c
a Montageplatte (Zubehör)
b Verbindungskabel
c Kabelführung
2 Die Frontblende öffnen und dann die Wartungsblende öffnen.
Siehe "5.2 Öffnen der Inneneinheit" [ 4 7].
3 Das Verbindungskabel
Wanddurchführungsöffnung führen, dann durch die Rückseite
der Inneneinheit und durch die Frontseite.
Hinweis: Falls vorher das Verbindungskabel abisoliert wurde, dann
die Enden mit Isolierband umwickeln.
4 Das Ende des Kabels nach oben biegen.
a Klemmleiste
b Block für elektrische Komponenten
c Kabelschelle
FTXP-N9, ATXP-N9
Innenraum-Klimagerät von Daikin
3P748643-1G – 2024.07
50 Hz
Verwenden Sie nur
harmonisierte Kabel, die
doppelt isoliert und für die
jeweilige Spannung
geeignet sind.
4-adriges Kabel
2
Minimum 1,5 mm
Stromversorgungskabel und
voneinander getrennt.
von der Außeneinheit durch
a
b
c
8 Abschließen der Installation des Innengeräts
5 Die Kabelenden um ungefähr 15 mm abisolieren.
6 An den Klemmleisten darauf achten, dass die Farben der
Drähte den Anschlussnummern entsprechen. Dann die Drähte
fest mit den entsprechenden Anschlüssen verschrauben.
7 Das Erdungskabel am entsprechenden Anschluss anschließen.
8 Mit den Anschlussschrauben die Drähte sicher fixieren.
9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen,
dann mit der Kabelhalterung die Kabel fixieren.
10 Verlegen Sie die Kabel so, dass die Wartungsblende gut
schließt; dann die Wartungsblende schließen.
8 Abschließen der Installation
des Innengeräts
8.1 Abflussrohr, Kältemittelrohrleitung
und Verbindungskabel isolieren
1 Nachdem die Abflussleitungen, die Kältemittelleitungen und die
elektrische Verkabelung fertig gestellt sind, wickeln Sie die
Kältemittelleitungen,
Abflussschlauch mit Isolierband zusammen. Beim Umwickeln
so vorgehen, dass bei jeder Umwicklung die jeweils vorige
Umwicklung um eine halbe Bandbreite überlappt wird.
a b
f
e
a Abflussschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
8.2 Die Rohre durch die
Wanddurchführung führen
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie
er auf der Montageplatte gekennzeichnet ist.
a
b
c c
a Ablaufschlauch
das Verbindungskabel und
c
d
2×
d e
Installationsanleitung
