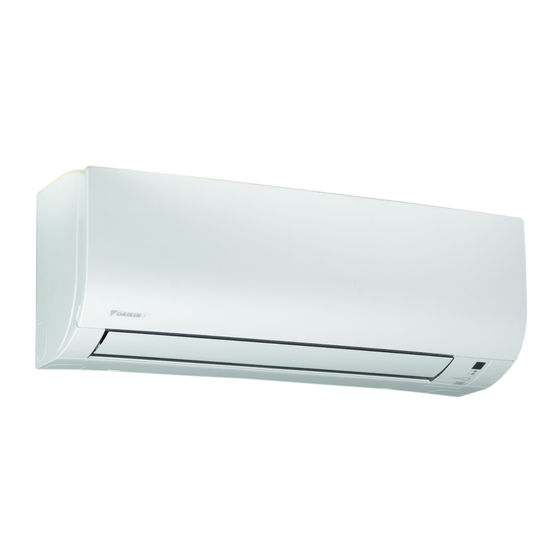

Daikin FTXP20M5V1B9 Referenz Für Installateure
Split-system-klimageräte
Vorschau ausblenden
Andere Handbücher für FTXP20M5V1B9:
- Referenz für installateure (52 Seiten) ,
- Referenz für benutzer (48 Seiten) ,
- Installationsanleitung (16 Seiten)
Verwandte Anleitungen für Daikin FTXP20M5V1B9
Inhaltszusammenfassung für Daikin FTXP20M5V1B9
- Seite 1 Referenz für Installateure Split-System-Klimageräte FTXP20M5V1B9 FTXP25M5V1B9 FTXP35M5V1B9...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Für den Monteur................................2.1.1 Allgemeines ..............................2.1.2 Installationsort..............................2.1.3 Kältemittel — bei R410A oder R32 ........................ 2.1.4 Sole ................................. 10 2.1.5 Wasser ................................11 2.1.6 Elektrik ................................11 3 Besondere Sicherheitshinweise für Installateure 4 Über die Verpackung Übersicht: Über die Verpackung ............................ - Seite 3 Inhaltsverzeichnis Die Rohre durch die Wanddurchführung führen ......................41 Die Einheit auf der Montageplatte befestigen....................... 42 10 Konfiguration 10.1 Beim Infrarotsignal-Empfänger der Inneneinheit einen anderen Kanal einstellen............43 11 Inbetriebnahme 11.1 Übersicht: Inbetriebnahme ............................45 11.2 Checkliste vor Inbetriebnahme ............................45 11.3 Probelauf durchführen ..............................
-
Seite 4: Über Die Dokumentation
Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪... -
Seite 5: Allgemeine Sicherheitsvorkehrungen
Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). VORSICHT Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.). -
Seite 6: Installationsort
Allgemeine Sicherheitsvorkehrungen Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, … Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren: ▪... - Seite 7 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
-
Seite 8: Kältemittel - Bei R410A Oder R32
Allgemeine Sicherheitsvorkehrungen Platzbedarf für Installation WARNUNG Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m ). Das gilt für: ▪... - Seite 9 Allgemeine Sicherheitsvorkehrungen HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist).
-
Seite 10: Sole
Allgemeine Sicherheitsvorkehrungen ▪ Gerät wurde werkseitig Kältemittel gefüllt. nach Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden. ▪ NUR solche Werkzeuge benutzen, die exklusiv für den im System verwendeten Kältemitteltyp geeignet sind, damit der Druckwiderstand gewährleistet ist und damit keine Fremdmaterialien ins System eindringen können. -
Seite 11: Wasser
Allgemeine Sicherheitsvorkehrungen WARNUNG Nutzung und Installation des Geräts MÜSSEN den in der gültigen Gesetzgebung aufgeführten Sicherheits- und Umweltvorschriften entsprechen. 2.1.5 Wasser Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. HINWEIS Stellen Sie sicher, dass die Wasserqualität der EU-Richtlinie 2020/2184 entspricht. - Seite 12 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde. ▪...
- Seite 13 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon, dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind. ▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen geschlossen sind.
-
Seite 14: Besondere Sicherheitshinweise Für Installateure
Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften. Installation der Einheit (siehe "6 Installation des Geräts" [ 20]) WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. - Seite 15 Besondere Sicherheitshinweise für Installateure HINWEIS ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse NICHT wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Bördelmuttern könnte Kältemittelgas entweichen. Elektroinstallation (siehe "8 Elektroinstallation" [ 36])
- Seite 16 Besondere Sicherheitshinweise für Installateure WARNUNG Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG ▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪ Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von der Klemmleiste abzweigen.
-
Seite 17: Über Die Verpackung
Über die Verpackung 4 Über die Verpackung 4.1 Übersicht: Über die Verpackung Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem Innengerät vor Ort geliefert wurde. Es enthält Informationen zu folgenden Punkten: ▪ Einheit auspacken und handhaben ▪ Zubehörteile von der Einheit abnehmen Beachten Sie Folgendes: ▪... - Seite 18 Über die Verpackung ▪ die Montageplatte, die auf der Rückseite der Inneneinheit angebracht ist. 1× 1× 1× 1× 1× 2× 2× 2× 1× a Installationsanleitung b Betriebsanleitung c Allgemeine Sicherheitshinweise d Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (nur für FTXP) e Inneneinheit-Befestigungsschraube (M4×12L). Siehe "9.3 Die Einheit auf der Montageplatte befestigen" [...
-
Seite 19: Über Die Einheit
Über die Einheit 5 Über die Einheit WARNUNG: ENTZÜNDLICHES MATERIAL Das Kältemittel in diesem Gerät ist schwer entflammbar. 5.1 Systemanordnung HINWEIS Das System darf nicht bei Temperaturen unter –15°C aufgebaut werden. a Inneneinheit b Wartungsdeckel c Luftfilter d Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (nur für FTXP) e Kältemittelrohrleitung, Abflussschlauch und Verbindungskabel f Isolierband 5.2 Betriebsbereich... -
Seite 20: Installation Des Geräts
Installation des Geräts 6 Installation des Geräts In diesem Kapitel Den Ort der Installation vorbereiten............................6.1.1 Anforderungen an den Installationsort des Innengeräts ..................Öffnen der Inneneinheit................................. 6.2.1 Die Frontblende abnehmen........................... 6.2.2 Die Frontblende wieder anbringen........................6.2.3 Das Frontgitter abnehmen............................. 6.2.4 Das Frontgitter wieder anbringen ......................... - Seite 21 Installation des Geräts Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 3 Meter möglicherweise NICHT ausreichend. ▪ Wählen Sie einen Platz aus, wo die Betriebsgeräusche oder die heiße / kalte Luft, die von der Einheit abgegeben werden, nicht stören.
-
Seite 22: Öffnen Der Inneneinheit
Installation des Geräts 6.2 Öffnen der Inneneinheit 6.2.1 Die Frontblende abnehmen 1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende öffnen. a Blendenlaschen a Blendenlaschen 2 Die Frontblende nach links oder rechts schieben und dann zum eigenen Körper hin ziehen, um sie zu entfernen. - Seite 23 Installation des Geräts 3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind, niederdrücken. a Oberer Haken b Symbol mit 3 Kreisen 4 Wir empfehlen, erst die Klappe zu öffnen und danach das Frontgitter zu entfernen. 5 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter nach oben drücken, dann zum eigenen Körper.
-
Seite 24: Das Frontgitter Wieder Anbringen
Installation des Geräts 6.2.4 Das Frontgitter wieder anbringen 1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen. 2 Ins Frontgitter 2 Schrauben (Klasse 20~35) oder 3 Schrauben (Klasse 50~71) schrauben. 3 Den Luftfilter installieren und dann die Frontblende wieder anbringen. 4 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen. -
Seite 25: Die Inneneinheit Installieren
Installation des Geräts a Schraube von Wartungsblende b Wartungsblende a Schraube von Wartungsblende b Wartungsblende 6.3 Die Inneneinheit installieren 6.3.1 Sicherheitshinweise zur Installation der Inneneinheit INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪... -
Seite 26: Rohranschluss-Abdeckung Entfernen
Installation des Geräts HINWEIS Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial (bauseitig zu liefern) zu füllen, damit kein Wasser eindringen kann. 1 Bohren Sie durch die Wand eine 65 mm starke Wanddurchführungsöffnung, die nach außen hin ein Gefälle nach unten aufweist. 2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten ist. -
Seite 27: Für Einen Ablauf Sorgen
Installation des Geräts 6.3.5 Für einen Ablauf sorgen Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. Das bedeutet: ▪ Allgemeine Richtlinien ▪ Abflussrohr an der Inneneinheit anschließen ▪ Auf Wasserleckagen prüfen Allgemeine Leitlinien ▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten. ▪... - Seite 28 Installation des Geräts ▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im Gebäude. 1 Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird. Rohranschluss rechts, hinten rechts oder unten rechts INFORMATION Werksseitig ist Rohranschluss rechts vorgesehen.
- Seite 29 Installation des Geräts a 4 mm Sechskantschlüssel 3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte. a Befestigungsschraube der Isolation b Ablaufschlauch 4 Den Abflussschlauch Vinyl-Klebeband Unterseite Kältemittelleitungen befestigen. A Rohranschluss links B Rohranschluss hinten links C Rohranschluss unten links...
-
Seite 30: Installation Der Leitungen
Installation der Leitungen 7 Installation der Leitungen In diesem Kapitel Vorbereiten der Kältemittelleitungen............................ 7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 7.1.2 Isolieren der Kältemittelleitungen ......................... Anschließen der Kältemittelleitung............................7.2.1 Kältemitteilleitungen anschließen ......................... 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................7.2.4 Hinweise zum Biegen der Rohre.......................... -
Seite 31: Isolieren Der Kältemittelleitungen
Installation der Leitungen Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. 7.1.2 Isolieren der Kältemittelleitungen ▪ Verwenden Sie als Isoliermaterial Polyethylenschaum: Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und 0,045 kcal/mh°C) mit einer Hitzebeständigkeit von mindestens 120°C ▪... -
Seite 32: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen
Installation der Leitungen 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN HINWEIS ▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪... -
Seite 33: Richtlinien Zum Anschließen Von Kältemittelleitungen
Installation der Leitungen Gerät Installationszeitraum Schutzmethode Außengerät >1 Monat Rohr quetschen <1 Monat Rohr quetschen oder mit Klebeband abdichten Innengerät Unabhängig vom Zeitraum INFORMATION Öffnen Absperrventil Kältemittels erst, nachdem Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen. -
Seite 34: So Dornen Sie Rohrenden Auf
Installation der Leitungen 7.2.5 So dornen Sie Rohrenden auf HINWEIS ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse NICHT wiederverwenden. Verwenden neue Bördelanschlüsse, um Kältemittelgaslecks zu verhindern. ▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei Verwendung anderer Bördelmuttern könnte Kältemittelgas entweichen. 1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. - Seite 35 Installation der Leitungen a Gasleitung b Isolierung der Gasleitung c Verbindungskabel d Flüssigkeitsleitung e Isolierung der Flüssigkeitsleitung f Zielband g Ablaufschlauch HINWEIS Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren. FTXP20~35M5V1B9 Referenz für Installateure Split-System-Klimageräte 4P519439-7S –...
-
Seite 36: Elektroinstallation
Elektroinstallation 8 Elektroinstallation 8.1 Vorbereiten der Elektroinstallation 8.1.1 Informationen zur Vorbereitung der Elektroinstallation INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in "2 Allgemeine Sicherheitsvorkehrungen" [ 5]. WARNUNG ▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine Beschädigung der Installation zur Folge haben. -
Seite 37: Anschließen Der Elektrischen Leitungen
Elektroinstallation 8.2 Anschließen der elektrischen Leitungen 8.2.1 Über das Anschließen der elektrischen Leitungen Typischer Ablauf Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen: Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den elektrischen Spezifikationen der Einheiten entspricht. Die elektrischen Leitungen an die Außeneinheit anschließen. -
Seite 38: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Elektroinstallation WARNUNG ▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪ Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von der Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß... -
Seite 39: Spezifikationen Der Standardelektroteile
Elektroinstallation 8.2.4 Spezifikationen der Standardelektroteile Komponente Verbindungskabel (innen↔außen) 4-adriges Kabel 1,5 mm²~2,5 mm² und einsetzbar für 220~240 V H05RN-F (60245 IEC 57) 8.2.5 Die elektrischen Leitungen an die Inneneinheiten anschließen Elektroarbeiten müssen in Übereinstimmung mit den Instruktionen im Installationshandbuch und gemäß den nationalen Vorschriften und Leitfäden zu elektrischen Verkabelungen durchgeführt werden. -
Seite 40: Optionales Zubehör Anschließen (Kabelgebundene Benutzerschnittstelle, Zentrale Benutzerschnittstelle, Drahtlos-Adapter Usw.)
Elektroinstallation a Klemmleiste b Block für elektrische Komponenten c Kabelschelle 5 Die Kabelenden um ungefähr 15 mm abisolieren. 6 An den Klemmleisten darauf achten, dass die Farben der Drähte den Anschlussnummern entsprechen. Dann Drähte fest entsprechenden Anschlüssen verschrauben. 7 Das Erdungskabel am entsprechenden Anschluss anschließen. 8 Mit den Anschlussschrauben die Drähte sicher fixieren. -
Seite 41: Abschließen Der Installation Des Innengeräts
Abschließen der Installation des Innengeräts 9 Abschließen der Installation des Innengeräts 9.1 Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren 1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel sind installiert. Die Kältemittelleitungen, das Verbindungskabel und den Abflussschlauch mit Isolierband umwickeln und bündeln. Beim Umwickeln so vorgehen, dass bei jeder Umwicklung die jeweils vorige Umwicklung um eine halbe Bandbreite überlappt wird. -
Seite 42: Die Einheit Auf Der Montageplatte Befestigen
Abschließen der Installation des Innengeräts 2 Den Abflussschlauch und die Kältemittelrohre durch die Wanddurchführung führen und die Lücken mit Kitt ausfüllen. 9.3 Die Einheit auf der Montageplatte befestigen 1 Die Inneneinheit auf die Wandhalterungshaken setzen. Benutzen Sie die " "- Markierungen zur Orientierung. -
Seite 43: Konfiguration
Konfiguration 10 Konfiguration 10.1 Beim Infrarotsignal-Empfänger der Inneneinheit einen anderen Kanal einstellen Falls Raum Inneneinheiten installiert sind, können für Benutzerschnittstellen unterschiedliche Adressen eingestellt werden. 1 Aus der Benutzerschnittstelle die Batterien entfernen. 2 Den Jumper für die Adresse durchschneiden. a Adressierungs-Jumper HINWEIS Beim Schneiden des Adressierungs-Jumpers darauf achten, dass NICHT Teile in der Umgebung beschädigt werden. - Seite 44 Konfiguration ON/OFF a Betriebslämpchen b Inneneinheit Schalter ON/OFF 8 Während das Betriebslämpchen blinkt, auf den ON/OFF-Schalter der Inneneinheit drücken. Werkseinste llung Nach Durchschnei den mit Kneifzange INFORMATION Falls die Einstellung NICHT vollzogen werden konnte, solange das Betriebslämpchen blinkte, den Vorgang noch einmal ab Anfang wiederholen. 9 Nach Durchführen der Einstellung drücken Sie: FTXP und ungefähr 5 Sekunden lang gedrückt halten.
-
Seite 45: Inbetriebnahme
Inbetriebnahme 11 Inbetriebnahme 11.1 Übersicht: Inbetriebnahme In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um das System nach dessen Installation in Betrieb zu nehmen. Typischer Ablauf Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte: Die "Checkliste vor Inbetriebnahme" durchgehen. Probelauf des Systems durchführen. -
Seite 46: Probelauf Durchführen
Inbetriebnahme Es gibt KEINE Kältemittel-Leckagen. Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert. Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet. 11.3 Probelauf durchführen Voraussetzung: Die Spannung der Stromversorgung MUSS im angegebene Bereich liegen. Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus durchgeführt werden. -
Seite 47: Übergabe An Den Benutzer
Übergabe an den Benutzer 12 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist. -
Seite 48: Entsorgung
Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,... -
Seite 49: Technische Daten
Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 14.1 Schaltplan Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung). - Seite 50 Technische Daten Symbol Bedeutung Drucktaste EIN/AUS, Betriebsschalter BZ, H*O Summer Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Eigenschaften siehe Platine Sicherung innerhalb Ihrer Einheit) Konnektor (Gehäusemasse)
