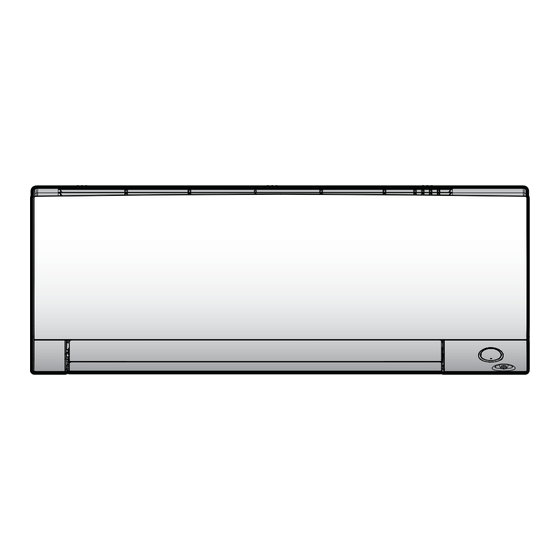

Daikin FTXP25N5V1B9 Referenz Für Benutzer
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für FTXP25N5V1B9:
- Installationsanleitung (148 Seiten) ,
- Referenz für installateure (60 Seiten) ,
- Referenz für benutzer (48 Seiten)
Verwandte Anleitungen für Daikin FTXP25N5V1B9
Inhaltszusammenfassung für Daikin FTXP25N5V1B9
- Seite 1 Referenz für Benutzer Innenraum-Klimagerät von Daikin FTXP20N5V1B9 FTXP25N5V1B9 FTXP35N5V1B9 ATXP20N5V1B9 ATXP25N5V1B9 ATXP35N5V1B9...
- Seite 2 Symptom: Sie hören ein Betriebsgeräusch, das sich wie fließendes Wasser anhört ........41 8.1.2 Symptom: Ein blasendes Geräusch ist zu hören.................... 41 8.1.3 Symptom: Ein tickendes Geräusch ist zu hören .................... 41 Referenz für Benutzer FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 3 Symptom: Der Außenventilator dreht sich, während das Klimagerät nicht arbeitet ........42 Fehler beseitigen auf Grundlage von Fehlercodes ......................42 Fehlersuche beim WLAN-Anschluss ..........................44 9 Entsorgung 10 Glossar FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 4 Suchfunktion , um Ihr Modell zu finden. Die jüngsten Überarbeitungen der gelieferten Dokumentation sind möglicherweise verfügbar auf der regionalen Daikin-Website oder bei Ihrem Installateur. Das Original der Anleitung ist in Englisch geschrieben. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.
- Seite 5 Sie das Gerät warten oder prüfen. In der Dokumentation verwendete Symbole: Symbol Erläuterung Kennzeichnet den Titel einer Abbildung oder den Verweis darauf. Beispiel: " 1–3 Titel Abbildung" bedeutet "Abbildung 3 in Kapitel 1". FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 6 Über die Dokumentation Symbol Erläuterung Kennzeichnet den Titel einer Tabelle oder den Verweis darauf. Beispiel: " 1–3 Titel Tabelle" bedeutet "Tabelle 3 in Kapitel 1". FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 7 KEINE Wasser enthaltenden Gegenstände oben auf der Einheit ablegen. VORSICHT ▪ KEINE Gegenstände oder Geräte oben auf der Einheit ablegen. ▪ NICHT auf die Einheit steigen oder auf ihr sitzen oder stehen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 8 2.2 Instruktionen für sicheren Betrieb VORSICHT Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass. Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher Geschwindigkeit dreht. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 9 NICHT das System betreiben, wenn gerade ein Mittel zur Raumdesinfizierung gegen Insekten benutzt wird. Sonst könnten sich die Chemikalien in der Einheit sammeln. Das kann die Gesundheit von Menschen gefährden, die überempfindlich auf Chemikalien reagieren. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 10 GEFAHR: STROMSCHLAGGEFAHR Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage beendet werden und die Stromversorgung muss AUSGESCHALTET sein. Sonst besteht Stromschlag- und Verletzungsgefahr. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 11 Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie sich an Ihren Händler. WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist schwer entflammbar. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 12 Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen. INFORMATION Bei den folgenden Abbildungen handelt es sich nur um Beispiele, die der Systemanordnung bei Ihnen möglicherweise NICHT vollständig entsprechen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 13 AUS-Taste auf der Inneneinheit den Betrieb ein- und ausschalten. Wenn über diese Tasten der Betrieb gestartet wird, werden folgende Einstellungen benutzt: ▪ Betriebsart = Automatisch ▪ Temperatureinstellung = 25°C ▪ Luftdurchsatz = Automatisch FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 14 HINWEIS ▪ Den drahtlosen Fernregler NICHT fallen lasen. ▪ Darauf achten, dass der drahtlose Fernregler NICHT nass wird. 3.2.1 Komponenten: Drahtloser Fernregler ARC480A78 a Signalempfänger b OFF-Taste (AUS) FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 15 Luftdurchsatz = Hoch Luftdurchsatz = Mittelhoch Luftdurchsatz = Mittel Luftdurchsatz = Mittelniedrig Luftdurchsatz = Niedrig Komfort-Betrieb ist aktiv Automatisches vertikales Schwenken ist aktiv Automatisches horizontales Schwenken ist aktiv FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 16 Ergebnis: Wenn die Inneneinheit ein Signal vom drahtlosen Fernregler empfängt, wird ein Ton ausgegeben: Beschreibung Piep-piep Der Betrieb startet. Piep Einstellung wird geändert. Langer Piep Der Betrieb wird beendet. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 17 1 Wählen Sie einen Platz, von wo aus die Signale die Einheit erreichen können. 2 Bringen Sie den Halter mit Schrauben an der Wand oder an einem ähnlichen Objekt an. 3 Den drahtlosen Fernregler an den Halter hängen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 18 Vor der Inbetriebnahme 4.4 Stromversorgung einschalten 1 Den Hauptschalter einschalten. Ergebnis: Die Klappe der Inneneinheit öffnet und schließt, um die Referenzposition festzulegen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 19 Temperatur und die Betriebsart gewählt. Die Luftstromrichtung anpassen (schwenken Luftstromrichtung oder feste Position). Die Luftmenge einstellen, die in den Raum Luftdurchsatz geblasen wird. Leiser Betrieb. Erweiterte Funktionen FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 20 Eisbildung kommen, sodass dadurch die Heizleistung sinkt. In diesem Fall schaltet das System automatisch auf Enteisung, um das Eis abzutauen. Während der Enteisung wird von der Inneneinheit KEINE warme Luft ausgeblasen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 21 Wenn die Einheit den Temperatur-Sollwert im Modus Kühlen oder Heizen erreicht, stellt der Ventilator den Betrieb ein. ▪ In der Betriebsart Entfeuchten ist es NICHT möglich, die Luftdurchsatz-Einstellung zu ändern. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 22 Schwenkmechanismus manuell den Winkel ändern, wird der Mechanismus beschädigt und wird zerstört. ▪ Vorsicht also beim Anpassen der Lüftungsschlitze. Hinter dem Luftauslass läuft im Inneren ein Ventilator mit hoher Drehzahl. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 23 Luftstrom, der NICHT direkt auf Personen gerichtet ist. Bei Kühlen stellt das System die feste Luftstromrichtung automatisch nach oben, bei Heizen nach unten. Kühlbetrieb Heizbetrieb FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 24 Komfort benutzt werden. Die zuletzt gewählt Funktion hat Priorität. Durch die leistungsstarke Betriebsart POWERFUL wird die Leistung der Einheit NICHT erhöht, wenn diese bereits mit maximaler Leistung arbeitet. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 25 5.8.1 Öko-Betrieb starten / beenden 1 Auf drücken, um den Betrieb zu starten. Ergebnis: Auf der LCD wird angezeigt. 2 Um den Betrieb zu beenden, auf drücken. Ergebnis: verschwindet von der LCD. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 26 Benutzen Sie diese Funktion, wenn die Einheit NICHT in Betrieb ist und nach einer bestimmten Zeit der Betrieb aufgenommen werden soll. 1 Auf drücken. Ergebnis: Auf der LCD wird angezeigt, und das Timer-Lämpchen leuchtet. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 27 ▪ Internetverbindung und Kommunikationsgerät wie Modem, Router usw. ▪ WLAN-Zugriffspunkt ▪ Installierte kostenlose App ONECTA 5.10.1 Sicherheitsvorkehrungen bei Benutzung des WLAN NICHT benutzen in der Nähe von: FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 28 2 Verwenden Sie den drahtlosen Fernregler und öffnen Sie das Menü WLAN- Einstellungen. Hinweis: Beim Einstellvorgang den drahtlosen Fernregler immer in Richtung des Infrarotsignal-Empfängers der Einheit halten. Menü Beschreibung Verbindungsstatus prüfen WPS-Verbindungseinstellung Auf Werkseinstellungen zurücksetzen WLAN auf AUS FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 29 Einheit angegeben sind. Mit der WPS-Taste die Verbindung herstellen Die Verbindungseinstellungen auf die standardmäßigen Werkseinstellungen zurücksetzen Setzen Sie die Verbindungseinstellungen auf die Werkseinstellungen zurück, falls Sie Folgendes vorhaben: FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 30 Die Betriebs- und die Timer-LEDs blinken abwechselnd in Intervallen von 1 s. Kommunikation ist AUS. 4 Auf drücken, um das Menü zu verlassen. Ergebnis: Der Standardbildschirm wird wieder angezeigt. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 31 Inbetriebnahme den Schalter 6 Stunden vorher ein, um einen reibungslosen Betrieb zu gewährleisten. ▪ Wenn die Luftfeuchtigkeit über 80% beträgt, kann sich Kondenswasser bilden, das herabtropft, wenn der Kondensatauslass blockiert ist. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 32 Vermeiden Sie einen direkten Luftstrom auf die im Raum befindlichen Personen. ▪ Um Strom zu sparen. sollten Sie das System im empfohlenen Temperaturbereich betreiben (26~28°C bei Kühlen und 20~24°C bei Heizen). FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 33 Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 34 Solche Arbeit darf nur von einer qualifizierten Fachkraft ausgeführt werden. Wenden Sie sich an Ihren Händler. 1 Mit einem weichen Tuch reinigen. Bei schwer entfernbaren Verschmutzungen Wasser oder ein neutrales Reinigungsmittel verwenden. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 35 1 Bei jedem Luftfilter in der Mitte auf die Lasche drücken, dann nach unten ziehen. 2 Luftfilter herausziehen. 3 Den Titan-Apatit-Desodorier-Filter und den Silberpartikelfilter von den Laschen abnehmen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 36 Wasser verdünnten Reinigungsmittel spülen. Die Luftfilter im Schatten trocknen lassen. ▪ Darauf achten, dass der Titan-Apatit-Geruchsfilter und die Silberpartikelfilter entfernt werden. ▪ Es wird empfohlen, die Luftfilter alle 2 Wochen zu reinigen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 37 7.8 Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-Ion-Filter) auswechseln INFORMATION Wechseln Sie den Filter alle 3 Jahre aus. 1 Den Filter von den Laschen des Filterrahmens abnehmen und den Filter gegen einen neuen Filter austauschen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 38 Sie bei Ihrem Händler vor Ort. Kosten für Wartungsarbeiten sind vom Kunden zu tragen. Nach mehreren Jahreszeiten der Benutzung kann das Innere der Einheit bei entsprechenden Betriebsbedingungen schmutzig geworden sein. Dadurch wird die Leistung reduziert. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 39 Überprüfen Sie, ob eine Sicherung durchgebrannt ist oder ein Schutzschalter aktiviert wurde. Wechseln Sie die Sicherung, oder stellen Sie den Schutzschalter wieder zurück. ▪ Batterien drahtlosen Fernreglers überprüfen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 40 Während des Betriebs wird Möglicherweise funktioniert das Klimagerät eine abnormale Funktion aufgrund von Blitzschlag oder Funkwellen nicht ausgelöst. richtig. Schalten Sie den Schutzschalter auf OFF und dann wieder auf ON. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 41 (z. B. bei Wechsel von Kühlen zu Heizen). 8.1.3 Symptom: Ein tickendes Geräusch ist zu hören Geräusch wird erzeugt, wenn sich Einheit aufgrund Temperaturveränderungen leicht ausdehnt oder zusammenzieht. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 42 Problem zu verstehen und Maßnahmen zu dessen Beseitigung zu treffen, bevor Sie einen Fehlercode zurücksetzen. Das sollte durch einen lizenzierten Installateur oder Ihren Händler vor Ort durchgeführt werden. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 43 Fehler bei Wärmetauscher-Thermistor der Inneneinheit Fehler bei Raumtemperatur-Thermistor Außeneinheit Fehlercode Beschreibung Fehler bei 4-Wege-Ventil Fehler bei Platine der Außeneinheit Aktivierung des Überlastschutzes (Überlastung des Verdichters) Verdichter-Blockierung Blockierung des Gleichstrom-Ventilators FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 44 Benutzerschnittstelle zu bedienen. auf dem Diasplay der Inneneinheit ▪ Prüfen Sie, ob der Strom bzw. das blinkt). Gerät eingeschaltet ist. ▪ Schalten Sie die Einheit aus und dann wieder ein. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 45 Von anderen Geräten gemessene Temperaturwerte können sich davon unterscheiden aufgrund anderer Bedingungen im Umfeld der Einheit (z. B. direkte Sonneneinstrahlung, Frostbildung…). ▪ Die vom ONECTA angezeigten Werte für Temperatur dienen Referenzzwecken. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 46 Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Referenz für Benutzer Innenraum-Klimagerät von Daikin 4D520466-17M – 2023.08...
- Seite 47 Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
